الوصف

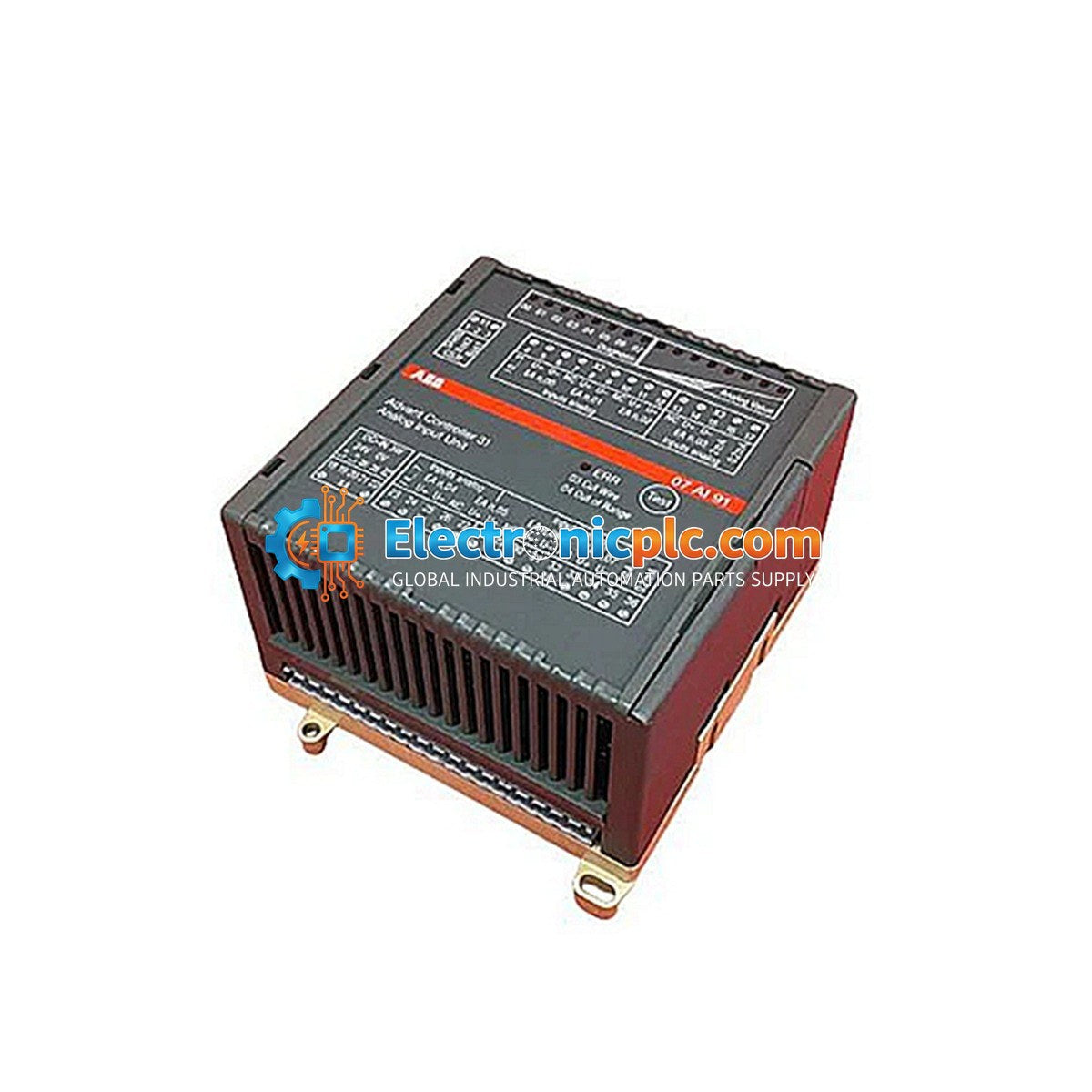

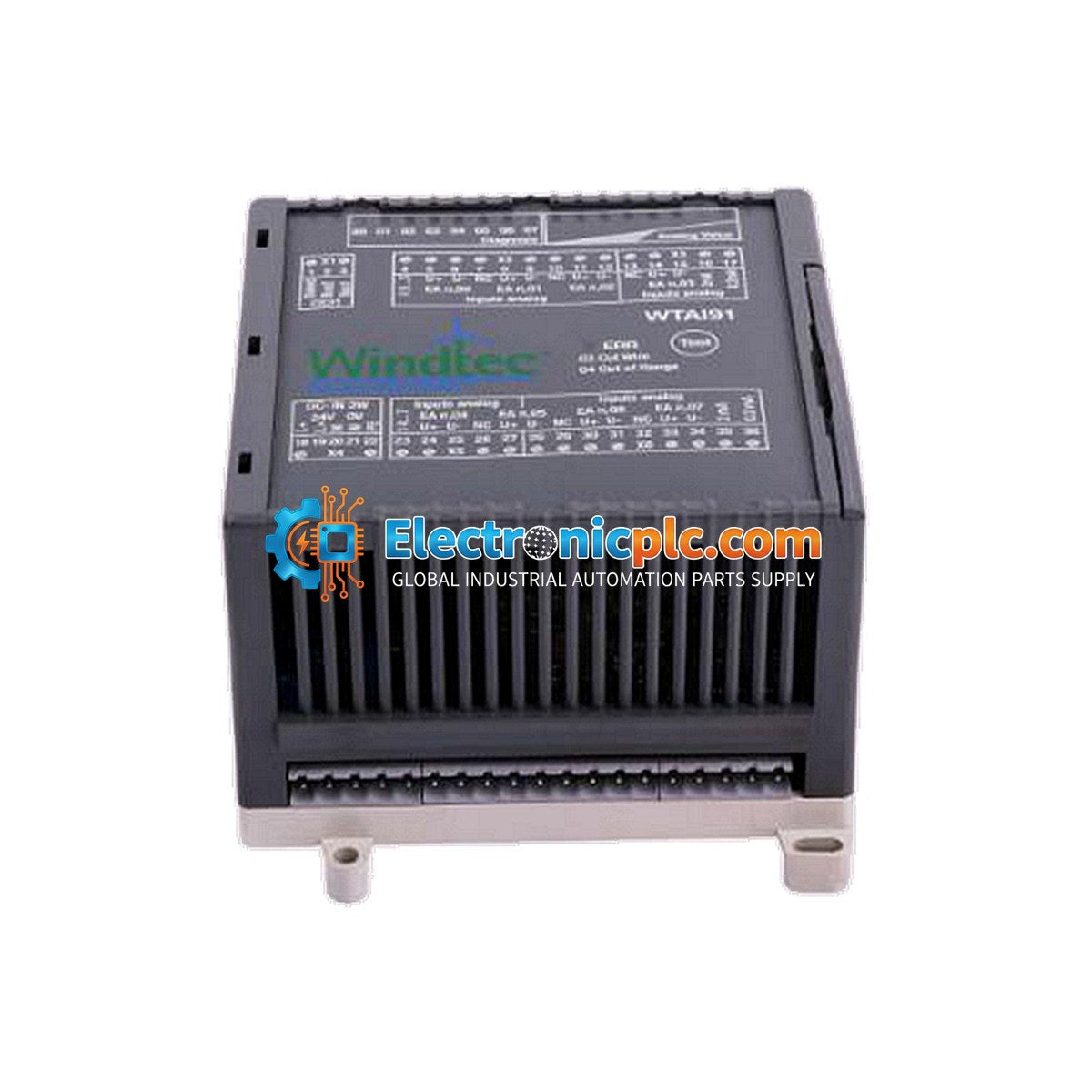

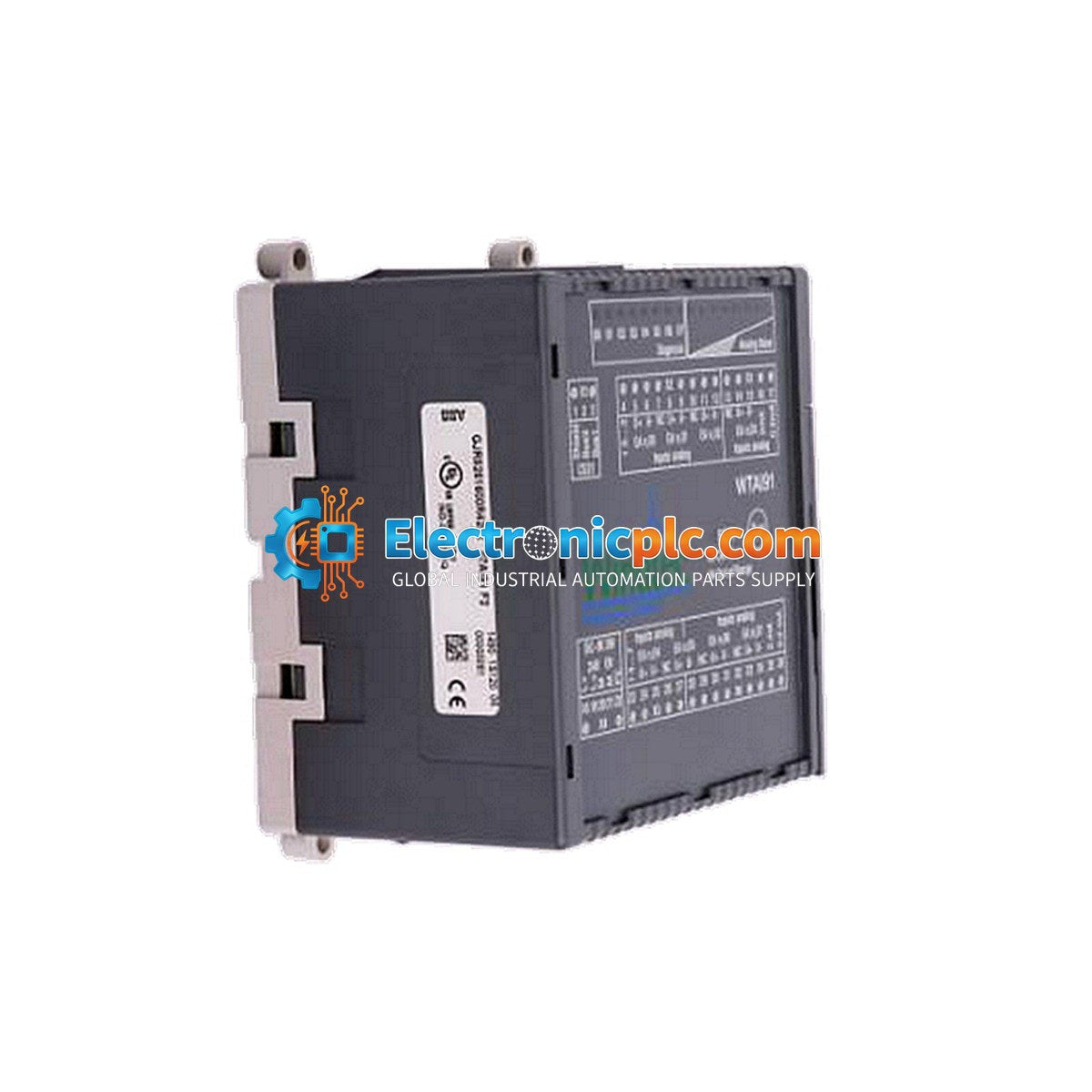

ABB 07 AI 91 (GJR5251600R4202) هي وحدة إدخال تناظري عالية الأداء مصممة للاندماج في ناقل نظام CS31. تتميز هذه الوحدة البعيدة بـ 8 قنوات إدخال تناظرية قابلة للتهيئة، مما يوفر إمكانيات قياس متعددة الاستخدامات لبيئات الأتمتة الصناعية. وهي مصممة للتعامل مع مجموعة واسعة من أنواع الإشارات، بما في ذلك مستشعرات درجة الحرارة ومدخلات الجهد، مع خطية مدمجة لأنواع مستشعرات محددة.

الميزات

• 8 قنوات إدخال تناظرية قابلة للتهيئة، قابلة للبرمجة في أزواج.
• تدعم مدخلات الجهد (± 10 فولت، ± 5 فولت، ± 500 ملي فولت، ± 50 ملي فولت).
• تدعم مدخلات التيار (4...20 ملي أمبير أو 0...20 ملي أمبير مع مقاومة خارجية 250 أوم).
• متوافقة مع أجهزة RTD من نوع Pt100/Pt1000 والمزدوجات الحرارية من نوع J، K، S مع خطية داخلية.
• دقة 12 بت بالإضافة إلى علامة لمعالجة الإشارات عالية الدقة.
• اتصال ناقل نظام CS31 معزول كهربائيًا لتعزيز مناعة الضوضاء.
• وظائف تشخيص مدمجة مع معايرة ذاتية تلقائية لجميع القنوات.
• تهيئة مفتاح DIL لمعالجة الوحدة وإعدادات القناة.

التطبيقات

يستخدم 07 AI 91 بشكل أساسي في أنظمة التحكم الموزعة (DCS) وبنيات PLC حيث تتطلب جمع البيانات عن بعد. وهو مثالي لمراقبة درجات حرارة العملية، وأجهزة إرسال الضغط، وغيرها من أجهزة القياس الحقلية التناظرية في التصنيع، وتوليد الطاقة، ومنشآت التحكم في العمليات.

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل مصدر الطاقة قبل تركيب أو إزالة الوحدة من قضيب DIN.
• ركب الوحدة على قضيب DIN قياسي TH35-15 أو TH35-7.5 وفقًا لمعايير IEC 60715.
• حافظ على خلوص كافٍ حول الوحدة لضمان التهوية والتبريد المناسبين داخل خزانة التحكم.
• استخدم كابلات محمية لتوصيلات الإشارة التناظرية لتقليل تداخل EMI؛ تأكد من تأريض الدرع بشكل صحيح.
• تأكد من توصيل المستشعرات المعزولة كهربائيًا فقط بقنوات الإدخال لمنع حلقات التأريض.
• قم بتهيئة عنوان الوحدة وأنواع الإدخال باستخدام مفاتيح DIL المادية قبل التشغيل.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة 07 AI 91؟

07 AI 91 هي وحدة إدخال تناظرية عن بعد لناقل نظام CS31، تستخدم لجمع ورقمنة الإشارات التناظرية من المستشعرات مثل المزدوجات الحرارية، وأجهزة RTD، وأجهزة إرسال الجهد/التيار.

هل يمكن لهذه الوحدة قياس إشارات 4-20 ملي أمبير؟

نعم، يمكن للوحدة قياس إشارات 4-20 ملي أمبير أو 0-20 ملي أمبير باستخدام مقاومة خارجية 250 أوم موصلة بالتوازي مع قناة الإدخال.

كيف يتم تهيئة الوحدة؟

يتم تعيين عنوان الوحدة وتهيئة قناة الإدخال يدويًا باستخدام مفاتيح DIL الموجودة على الوحدة.
