الوصف

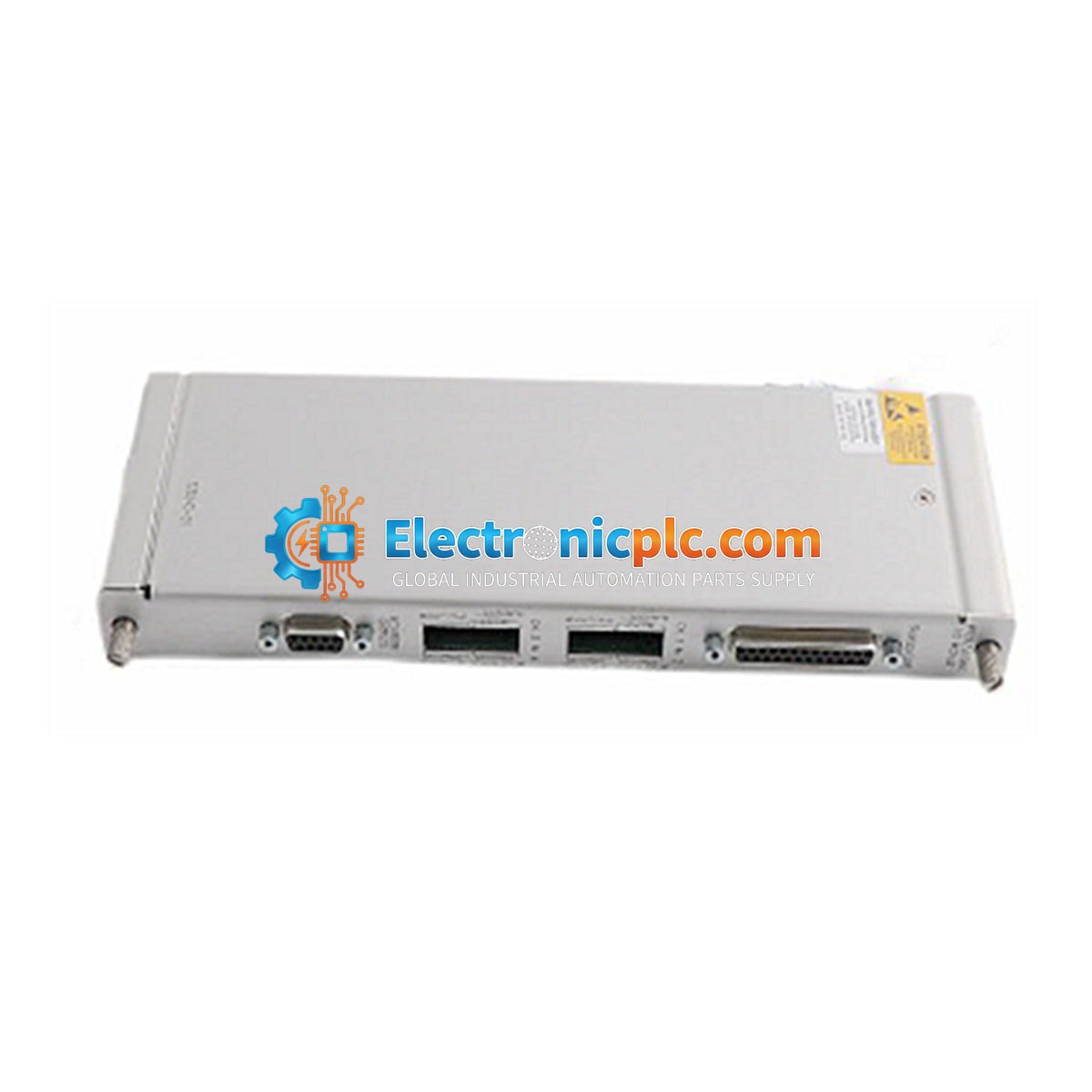

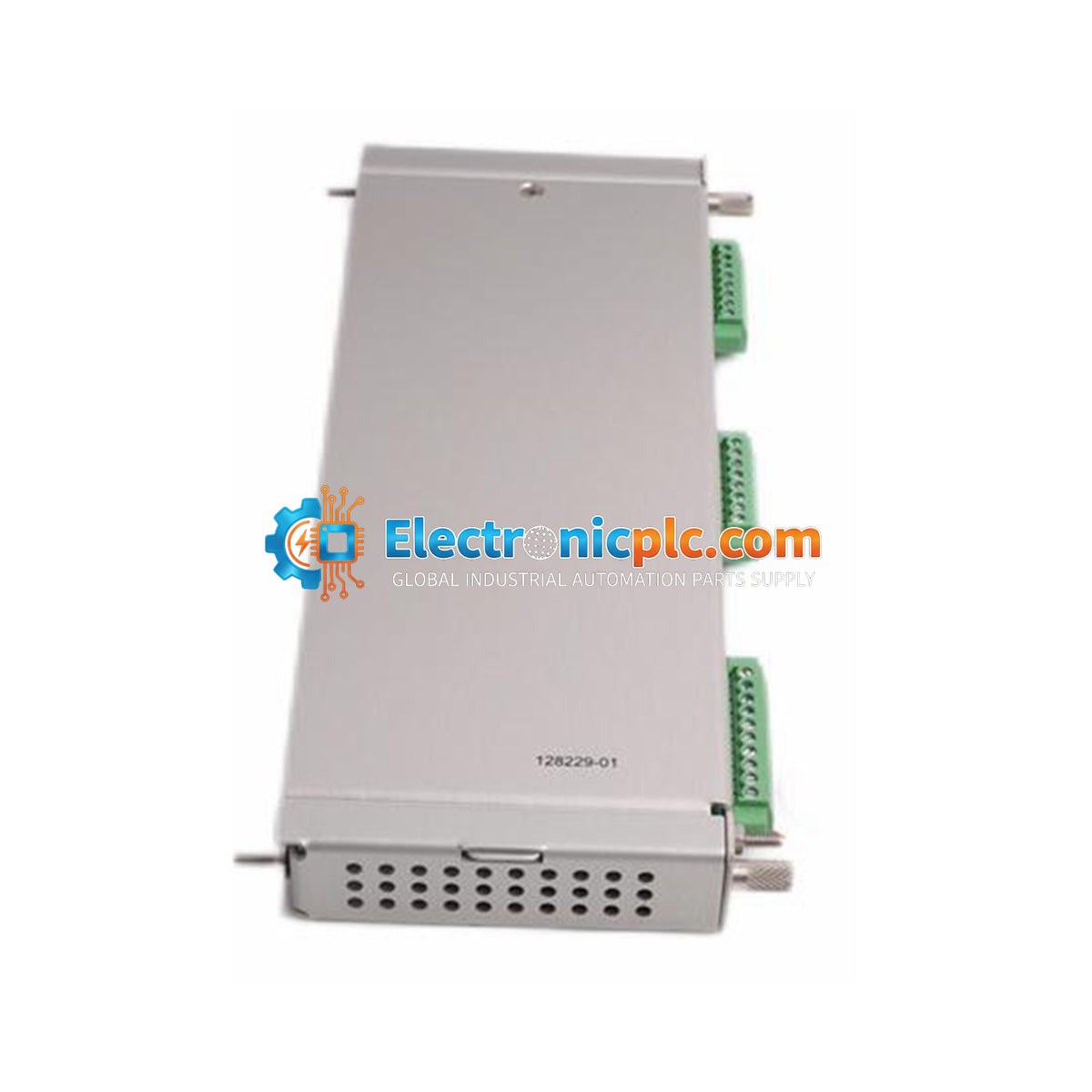

وحدة Bently Nevada 128229-01 هي وحدة إدخال/إخراج تقاربية/زلزالية مصممة للاندماج مع نظام حماية الآلات 3500/42M. تعمل هذه الوحدة كواجهة لأربع قنوات، حيث تقبل المدخلات من محولات القرب والاهتزاز. تقوم بتكييف هذه الإشارات لتوفير قياسات الاهتزاز والموضع الهامة، والتي تتم مقارنتها بعد ذلك بنقاط ضبط إنذار قابلة للبرمجة من قبل المستخدم لضمان حماية موثوقة للآلات ومراقبة التشغيل.

الميزات

• قدرة مراقبة بأربع قنوات.
• متوافقة مع مدخلات محولات القرب والاهتزاز.
• تصميم إنهاء داخلي لتبسيط التوصيلات.
• يدعم حماية الآلات المستمرة واكتساب بيانات التشخيص.
• مصمم للاندماج السلس مع بنية رف السلسلة 3500.

التطبيقات

• النفط والغاز: مراقبة المنصات البحرية، وخطوط الأنابيب في منتصف السلسلة، ومصافي التكرير النهائية.
• توليد الطاقة: ضروري لحماية التوربينات البخارية والغازية والمائية في المحطات التقليدية والدورة المركبة.
• البتروكيماويات: حماية المفاعلات عالية السرعة، والضواغط، والخلاطات.
• التعدين والمعادن: مراقبة المعدات الدوارة واسعة النطاق مثل الناقلات، والكسارات، ومصانع الدرفلة.

المواصفات الفنية

إرشادات التثبيت

• احتياطات التفريغ الكهربائي الساكن (ESD): استخدم دائمًا سوار معصم مؤرض مضاد للكهرباء الساكنة عند التعامل مع الوحدة لمنع تلف الدوائر الداخلية الحساسة.
• تركيب الرف: يجب تثبيت وحدة الإدخال/الإخراج في الفتحة الخلفية مباشرة خلف وحدة المراقبة 3500/42M المقابلة لها.
• التأمين: قم بإدخال الوحدة في الرف وشد المسمارين المقيدين لضمان اتصال آمن باللوحة الخلفية.
• أرفف الحواجز: لتكوينات الرفوف ذات النمط الحاجز، يتم وضع وحدة الإدخال/الإخراج فوق وحدة المراقبة.
• الطاقة: تأكد من فصل طاقة النظام قبل إدخال أو إزالة أي وحدات إدخال/إخراج لمنع الأعطال الكهربائية.

الأسئلة الشائعة

ما هي الوظيفة الأساسية للوحدة 128229-01؟

الوحدة 128229-01 هي وحدة إدخال/إخراج تقاربية/زلزالية ذات توصيلات داخلية، مصممة خصيصًا للتوصيل مع شاشات Bently Nevada 3500/42M لتوفير حماية للآلات من خلال تكييف إشارات الاهتزاز والموضع.

أين يجب تثبيت هذه الوحدة؟

يجب تثبيت هذه الوحدة في الفتحة الخلفية لرف 3500، مباشرة خلف وحدة المراقبة 3500/42M المرتبطة بها. بالنسبة للرفوف المثبتة على الحائط الحاجز، يتم تثبيتها فوق الشاشة.
