الوصف

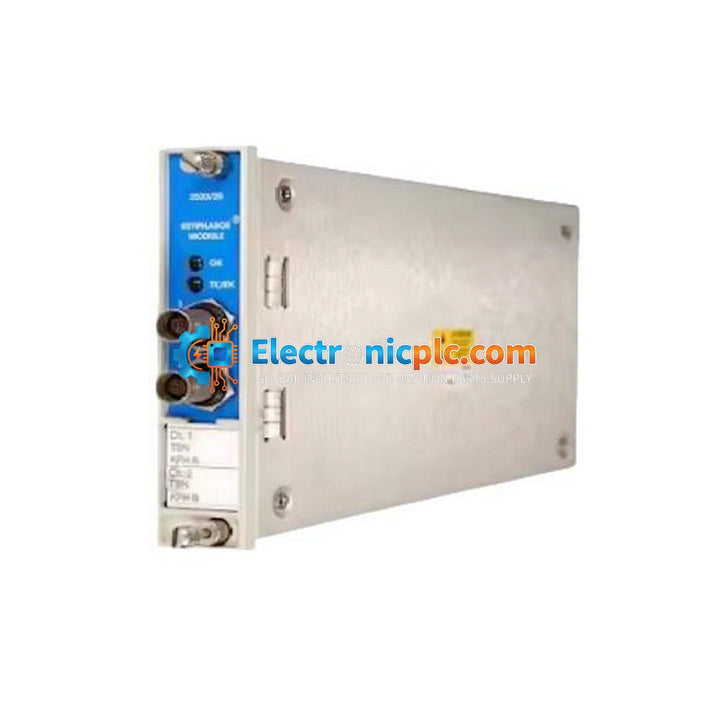

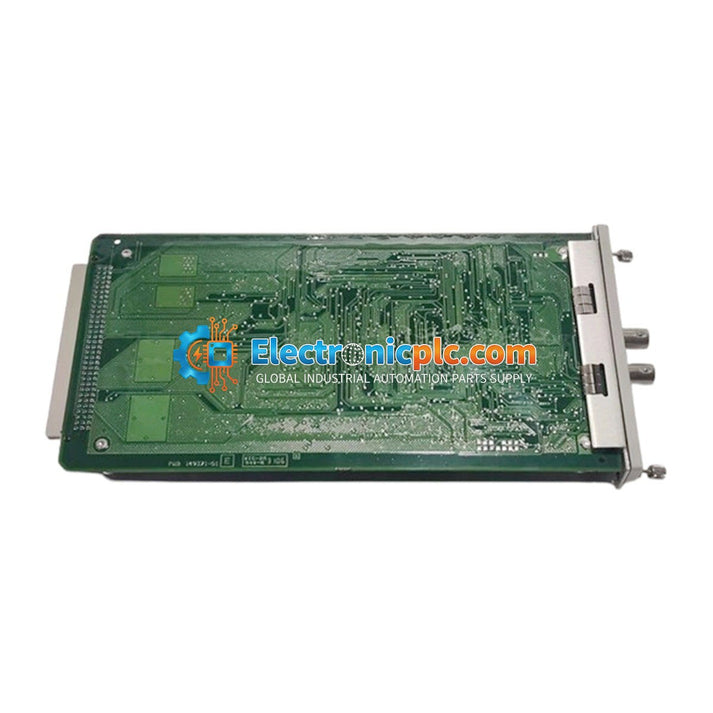

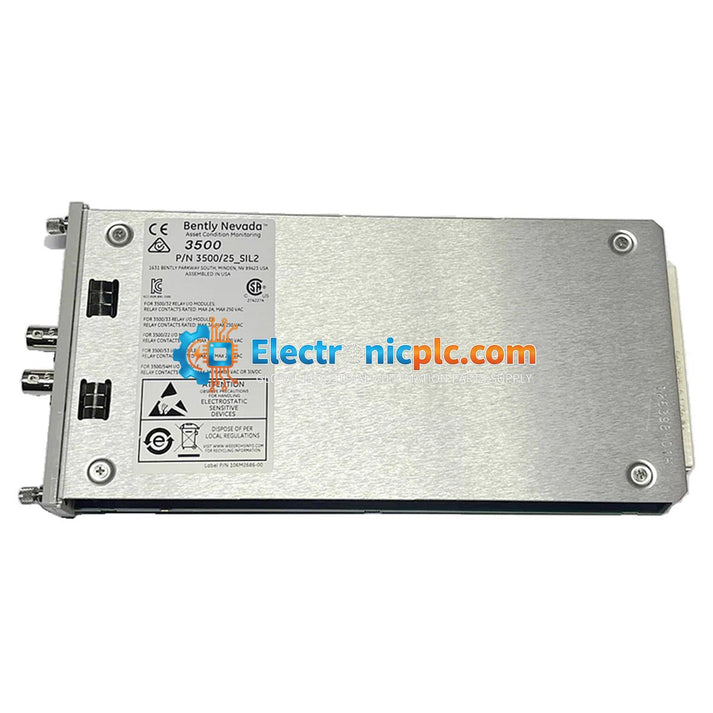

وحدة Bently Nevada 3500/25 149369-01 هي وحدة Keyphasor محسّنة مصممة لنظام حماية الماكينات 3500. توفر هذه الوحدة نصف الارتفاع ثنائية القناة إشارات Keyphasor أساسية لمراقبة الوحدات داخل رف 3500. من خلال استقبال إشارات الإدخال من المجسات التقاربية أو المستشعرات المغناطيسية، تقوم الوحدة بتحويلها إلى إشارات Keyphasor رقمية تشير إلى اللحظة الدقيقة التي تتزامن فيها علامة العمود مع المحول. تحل هذه الوحدة المحدثة (149369-01) محل لوحة الدوائر المطبوعة القديمة (PWA 125792-01)، وتقدم معالجة إشارة محسنة مع الحفاظ على التوافق التام مع الإصدارات السابقة من حيث الشكل والملاءمة والوظيفة.

الميزات

• تصميم وحدة نصف الارتفاع لاستغلال فعال لمساحة الرف.
• قناتا إدخال مستقلتان.
• تدعم المدخلات من المجسات التقاربية أو المستشعرات المغناطيسية.
• تولد إشارات حدث مرة واحدة لكل دورة من المدخلات متعددة الأحداث لكل دورة.
• تدعم البرامج الثابتة القابلة للترقية في الموقع وتقارير بيانات إدارة الأصول.
• تدعم ما يصل إلى أربع إشارات Keyphasor في التكوين العادي وما يصل إلى ثماني إشارات في التكوينات المقترنة.
• متوافقة مع تطبيقات التكرار الثلاثي للوحدات (TMR) باستخدام تشغيل الوحدات المتوازية.

التطبيقات

• التوربينات البخارية والغازية: مراقبة السرعة، الطور، التمدد الحراري، والخلل.
• التوربينات الغازية المشتقة من الطائرات: مراقبة اهتزاز الغلاف وعمود اللب عالي السرعة.
• التوربينات الكهرومائية: مراقبة سرعة الدوار وفجوة الهواء.
• الضواغط الطاردة المركزية: الكشف عن تغير السرعة والإغلاق التلقائي في حالة فشل المحمل.
• الضواغط الترددية: مراقبة وضع القضيب، الضغط، والنبض للكشف عن التآكل.
• المضخات الحساسة: الكشف عن الدوران العكسي وانعدام السرعة.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل الطاقة عن رف 3500 قبل إدخال الوحدة أو إزالتها.
• تشغل الوحدة فتحة أمامية واحدة نصف ارتفاع؛ تأكد من تثبيت وحدة الإدخال/الإخراج المقابلة في الفتحة الخلفية.
• تتصل الأسلاك الميدانية للمجسات التقاربية أو المستشعرات المغناطيسية بكتل أطراف وحدة الإدخال/الإخراج الخلفية.
• للتوصيلات الخارجية (ET)، استخدم فقط كابلات Bently Nevada المعتمدة لتوصيل وحدة الإدخال/الإخراج بكتلة ET.
• استخدم وحدات إدخال/إخراج معزولة عند مشاركة الإشارات بين أجهزة متعددة لمنع التداخل الكهربائي.
• حافظ على احتياطات ESD المناسبة أثناء المناولة لحماية الدوائر الداخلية الحساسة.

الأسئلة الشائعة

ما هي الوظيفة الأساسية للوحدة 3500/25؟
تكتشف علامة Keyphasor على عمود دوار لتوفير إشارات توقيت دقيقة مطلوبة لقياس سرعة العمود، وسعة اهتزاز 1X، والطور.

هل يمكن استخدام هذه الوحدة في تكوينات TMR؟
نعم، تدعم الوحدة 3500/25 تطبيقات TMR باستخدام وحدتين بالتوازي لتوفير إشارات أساسية وثانوية للرف.

هل تحل هذه الوحدة محل الإصدارات الأقدم؟
نعم، الرقم 149369-01 هو الإصدار المحدث الذي يحل محل وحدة PWA 125792-01 القديمة بالكامل.
