تفاصيل المنتج

نظرة عامة على المنتج

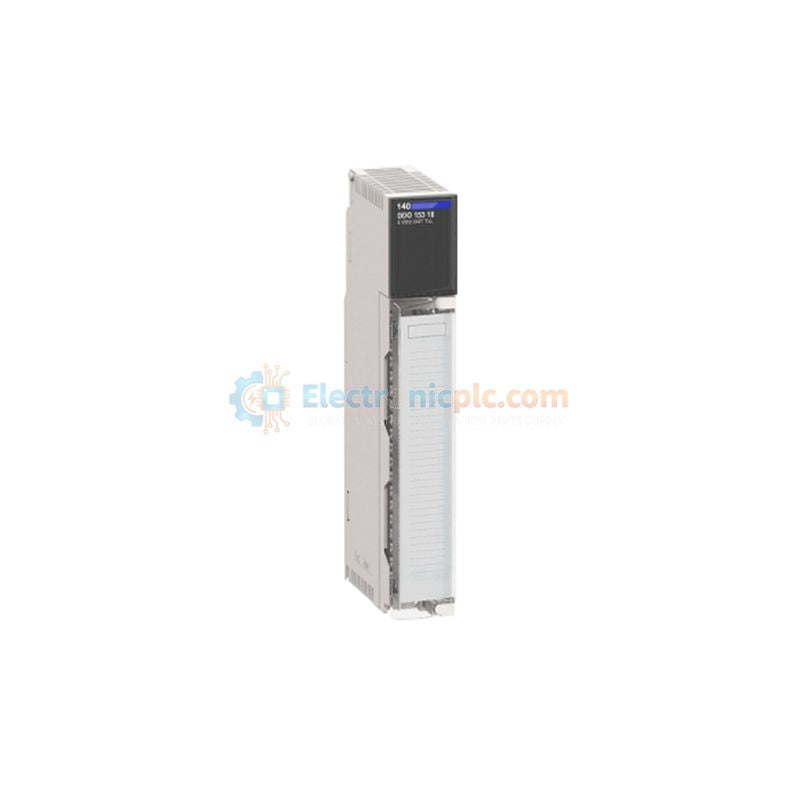

تعمل وحدة Schneider Electric 140DDO15310 كواجهة رقمية عالية الكثافة ضمن منصة الأتمتة Modicon Quantum. توفر هذه الوحدة 32 قناة إخراج مستقلة، مما يتيح تحكمًا دقيقًا في الأجهزة الرقمية منخفضة الجهد. يستخدم المهندسون هذه الوحدة لسد الفجوة بين منطق PLC عالي المستوى والمعدات الميدانية المتوافقة مع 5V TTL. نحن نوفر هذه الوحدة كجهاز جديد 100% وأصلي لضمان أقصى قدر من سلامة النظام ووقت تشغيل تشغيلي طويل الأجل.

المواصفات الفنية

تلتزم هذه الوحدة بالمعايير الصناعية الصارمة، وتوفر أداءً عالي السرعة وعزلًا كهربائيًا.

• قنوات الإخراج: 32 (مرتبة في 4 مجموعات معزولة من 8)

• نوع المنطق: منطق موجب (مصرف) TTL

• جهد الخرج الاسمي: 5 VDC

• نطاق جهد الإمداد: 4 إلى 5.5 VDC

• وقت الاستجابة: ≤ 250 ميكروثانية

• الحد الأقصى لتيار الحمل: 75 مللي أمبير لكل نقطة / 2.4 أمبير لكل وحدة

• العزل: 500 فولت RMS لمدة دقيقة واحدة بين المجموعات

• تبديد الطاقة: 4 واط

• العنونة: كلمتان إخراج

• التشخيصات: 32 مؤشر LED أخضر للحالة، 1 مؤشر LED أحمر للخطأ

مزايا هندسية

تتعامل الوحدة 140DDO15310 مع تحديات محددة في بيئات الإنتاج الحديثة عالية السرعة:

• دقة إشارة عالية السرعة: يُزيل وقت الاستجابة البالغ ≤ 250 ميكروثانية مشكلات التأخير في التطبيقات سريعة الاستجابة مثل معالجة أشباه الموصلات أو الفرز عالي السرعة.

• عزل محسّن للأعطال: تعمل كل من مجموعات القنوات الأربع بعزل مستقل. يمنع هذا التصميم الضوضاء الكهربائية الموضعية أو أعطال الأسلاك من الانتشار عبر الوحدة بأكملها.

• توصيل منطقي مباشر: يُزيل إخراج 5V TTL الحاجة إلى محولات إشارة خارجية عند تشغيل دوائر متكاملة بمستوى TTL أو أجهزة مختبرية متخصصة.

• ملاحظات صيانة قوية: تتيح مصفوفة LED الشاملة للفنيين التحقق من حالة الإشارة بنظرة واحدة، مما يقلل بشكل كبير من ساعات استكشاف الأخطاء وإصلاحها أثناء تشغيل النظام.

الأسئلة الشائعة

• هل تتطلب هذه الوحدة كتلة طرفية محددة؟نعم، تتطلب الوحدة 140DDO15310 شريط طرفي Quantum قياسيًا بـ 40 سنًا (مثل 140XTS00200) لتثبيت أسلاك الحقل.

• ماذا يحدث إذا انفجر فتيل داخل الوحدة؟تتميز الوحدة بكشف مدمج للأعطال. إذا انفجر فتيل أو فقدت الطاقة الميدانية، يضيء مؤشر "الخطأ" الأحمر، ويبلغ النظام وحدة المعالجة المركزية (CPU) في Quantum عن الخطأ لاتخاذ إجراء فوري.

• هل يمكنني استخدام هذه الوحدة مع أجهزة 24VDC؟لا. تُخرج هذه الوحدة إشارات 5V TTL فقط. سيؤدي توصيل أحمال 24VDC إلى إتلاف دوائر TTL الداخلية وإلغاء الضمان.

• هل هذه الوحدة متوافقة مع جميع وحدات المعالجة المركزية (CPUs) من Quantum؟تحافظ الوحدة 140DDO15310 على توافق واسع عبر سلسلة Modicon Quantum، بشرط أن يكون مصدر طاقة الرف قادرًا على التعامل مع متطلبات تيار الناقل البالغة 350 مللي أمبير.
