الوصف

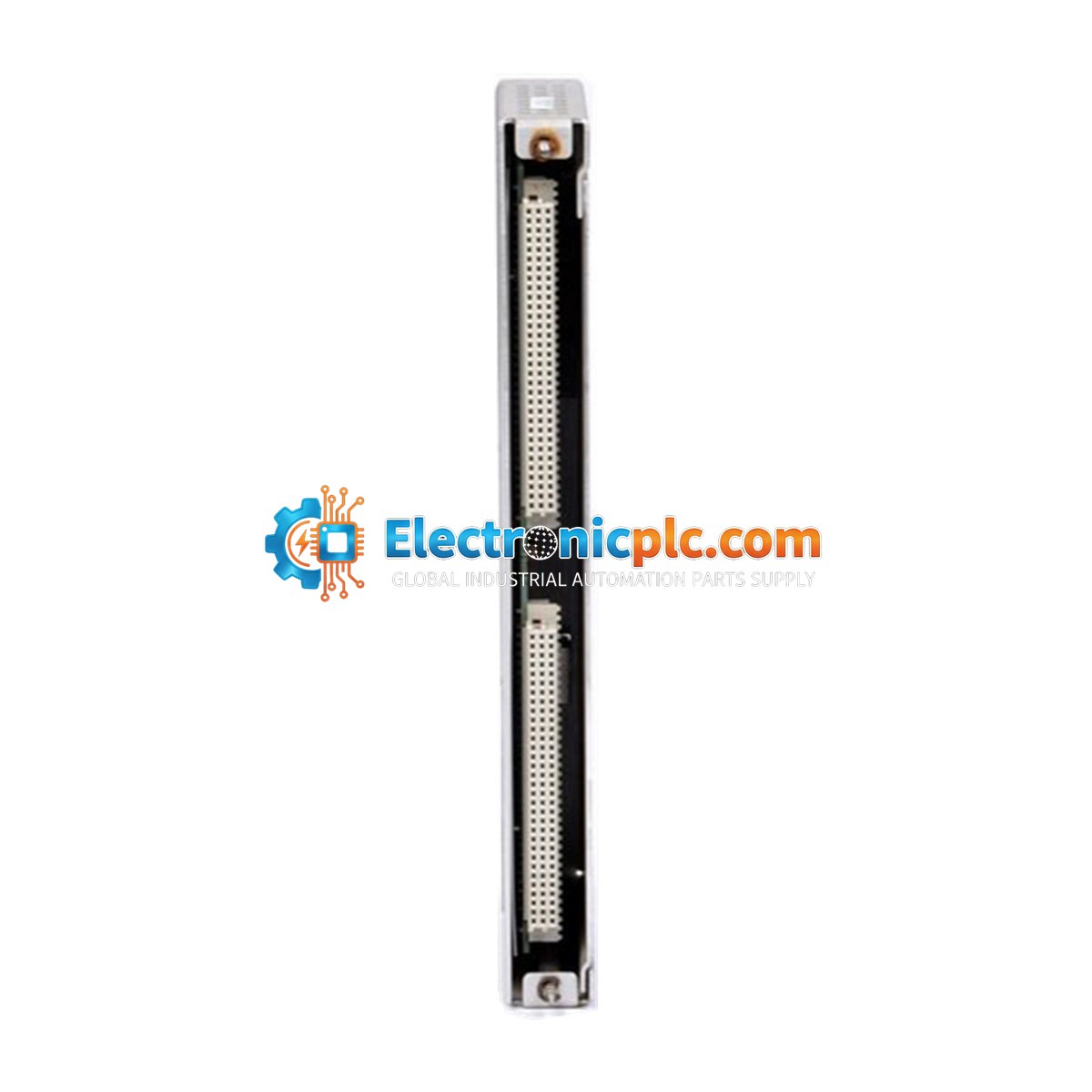

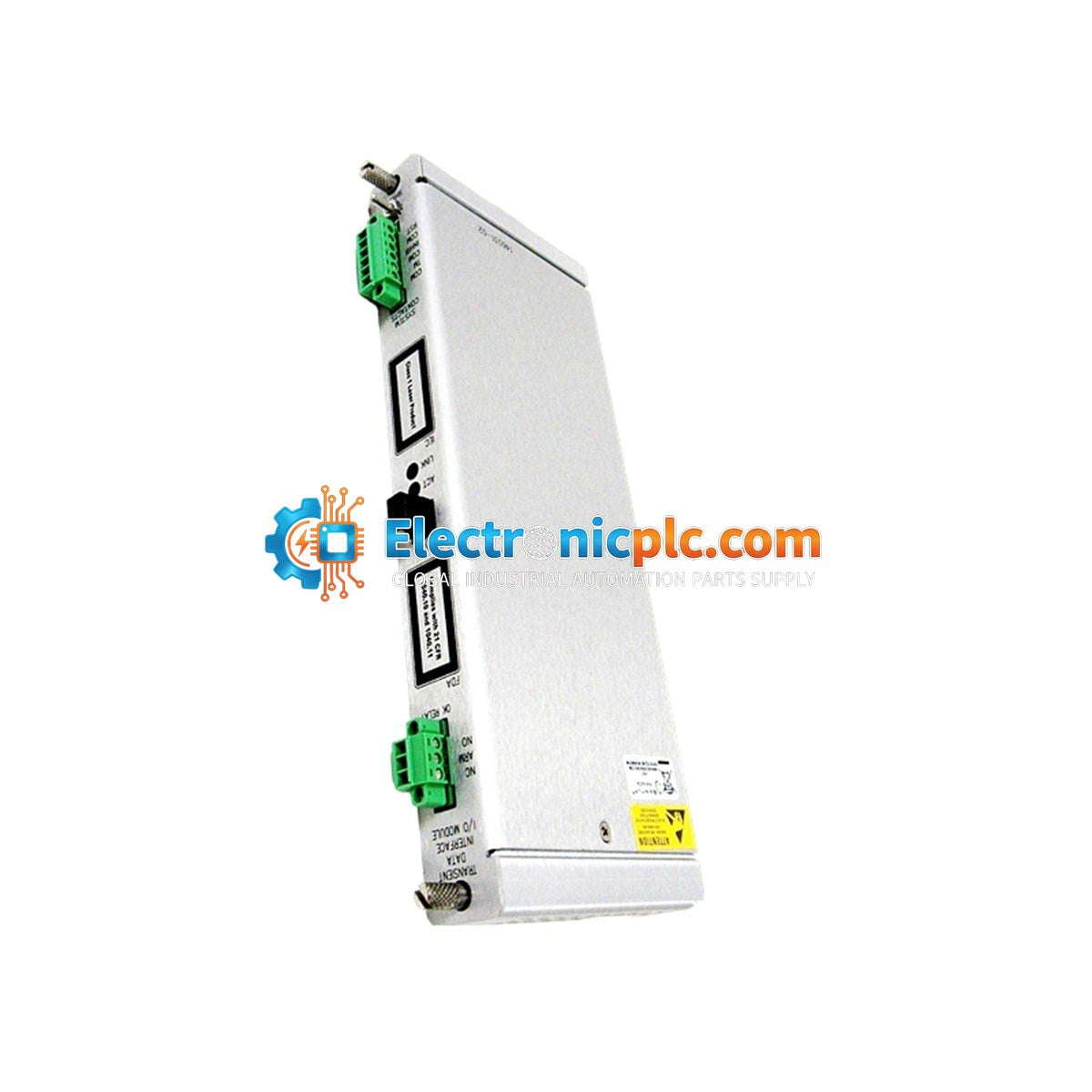

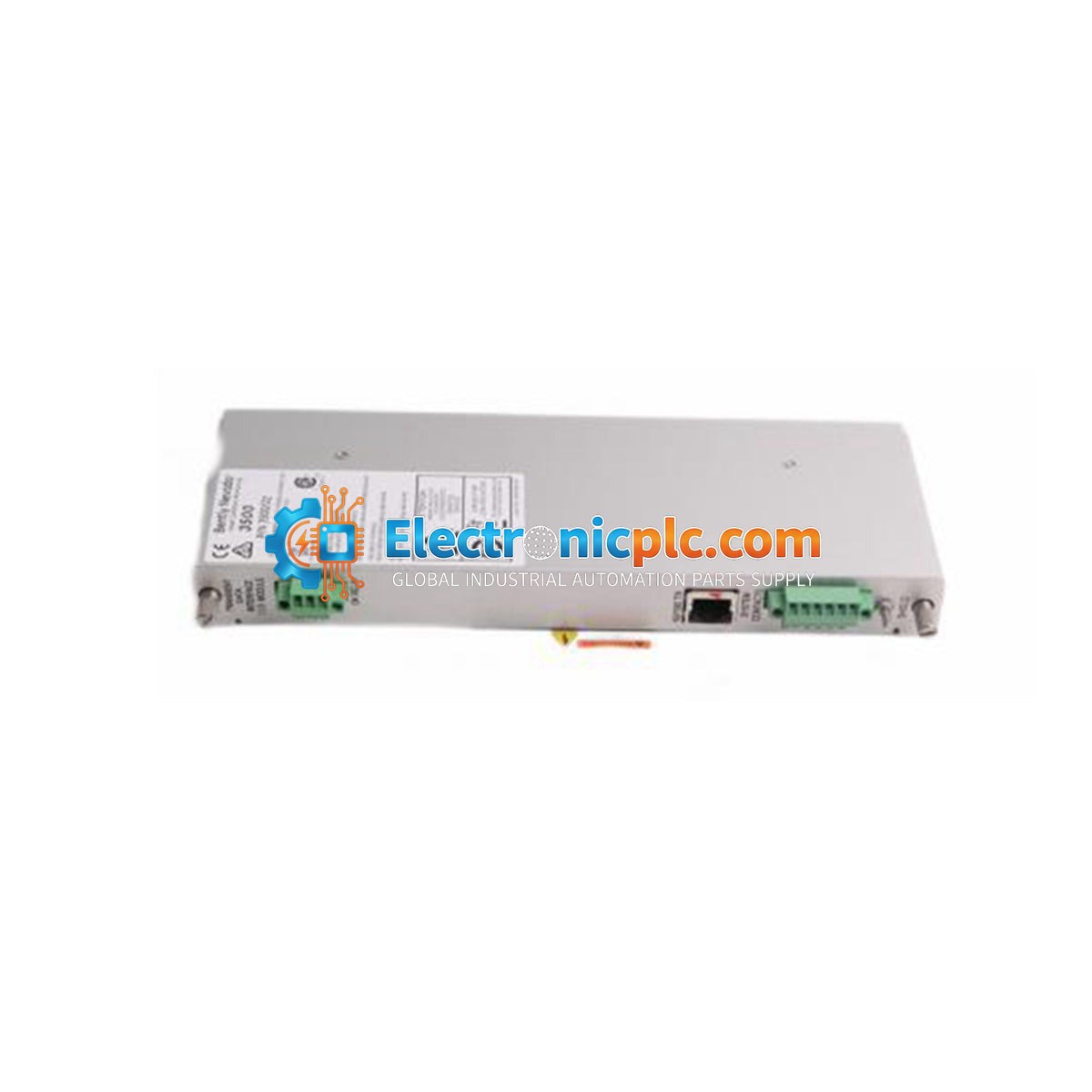

تُعد وحدة الإدخال/الإخراج Bently Nevada 3500/42M 138700-01 Shaft Absolute I/O Module مكونًا أساسيًا لنظام حماية الماكينات 3500. تم تصميم هذه الوحدة خصيصًا للتوصيل مع محولات الإزاحة المطلقة للعمود، مما يوفر قياسًا دقيقًا لموضع العمود واهتزازه بالنسبة لهيكل الماكينة. من خلال الاندماج السلس في بنية رف 3500، توفر معالجة إشارة عالية الموثوقية ضرورية للمراقبة المستمرة للآلات الدوارة، مثل التوربينات البخارية والتوربينات الغازية والضواغط الطاردة المركزية الكبيرة.

الميزات

• معالجة إدخال ثنائية القناة لقياسات إزاحة العمود المطلقة.
• تكامل سلس مع نظام المراقبة Bently Nevada 3500 القائم على الرفوف.
• يدعم تحليل الإشارة الثابتة والديناميكية لتقييم شامل لحالة الماكينات.
• تشخيصات ذاتية داخلية لضمان سلامة النظام واكتشاف الأعطال.
• تصميم قوي للتشغيل في البيئات الصناعية الصعبة.

التطبيقات

تُستخدم وحدة الإدخال/الإخراج هذه بشكل أساسي في تطبيقات حماية المعدات الدوارة الحيوية. تُستخدم لمراقبة إزاحة العمود والاهتزاز في التوربينات والمولدات والضواغط، مما يتيح الصيانة التنبؤية ويمنع الفشل الميكانيكي الكارثي من خلال توفير بيانات في الوقت الفعلي لنظام الحماية.

المواصفات الفنية

إرشادات التثبيت

• تأكد من إيقاف تشغيل رف 3500 قبل إدخال أو إزالة وحدة الإدخال/الإخراج لمنع التلف الكهربائي.
• تحقق من تثبيت الوحدة بالكامل وإحكام مسامير اللوحة الأمامية لضمان التأريض المناسب والاستقرار الميكانيكي.
• استخدم كبلات محمية مناسبة لمدخلات المحول لتقليل التداخل الكهرومغناطيسي (EMI) وتشويش الإشارة.
• اتبع احتياطات التفريغ الكهروستاتيكي (ESD) القياسية عند التعامل مع الوحدة لحماية الدوائر الداخلية.
• تأكد من تركيب الوحدة في بيئة ضمن نطاق درجة الحرارة المحدد من -40 إلى +85 درجة مئوية.

الأسئلة الشائعة

ما هي الوظيفة الأساسية للوحدة 138700-01؟

الوحدة 138700-01 هي وحدة إدخال/إخراج للشاشة 3500/42M، مصممة لمعالجة الإشارات من محولات إزاحة العمود المطلقة لقياس موضع العمود واهتزازه في الآلات الدوارة الحيوية.

هل هذه الوحدة متوافقة مع مكونات سلسلة 3500 الأخرى؟

نعم، تم تصميم هذه الوحدة خصيصًا لنظام رف Bently Nevada 3500 وتتكامل مع وحدة المراقبة 3500/42M المقابلة.

ما هو مصدر الطاقة الذي تتطلبه الوحدة؟

تعمل الوحدة بجهد 24 فولت تيار مستمر، والذي يتم توفيره مباشرة من خلال مصدر طاقة اللوحة الخلفية لرف 3500.
