ال 1769-CRL1 (رقم القطعة: 1769-CRL1 هو كابل توسيع ناقل عالي الأداء مصمم لـ ألين برادلي كومباكت لوجيكس و مايكرولوجيكس 1500 الأنظمة. يسمح هذا الكابل المتخصص "من اليمين إلى اليسار" بـ التمدد الجسدي من نظام الإدخال/الإخراج 1769 عن...
التوافر: الكمية المتبقية: 99
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.

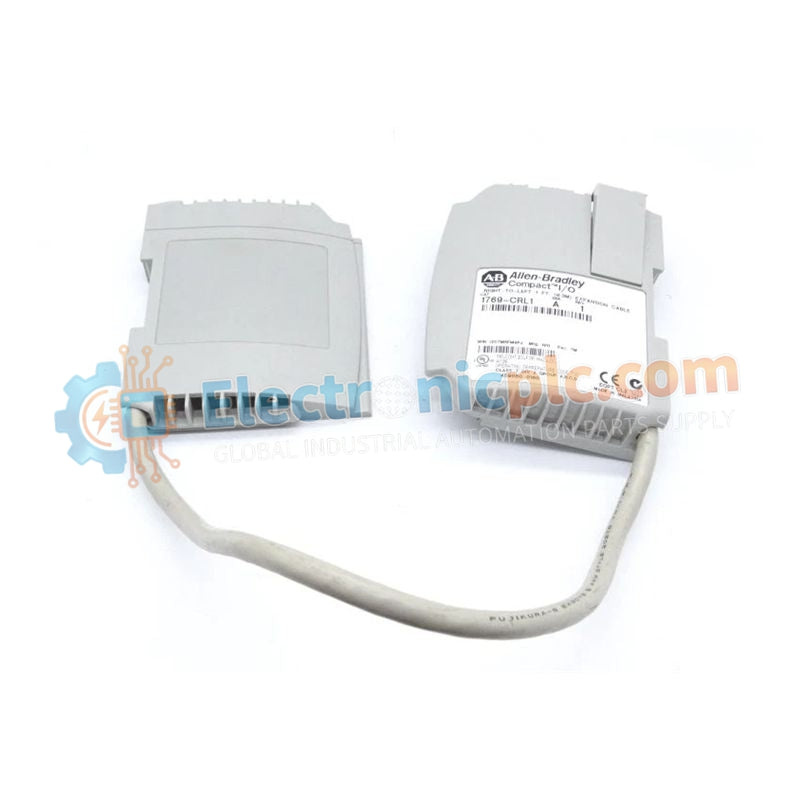

ال 1769-CRL1 (رقم القطعة: 1769-CRL1 هو كابل توسيع ناقل عالي الأداء مصمم لـ ألين برادلي كومباكت لوجيكس و مايكرولوجيكس 1500 الأنظمة. يسمح هذا الكابل المتخصص "من اليمين إلى اليسار" بـ التمدد الجسدي من نظام الإدخال/الإخراج 1769 عن طريق توصيل الجانب الأيمن من بنك الإدخال/الإخراج الواحد إلى الجانب الأيسر من الضفة اللاحقة . قياس قدم واحدة (305 ملم) من حيث الطول، فهو المكون الأساسي للمهندسين الذين يحتاجون إلى تقسيم وحدات الإدخال/الإخراج عبر عدة وحدات قضبان DIN داخل خزانة تحكم واحدة.
تم تصميم كابل التمديد هذا للحفاظ على سلامة الاتصال عبر اللوحة الخلفية عالية السرعة مع توفير استمرارية تصنيف عزل 30 فولت . يتضمن أغطية إنهاء مدمجة لضمان إغلاق ناقل البيانات كهربائياً، ومنع انعكاسات الإشارة التي قد تؤدي إلى أعطال في النظام. 1769-CRL1 متوافق مع كليهما السلسلة أ و أجهزة السلسلة ب وهو مصمم للتعامل مع الكميات الكبيرة المطالب الحالية بنك إدخال/إخراج مكتمل، يدعم ما يصل إلى 1.4 أمبير عند 24 فولت تيار مستمر .
| مواصفة | تفاصيل |
|---|---|
| نوع الكابل | التوسع من اليمين إلى اليسار |
| طول | قدم واحدة (305 ملم) |
| توافق النظام | 1769 CompactLogix، MicroLogix 1500 |
| جهد العزل | 30 فولت (مستمر) |
| تيار اللوحة الخلفية | 1.4 أمبير عند 24 فولت تيار مستمر |
| استهلاك الطاقة | 33.6 واط |
| تبديد الطاقة | 7.5 واط |
| نوع الغلاف | تصميم مفتوح مع أغطية طرفية مدمجة |
| درجة حرارة التشغيل | من 0 إلى 60 درجة مئوية (من 32 إلى 140 درجة فهرنهايت) |
| وزن | 0.28 كجم |
ال 1769-CRL1 يُستخدم بشكل أساسي في لوحات التحكم الآلي المعقدة حيث أ سكة DIN واحدة لا يمكنها استيعاب جميع وحدات الإدخال/الإخراج المطلوبة. يسمح ذلك لمصمم النظام بـ "توسيع" لوحة خلفية 1769 من نهاية الصف الأول إلى بداية الصف الثاني، مع الحفاظ على اتصال منطقي وكهربائي إلى وحدة التحكم الرئيسية.
ما الفرق بين كابل CRL وكابل CRR؟
أ CRL الكابل يربط الجانب الأيمن من البنك الأول إلى الجانب الأيسر من الضفة الثانية ( من اليمين إلى اليسار ).
أ CRR كابل التوصيل من اليمين إلى اليمين .
ال 1769-CRL1 وهو الخيار القياسي لمعظم تخطيطات قضبان DIN متعددة الصفوف .
هل يتطلب هذا الكابل مصدر طاقة منفصل للبنك الثاني؟
نعم. كل بنك التوسع متصل عبر 1769-CRL1 يتطلب ذلك عادة خاصًا به مصدر طاقة 1769 (مثال، 1769-PA2 أو (1769-PB2 ) لتزويد الوحدات في تلك المجموعة المحددة بالطاقة، حيث أن الكابل يمتد فقط حافلة الاتصالات ، وليس بالكامل حمل الطاقة .
