وصف المنتج

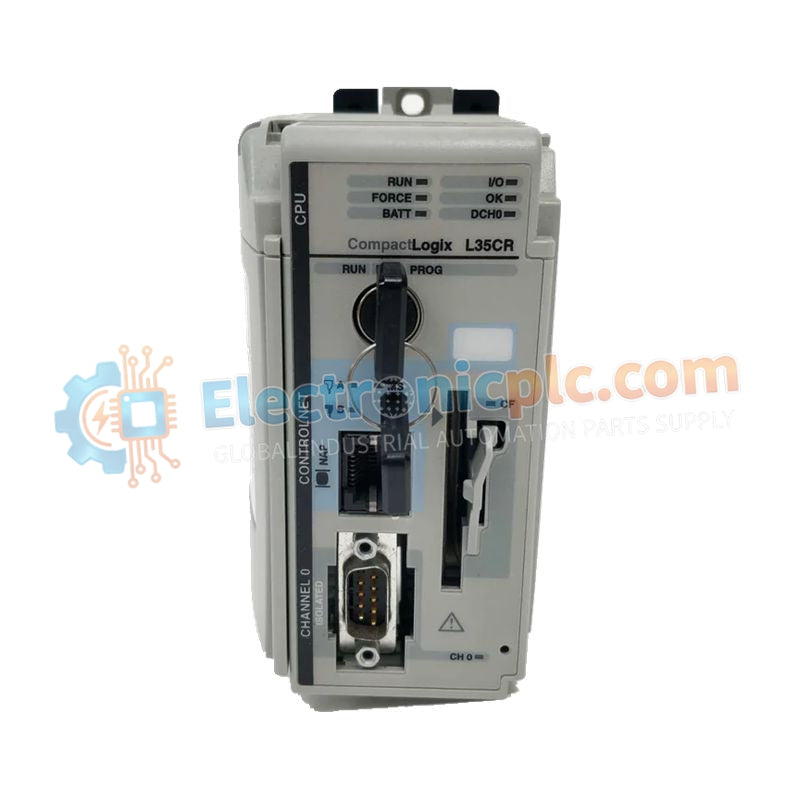

إن 1769-L35CR هو وحدة تحكم CompactLogix عالية الأداء من Allen-Bradley، مصممة خصيصًا للتطبيقات التي تتطلب بروتوكول اتصال ControlNet. على عكس وحدات التحكم القياسية القائمة على الإيثرنت، تدمج هذه الوحدة منفذ ControlNet مدمجًا، مما يوفر عمليات نقل بيانات حتمية ويسمح بعرض نطاق شبكة مجدول للتطبيقات الحساسة للوقت. إنه مثالي لدمج الأنظمة القديمة أو التعامل مع البنى المعقدة حيث تكون مزامنة المدخلات والمخرجات (I/O) ضرورية.

صُممت وحدة التحكم هذه لبيئات التوفر العالي وتدعم إمكانيات الوسائط المتكررة من خلال واجهة ControlNet الخاصة بها، مما يضمن عدم تعطيل فشل الشبكة للعمليات الحرجة. تتميز باللوحة الخلفية للمدخلات والمخرجات من سلسلة 1769، مما يسمح بمجموعة واسعة من توسعات المدخلات والمخرجات المحلية والموزعة، مع الحفاظ على بصمة مدمجة، مما يجعلها خيارًا ممتازًا لخزائن التحكم ذات المساحة المحدودة.

المواصفات الفنية التفصيلية

سيناريوهات التطبيقات الصناعية

يُستخدم 1769-L35CR بشكل شائع في صناعات مثل المياه/مياه الصرف الصحي، النفط والغاز، والسيارات، حيث يكون ControlNet هو العمود الفقري الأساسي للاتصالات. إنه مناسب بشكل خاص لتكوينات الإدخال/الإخراج لمسافات طويلة والتطبيقات التي تتطلب توقيتًا حتميًا، مما يوفر مناعة محسنة ضد الضوضاء مع طبقة مادية متحدة المحور مقارنة بالإيثرنت النحاسي القياسي.

أسئلة مهندس متكررة

• هل 1769-L35CR قادر على توفير تكرار كامل لوحدة المعالجة المركزية (CPU)؟
  يدعم 1769-L35CR وسائط ControlNet المتكررة (عبر وصلات BNC)، ولكنه لا يدعم تكرار وحدة المعالجة المركزية Hot Backup مثل سلسلة ControlLogix 1756. إنه يوفر تكرارًا للاتصالات ولكن ليس تكرارًا لوحدة المعالجة المركزية.

• هل يمكنني استخدام منفذ RS-232 لـ DF1 أو Modbus؟
  نعم، يمكن تكوين منفذ RS-232 لـ DF1 أو DH-485 (عبر محول) أو ASCII. باستخدام كتل المنطق الصحيحة، يمكن أن يعمل أيضًا كـ واجهة Modbus RTU Master/Slave.

• كم عدد بنوك الإدخال/الإخراج التي يمكن لهذا المعالج إدارتها؟
  يدعم 1769-L35CR ما يصل إلى 3 بنوك إدخال/إخراج. تأكد من استخدام كابلات التوسعة 1769-CRR/CRRL ومزودات طاقة الإدخال/الإخراج المناسبة لكل بنك لضمان التشغيل السليم.
