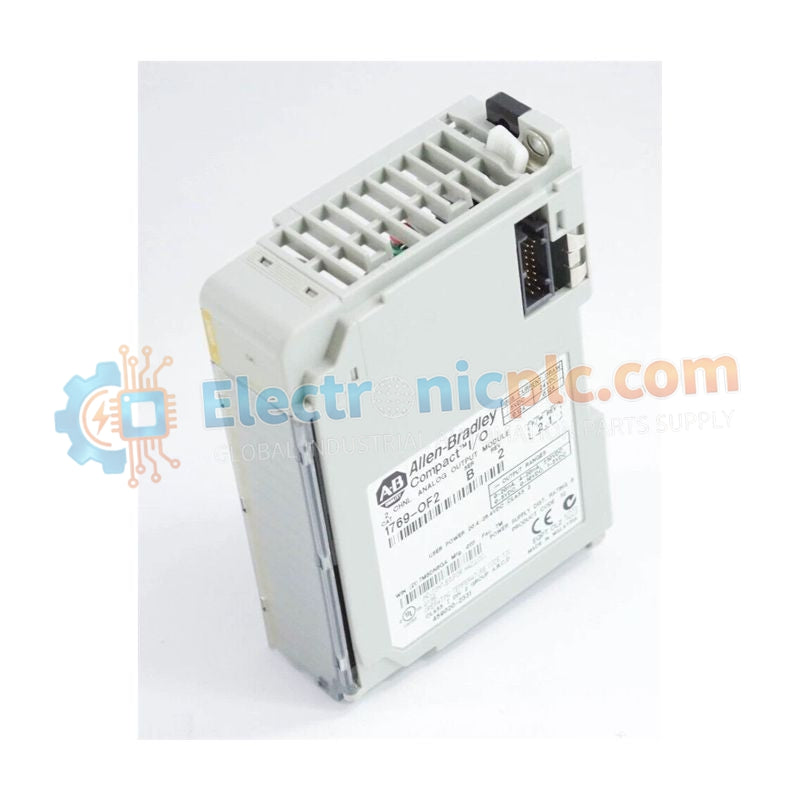

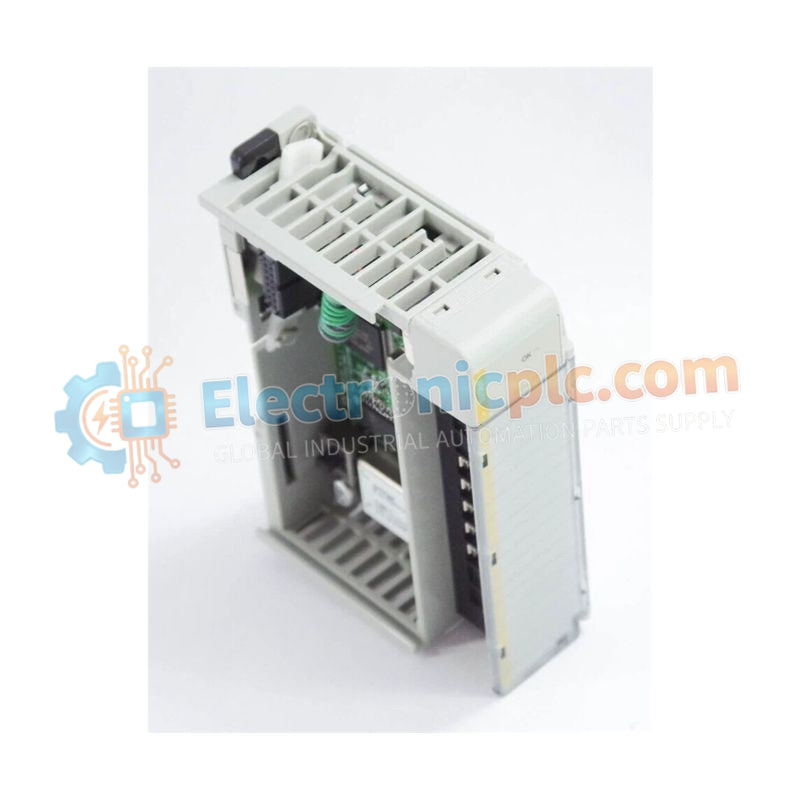

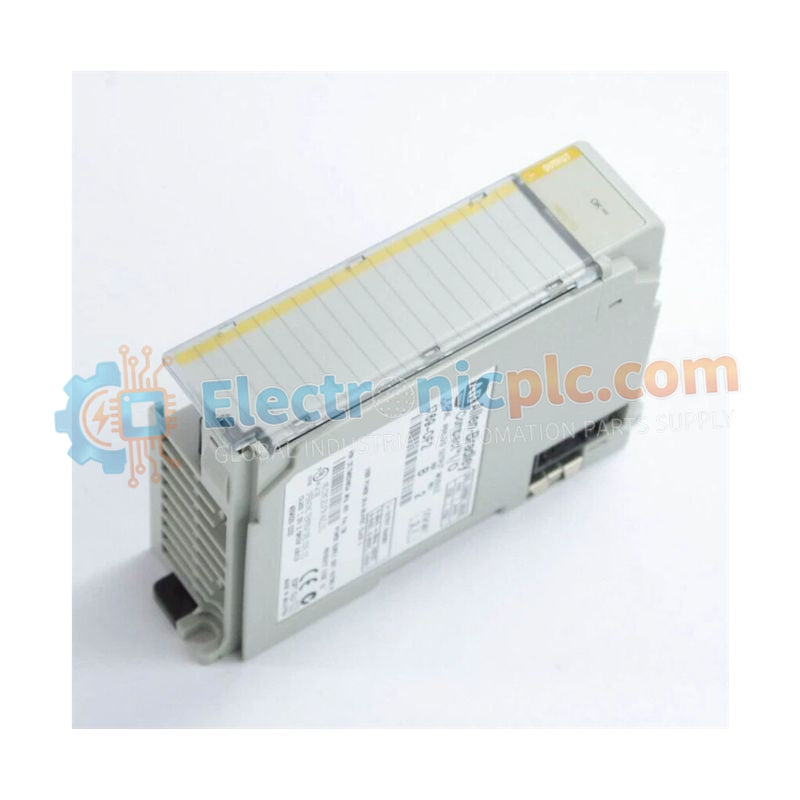

إن 1769-OF2 هي وحدة إخراج تناظري متخصصة طورتها شركة ألن برادلي لمنصة التحكم CompactLogix. توفر هذه الوحدة قناتين جهد خرج أحاديتين، عاليتا الدقة باستخدام تقنية التحويل المتقدمة دلتا-سيجما. تم تصميمها لتحويل تعليمات التحكم الرقمية...
التوافر: الكمية المتبقية: 99
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
إن 1769-OF2 هي وحدة إخراج تناظري متخصصة طورتها شركة ألن برادلي لمنصة التحكم CompactLogix. توفر هذه الوحدة قناتين جهد خرج أحاديتين، عاليتا الدقة باستخدام تقنية التحويل المتقدمة دلتا-سيجما. تم تصميمها لتحويل تعليمات التحكم الرقمية من المتحكم المنطقي القابل للبرمجة (PLC) إلى إشارات جهد تناظرية دقيقة لأجهزة المجال الصناعية.
تدعم الوحدة كلاً من أوضاع الخرج أحادية القطب وثنائية القطب، وتوفر دقة 14 بت للإشارات أحادية القطب و 14 بت بالإضافة إلى إشارة للتطبيقات ثنائية القطب، مما يضمن توليد إشارة عالية الدقة للتحكم في الحركة وتحديد موضع الصمام وأجهزة قياس العمليات. يسمح هذا المستوى من الدقة بتحكم تناظري مستقر وقابل للتكرار في بيئات الأتمتة الصعبة.
تم تصميم 1769-OF2 في عامل شكل صناعي مدمج ومتين، لتحمل البيئات الكهربائية الصاخبة. يتميز بعزل كهربائي معزز بتصنيف عزل تيار متردد 500 فولت، مما يحمي كل من اللوحة الخلفية لوحدة التحكم والأجهزة الميدانية المتصلة. تحافظ الوحدة أيضًا على أداء حراري فعال واستهلاك منخفض للطاقة، مما يجعلها مثالية لخزائن التحكم عالية الكثافة المثبتة على قضبان DIN أو مثبتة مباشرة على اللوحة.
| المعلمة | المواصفات |
|---|---|
| تعريف النموذج | 1769-OF2 |
| تكوين الإخراج | قناتان أحاديتين |
| تقنية التحويل | دلتا-سيجما |
| الدقة | 14 بت (أحادية القطب)؛ 14 بت + إشارة (ثنائية القطب) |
| سرعة التحويل | 2.5 مللي ثانية (الحد الأقصى لجميع القنوات) |
| متطلبات الطاقة | 120 مللي أمبير عند 5.1 فولت تيار مستمر |
| الخرج الحراري | 2.63 واط كحد أقصى |
| تصنيف العزل | 500 فولت تيار متردد / 710 فولت تيار مستمر لمدة دقيقة واحدة (من الناقل إلى مجموعة الخرج) |
| جهد التشغيل | 30 فولت تيار متردد / 30 فولت تيار مستمر |
| الأبعاد | 11.8 سم × 3.5 سم × 8.7 سم |
التحكم في الحركة
يوفر جهود أوامر تناظرية دقيقة لـ محركات السيرفو، وحدات التحكم في التحديد الموضعي، وأنظمة المشغلات التي تتطلب إشارات تحكم تناظرية مستقرة.
تنظيم العمليات
يولد إشارات مرجعية لـ محركات التردد المتغير (VFDs)، وصمامات التحكم التناسبية، والأجهزة التناظرية المستخدمة في العمليات الصناعية المستمرة.
تكامل الأنظمة
يعمل كـ واجهة إشارة تناظرية موثوقة ضمن أنظمة الأتمتة القائمة على PLC، مما يتيح خرج تحكم دقيق من وحدات تحكم CompactLogix إلى المعدات الميدانية.
هل 1769-OF2 متوافق مع جميع معالجات CompactLogix؟
تم تصميم الوحدة لمنصة 1769 CompactLogix. يعتمد التوافق على طراز وحدة التحكم و سعة مصدر الطاقة المتاحة. تأكد من أن ميزانية طاقة النظام يمكنها دعم استهلاك التيار للوحدة البالغ 120 مللي أمبير عند 5.1 فولت تيار مستمر.
كيف يفيد تحويل دلتا-سيجما إشارة الخرج؟
يعمل تحويل دلتا-سيجما على تحسين الخطية واستقرار الإشارة وتقليل الضوضاء مقارنة بمحولات التقريب المتتالية التقليدية. ينتج عن ذلك مخرجات تناظرية أكثر سلاسة وتحكم أكثر دقة، وهو أمر مهم بشكل خاص في عمليات الأتمتة الصناعية طويلة الأجل.
