وحدة 1769-PB2 هي وحدة تزويد طاقة بتيار مستمر (DC) عالية الكفاءة لمنصات Allen-Bradley CompactLogix و MicroLogix 1500. توفر توزيعًا حاسمًا للطاقة لوحدات الإدخال/الإخراج الإضافية (I/O) عند تجاوز الطاقة الداخلية لوحدة التحكم. يمكن للوحدة تشغيل ما يصل إلى 16...
التوافر: الكمية المتبقية: 99
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.

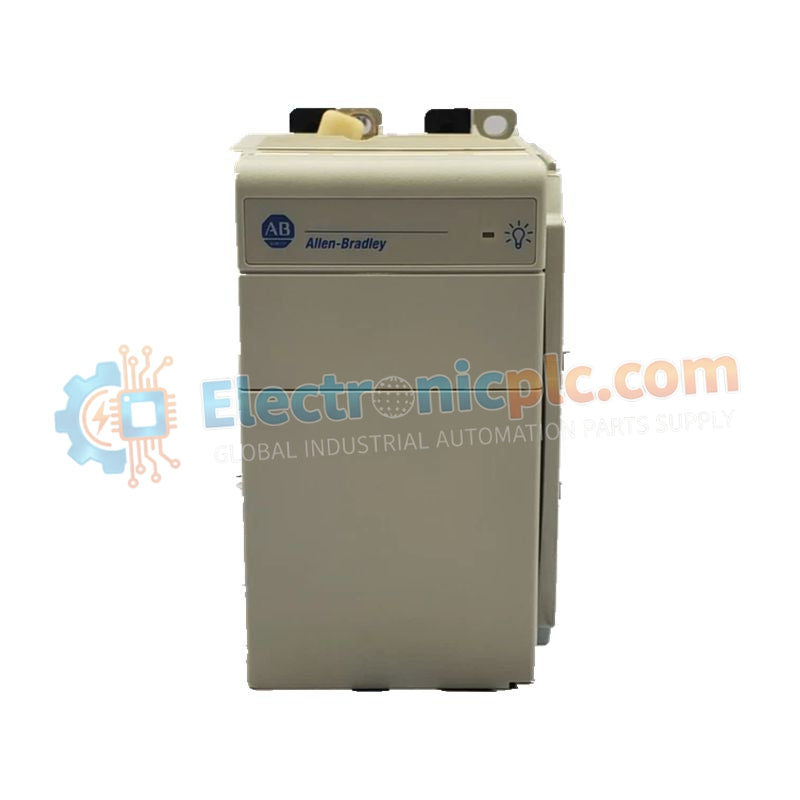

وحدة 1769-PB2 هي وحدة تزويد طاقة بتيار مستمر (DC) عالية الكفاءة لمنصات Allen-Bradley CompactLogix و MicroLogix 1500. توفر توزيعًا حاسمًا للطاقة لوحدات الإدخال/الإخراج الإضافية (I/O) عند تجاوز الطاقة الداخلية لوحدة التحكم. يمكن للوحدة تشغيل ما يصل إلى 16 وحدة إدخال/إخراج (8 على كل جانب)، مع دعم طاقة اللوحة الخلفية 5V DC و 24V DC.
تعمل على مدخل 24V DC، وتحول طاقة المجال إلى 5V DC و 24V DC منظمين. تم تصميمها لتوفير مرونة صناعية مع قدرة تحمل تيار الاندفاع و حماية المصهر لحماية الوحدات النهائية من الاندفاعات الكهربائية. تصميمها المضغوط بدون مروحة مثالي للمساحات الضيقة، ويمكن تركيبها عموديًا أو أفقيًا على قضبان DIN أو لوحات.
| المواصفات | التفاصيل |
|---|---|
| رقم الموديل | 1769-PB2 |
| نوع المنتج | وحدة تزويد طاقة لوحدات الإدخال/الإخراج الإضافية |
| نطاق جهد الإدخال | 19.2V DC إلى 31.2V DC |
| جهد الإدخال الاسمي | 24V DC |
| تيار الإخراج (اللوحة الخلفية) | 2.0 أمبير @ 5V DC، 0.8 أمبير @ 24V DC |
| الحد الأقصى لاستهلاك الطاقة | 50 VA @ 24V DC |
| تبديد الطاقة | 7.5 واط @ 60 درجة مئوية (140 درجة فهرنهايت) |
| دعم تيار الاندفاع | 30 أمبير @ 31.2V DC |
| سعة التوسعة | تدعم ما يصل إلى 8 وحدات لكل جانب (إجمالي 16) |
| حماية داخلية | مصهر مدمج (Wickmann 19193-6.3A أو Littelfuse 021706.3MXP) |
| الأبعاد | 118 × 70 × 87 مم (4.65 × 2.76 × 3.43 بوصة) |
| وزن التشغيل | 0.52 كجم |
تُستخدم وحدة 1769-PB2 بشكل شائع في أنظمة الإدخال/الإخراج الموزعة حيث تقع وحدات الإدخال/الإخراج بعيدًا عن وحدة التحكم الرئيسية أو في مجموعات الإدخال/الإخراج الثانوية. وهي ذات قيمة خاصة في الأنظمة التي تحتوي على وحدات تماثلية عالية الكثافة أو وحدات متخصصة تتطلب تيارًا كبيرًا في اللوحة الخلفية، مما يضمن جهدًا مستقرًا عبر الناقل بأكمله.
هل يمكن استخدام وحدة التزويد بالطاقة هذه كطاقة أساسية لوحدة المعالجة المركزية CompactLogix؟
لا، 1769-PB2 هي وحدة تزويد طاقة لوحدات الإدخال/الإخراج الإضافية. تتطلب معالجات الفئة L3 وحدة تزويد طاقة مخصصة (مثل 1769-PA2 أو PB2) اعتمادًا على تكوين الرف.
هل توفر عزلًا بين الإدخال واللوحة الخلفية؟
نعم، توفر 1769-PB2 عزلًا معززًا بين إدخال 24V DC و اللوحة الخلفية، مما يضمن عدم تأثير ضوضاء المجال على عمليات وحدة التحكم.
ماذا يحدث إذا انفجر المصهر الداخلي؟
إذا انفجر المصهر، ستتوقف الوحدة عن توفير الطاقة للوحة الخلفية، مما يتسبب في توقف وحدات الإدخال/الإخراج المتصلة عن العمل. المصهر قابل للاستبدال من قبل المستخدم، ولكن انفجار المصهر قد يشير إلى دائرة قصر أو ميزانية طاقة زائدة في الوحدات اللاحقة.
