الوصف

الموديل Bently Nevada 330180-51-00 هو مستشعر تقارب 3300 XL بحجم 8 مم مصمم للاستخدام في أنظمة محولات التقارب. يُعد هذا المستشعر مكونًا حيويًا لمراقبة الآلات ذات المحامل ذات الغشاء السائل، وأنظمة الضغط، وتوفير مرجع Keyphasor وقياسات السرعة. يوفر جهد خرج متناسبًا مع المسافة بين طرف المجس والسطح الموصل، مما يتيح قياس المعلمات الثابتة (الموضع) والديناميكية (الاهتزاز). يتوافق نظام 3300 XL تمامًا مع معايير API 670 للتكوين الميكانيكي والنطاق الخطي واستقرار درجة الحرارة.

الميزات

• متوافق مع مجسات 3300 و 3300 XL بحجمي 5 مم و 8 مم.
• يدعم قابلية التبديل الكاملة للمجسات والكابلات التمديدية والمستشعرات دون الحاجة إلى معايرة على المنضدة.
• مصمم للتركيب عالي الكثافة على قضيب DIN أو التركيب التقليدي على لوحة.

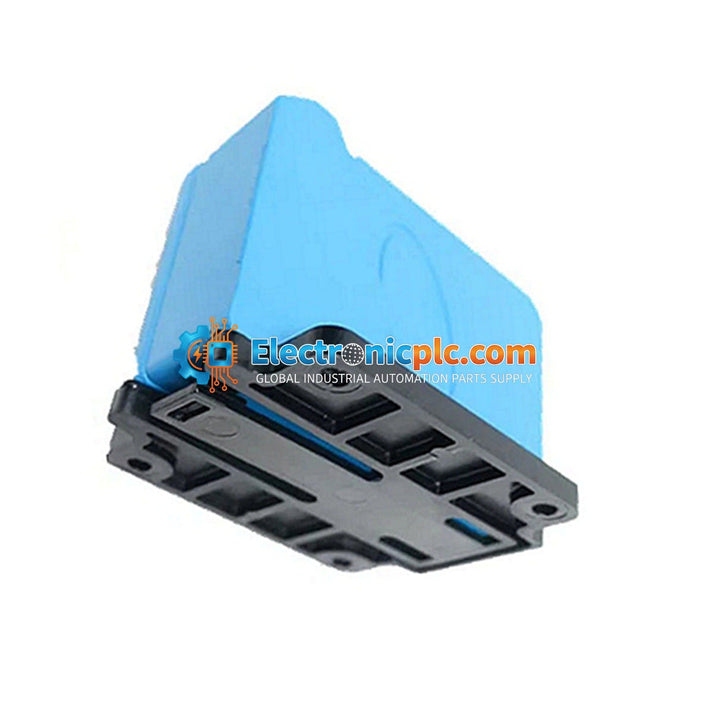

• توفر قاعدة التركيب المدمجة عزلًا كهربائيًا، مما يلغي الحاجة إلى لوحات عزل منفصلة.
• متوافق مع المكونات القديمة لنظام محول السلسلة 3300.

التطبيقات

• مراقبة الاهتزازات الشعاعية والموضع المحوري (الدفع) للآلات ذات المحامل ذات الغشاء السائل.
• مراقبة ضواغط الهواء المركزي وغازات العمليات.
• إشارات السرعة الدورانية ومرجع الطور عبر Keyphasor.
• تركيبات نظام حماية الآلات عالية الكثافة.

المواصفات الفنية

إرشادات التركيب

• استخدم كابل ثلاثي النواقل محمي (16 إلى 24 AWG) للتوصيلات بين المستشعر والشاشة.
• الحد الأقصى لطول الأسلاك المسموح به بين مستشعر التقارب والشاشة هو 305 أمتار (1000 قدم).
• يستخدم المستشعر أطراف توصيل SpringLoc؛ اضغط على آلية الزنبرك لإدخال الأسلاك بأمان دون الحاجة إلى مفك براغي.
• تأكد من تثبيت قاعدة التركيب بشكل صحيح على قضيب DIN أو اللوحة للحفاظ على العزل الكهربائي.
• قم دائمًا بإيقاف تشغيل النظام قبل إدخال أو إزالة الوحدات لمنع التلف الكهربائي.

الأسئلة الشائعة

ما هو الموديل 330180-51-00؟

هو مستشعر تقارب 3300 XL بحجم 5/8 مم يستخدم في أنظمة محولات التقارب لقياس القراءات الثابتة (الموضع) والديناميكية (الاهتزاز)، بشكل أساسي في الآلات ذات المحامل ذات الغشاء السائل.

كيف يعمل المستشعر؟

ينتج النظام جهد خرج يتناسب طرديًا مع المسافة بين طرف المجس والسطح الموصل للعمود الذي تتم مراقبته.

هل هو متوافق مع المكونات الأخرى؟

نعم، مستشعر التقارب 3300 XL متوافق بالكامل وقابل للتبديل مع مجسات وكابلات التمديد الأخرى من سلسلة 3300 غير XL بحجمي 5 مم و 8 مم.
