الوصف

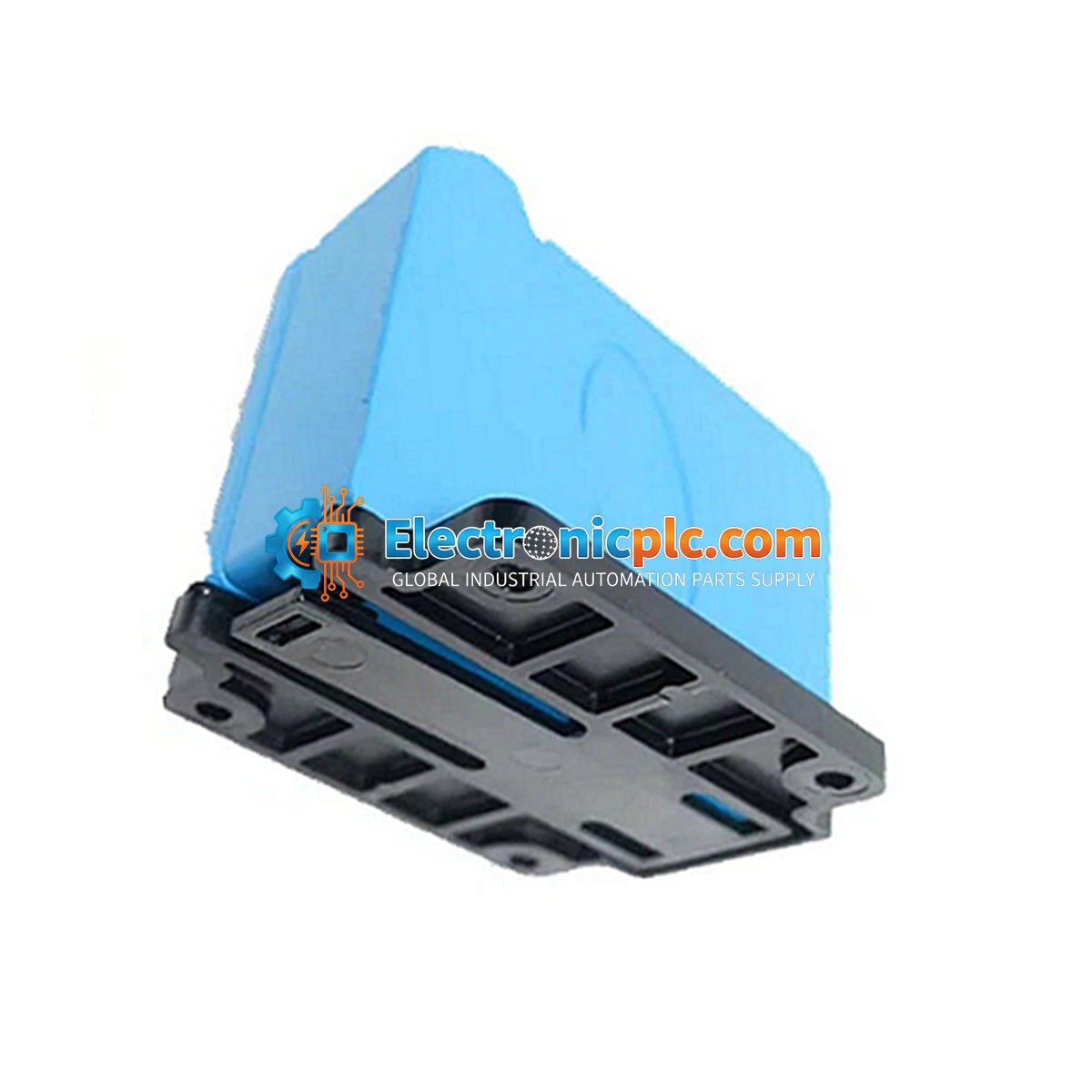

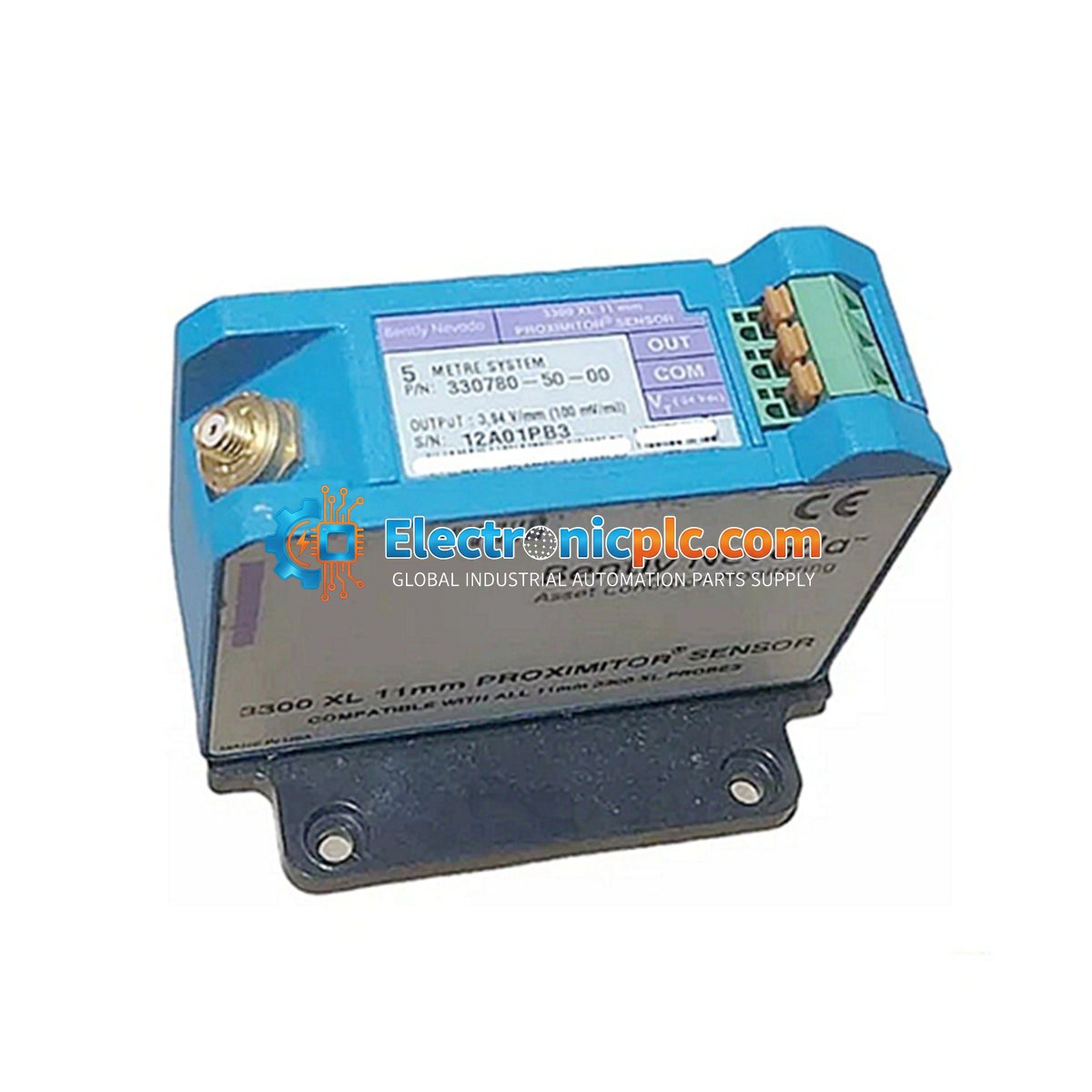

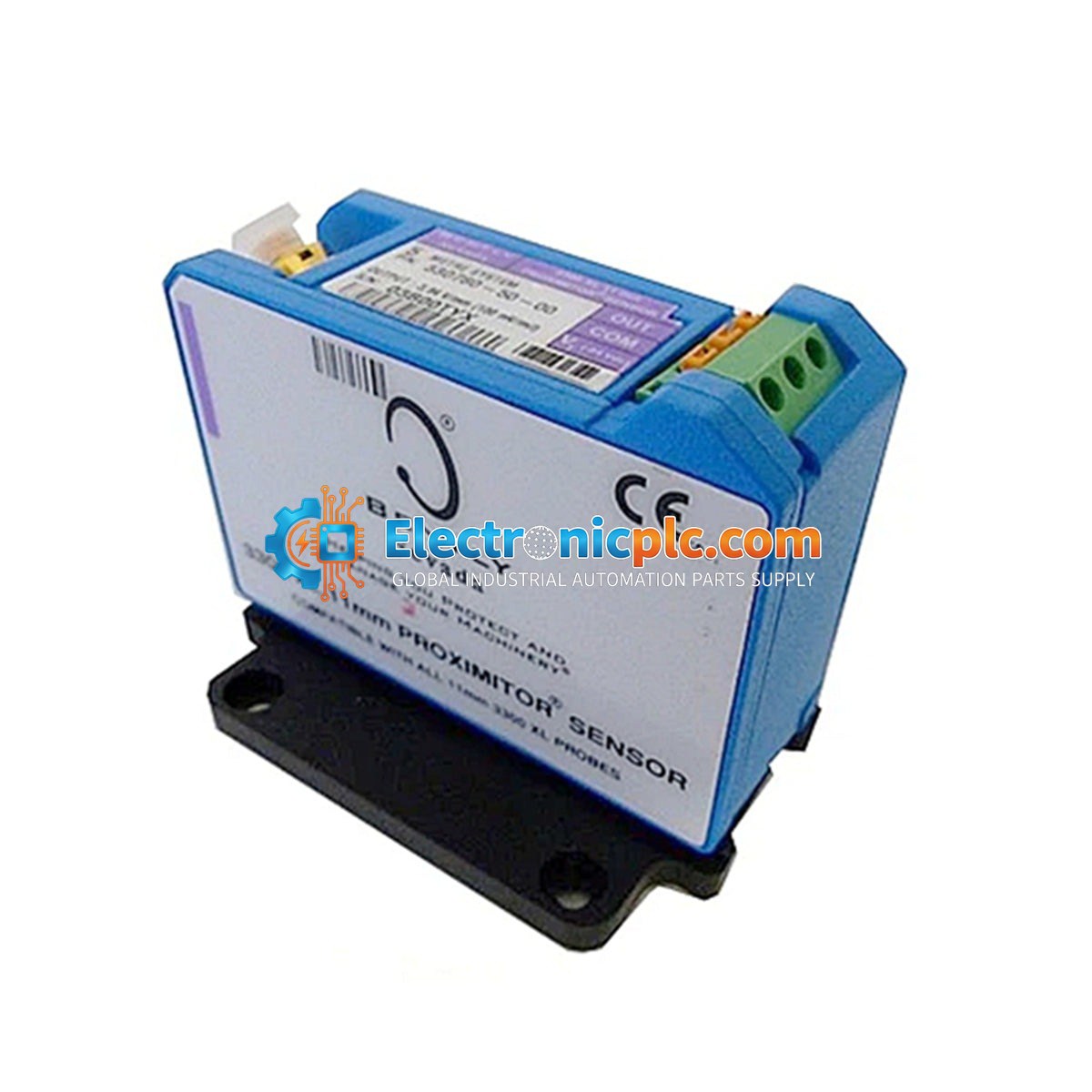

المستشعر Bently Nevada 330780-91-05 هو مستشعر تقارب 3300 XL بحجم 11 مم، يعمل كمكون حرج لتكييف الإشارة لنظام محول التقارب 3300 XL بحجم 11 مم. تم تصميم هذا المستشعر لمراقبة حالة الآلات، ويوفر إخراجًا بقوة 3.94 فولت/مم (100 مللي فولت/ميل) لقياسات اهتزاز وإزاحة دقيقة بدون تلامس. يوفر تصميم الطرف 11 مم نطاقًا خطيًا ممتدًا مقارنة بأنظمة 8 مم القياسية، مما يجعله مثاليًا لمراقبة آلات المحامل ذات الغشاء السائل، والموضع المحوري (الدفع)، والتوسع التفاضلي في التوربينات البخارية، وموضع قضيب الضاغط الترددي.

الميزات

• نطاق خطي ممتد: مُحسّن للتطبيقات التي تتطلب نطاق قياس أكبر من مجسات 8 مم القياسية.
• أطراف توصيل SpringLoc: تُسهّل التوصيل الميداني السريع والقوي دون الحاجة إلى أدوات تثبيت متخصصة.
• مناعة محسّنة ضد RFI/EMI: يتوافق مع متطلبات علامة CE دون اعتبارات تركيب خاصة ويقاوم التداخل من إشارات الراديو عالية التردد القريبة.
• تركيب متعدد الاستخدامات: يدعم تصميم النحافة كلاً من تركيب السكة DIN عالية الكثافة وتركيب اللوحة التقليدي.
• توافق النظام: مصمم للدمج السلس مع أنظمة المراقبة من سلسلتي 3300 و 3500 (يتطلب برنامج تهيئة محدثًا).

التطبيقات

• توليد الطاقة: مراقبة مراوح أبراج التبريد، والتوسع التفاضلي في التوربينات البخارية، وإشارات مرجع الطور (Keyphasor).
• البتروكيماويات والتكرير: مراقبة حرجة لمراوح التبريد وتطبيقات المناطق الخطرة.
• التصنيع الكيميائي: مراقبة الاهتزاز للمحركات والخلاطات وأنظمة تبريد المفاعلات.
• التعدين والصناعات الثقيلة: مراقبة مروحة التهوية وحماية آلات المعالجة.

المواصفات الفنية

إرشادات التثبيت

• المناولة: استخدم حزام تأريض مضاد للكهرباء الساكنة عند مناولة الوحدة لمنع تلف الدوائر الداخلية بسبب التفريغ الكهروستاتيكي.
• مطابقة النظام: تأكد من أن الطول الكلي للنظام (المسبار + كابل التمديد + Proximitor) يتطابق مع معايرة هذه الوحدة البالغة 9.0 متر.
• الأسلاك: استخدم أطراف توصيل SpringLoc لتوصيلات آمنة؛ تأكد من التغطية المناسبة لكابلات الإشارة للحفاظ على مناعة EMI.
• متطلبات الطاقة: تحقق من أن جهد الإمداد يتراوح بين -17.5 فولت تيار مستمر و -26 فولت تيار مستمر. إذا كنت تستخدم حواجز، فتأكد من أن الجهد يتراوح بين -23 فولت تيار مستمر و -26 فولت تيار مستمر.
• الترقيات: عند استبدال أنظمة سلسلة 7200، يجب استبدال جميع المكونات بمعدات 3300 XL 11 مم ويجب تحديث برنامج نظام المراقبة وفقًا لذلك.

الأسئلة الشائعة

ما هو 330780-91-05؟

إنه مستشعر تقارب 3300 XL بحجم 11 مم تم تهيئته بطول نظام 9.0 متر، ويستخدم لقياس الاهتزاز والموضع بدون تلامس في الآلات الصناعية.

ما هو التطبيق الأساسي لهذا المستشعر؟

يستخدم بشكل أساسي لقياسات الموضع المحوري (الدفع)، والاهتزاز الشعاعي على المحامل ذات الغشاء السائل، وقياسات سقوط القضيب على الضواغط الترددية.

ما هو مصدر الطاقة المطلوب؟

يتطلب المستشعر مصدر طاقة تيار مستمر يتراوح بين -17.5 فولت تيار مستمر و -26 فولت تيار مستمر، بحد أقصى لاستهلاك التيار 12 مللي أمبير.
