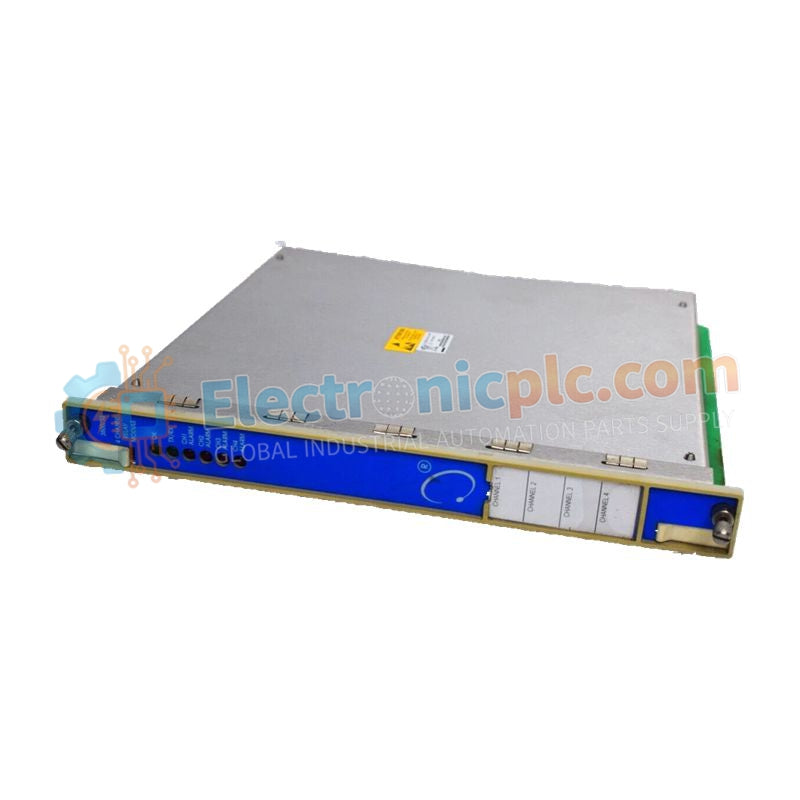

إن 3500/32 (125712-01) عبارة عن واجهة إخراج مرحل رباعية القنوات عالية الأداء مصممة لنظام حماية الآلات 3500 الذي طورته Bently Nevada. توفر هذه الوحدة مخارج مرحلات معزولة كهربائيًا لإشارات الإنذار، والتعشيق الآمن،...
التوافر: الكمية المتبقية: 10
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
إن 3500/32 (125712-01) عبارة عن واجهة إخراج مرحل رباعية القنوات عالية الأداء مصممة لنظام حماية الآلات 3500 الذي طورته Bently Nevada. توفر هذه الوحدة مخارج مرحلات معزولة كهربائيًا لإشارات الإنذار، والتعشيق الآمن، والتحكم في إيقاف التشغيل في أنظمة حماية الآلات الحيوية.
يسمح 125712-01 بتعيين منطقي مرن بين قنوات المراقبة ومخارج المرحلات. باستخدام برنامج تكوين 3500 Rack، يمكن للمهندسين تعيين منطق تنشيط المرحلات بناءً على ظروف مراقبة الاهتزاز، أو درجة الحرارة، أو الموضع. وهذا يتيح استراتيجيات حماية آلات متطورة عبر معايير مراقبة متعددة.
إحدى ميزات التصميم الرئيسية هي التكرار الداخلي وبنية التبديل عالية الموثوقية. تحتوي كل قناة على مرحلين SPDT تم تكوينهما كمنطق DPDT، مما يوفر موثوقية تلامس أقوى وقدرة تبديل محسنة. الوحدة محكمة الغلق بالإيبوكسي لمنع تلوث الرطوبة وتتضمن حماية من قمع القوس الكهربائي 250 فولت RMS لإطالة عمر التلامس عند تبديل الأحمال الحثية مثل الملفات اللولبية أو بادئات المحركات.
| البند | المواصفات |
|---|---|
| رقم القطعة | 125712-01 |
| نوع الوحدة | مراقب مرحل رباعي القنوات |
| تكوين المرحل | 4 قنوات؛ مرحلان SPDT لكل قناة (منطق DPDT) |
| تصنيف الاتصال | 5 أمبير @ 24 فولت تيار مستمر أو 120 فولت تيار متردد (مقاومي) |
| متانة الاتصال | 100,000 دورة |
| استهلاك الطاقة | 6 واط |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية |
| الأبعاد | 2.6 سم × 25.2 سم × 24.1 سم |
| الوزن | 1.75 كجم |
يُستخدم 3500/32 (125712-01) بشكل شائع في:
أنظمة حماية التوربينات البخارية والتوربينات الغازية
منطق إيقاف تشغيل الضاغط الطارد المركزي
حماية المراوح والمنافخ الصناعية الكبيرة
التحكم في صمامات الوقود والمحركات اللولبية الآمنة
تشمل الوظائف النموذجية القيادة:
دوائر الإغلاق في حالات الطوارئ
صفارات الإنذار المحلية وأنظمة الإشارة الضوئية
مدخلات التعشيق الآمن لنظام التحكم الموزع/وحدة التحكم المنطقية القابلة للبرمجة
هل يمكن تكوين 125712-01 للتشغيل المنشط بشكل طبيعي؟
نعم. يمكن تكوين كل قناة مرحل بشكل فردي للتشغيل المنشط بشكل طبيعي (آمن عند الفشل) أو غير المنشط بشكل طبيعي باستخدام برنامج تكوين الرف. في وضع الأمان عند الفشل، يتم إلغاء تنشيط مخارج المرحل إذا فقدت طاقة النظام.
هل هذه الوحدة متوافقة مع نظام 3500/34 TMR؟
يستخدم 125712-01 عادة في معماريات أحادية أو غير تصويتية. تم تصميم وحدة 3500/34 خصيصًا لتطبيقات منطق التصويت الآمن ثلاثي الوحدات المتكرر (TMR).
