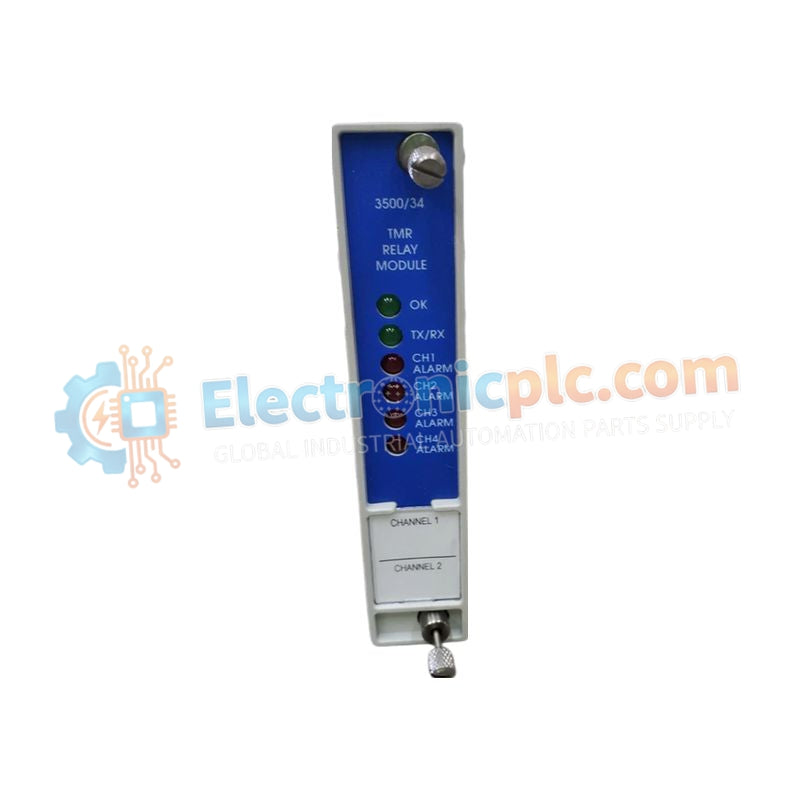

وحدة الترحيل 3500/34 (125712-01) هي وحدة ترحيل ذات موثوقية عالية مع ثلاث وحدات زائدة عن الحاجة (TMR) مصممة لنظام حماية الماكينات 3500 الذي طورته Bently Nevada. توفر هذه...
التوافر: الكمية المتبقية: 10
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
وحدة الترحيل 3500/34 (125712-01) هي وحدة ترحيل ذات موثوقية عالية مع ثلاث وحدات زائدة عن الحاجة (TMR) مصممة لنظام حماية الماكينات 3500 الذي طورته Bently Nevada. توفر هذه الوحدة الواجهة الحاسمة بين رف المراقبة ودوائر الإغلاق في حالات الطوارئ في تطبيقات حماية الماكينات الحساسة للسلامة.
تم تصميم 3500/34 للتحكم في السلامة الحاسم للمهام، ويستخدم منطق تصويت 2 من أصل 3 لضمان عدم تسبب تعطل ترحيل أو قناة واحدة في رحلات آلة خاطئة أو منع أوامر الإغلاق المشروعة. هذا يجعله يستخدم على نطاق واسع في أنظمة حماية المعدات الدوارة ذات القيمة العالية حيث تكون الموثوقية ووقت التشغيل ضروريين.
تتكون الوحدة من مجموعات تصويت ترحيل مستقلة يمكن تكوينها باستخدام برنامج تكوين رف 3500 للاستجابة لحالات الإنذار والخطر المحددة عبر رف المراقبة. تم اعتماد بنية السلامة TMR هذه على نطاق واسع في مرافق النفط والغاز وتوليد الطاقة والبتروكيماويات حيث تكون سلامة التكامل حرجة.
| البند | المواصفات |
|---|---|
| النموذج | 3500/34 |
| رقم الطلب | 125712-01 |
| منطق الترحيل | تصويت 2 من أصل 3 TMR |
| نوع الإخراج | مرحلات كهروميكانيكية من النوع C (SPDT) |
| تصنيف الاتصال | 5 أمبير عند 24 فولت تيار مستمر / 5 أمبير عند 240 فولت تيار متردد (مقاوم) |
| وقت الاستجابة | < 10 مللي ثانية (يعتمد على المنطق) |
| الأبعاد | 2.6 سم × 25.3 سم × 12.0 سم |
| الوزن | 1.35 كجم |
يستخدم 3500/34 (125712-01) بشكل شائع في:
أنظمة إيقاف التوربينات في حالات الطوارئ
تشغيل صمامات الوقود وصمامات الإيقاف
حماية القفل البيني لبدء تشغيل المحرك
دوائر إيقاف السلامة للضاغط والمضخة
إنه مناسب بشكل خاص للمصانع التي يجب فيها تجنب الرحلات الخاطئة مع الحفاظ على سلامة عالية لحماية الماكينات.
كيف يحمي تصويت TMR من الرحلات الخاطئة؟
تتطلب الوحدة قناتين على الأقل من أصل ثلاث قنوات ترحيل داخلية لاكتشاف حالة خطر قبل تغيير حالات ترحيل الإخراج. إذا اكتشفت قناة واحدة فقط خطأً، فسيقوم النظام بإنشاء إنذار تشخيصي ولكنه لن يؤدي إلى رحلة إغلاق.
هل هذه الوحدة متوافقة مع وحدة الترحيل 3500/32؟
يمكن أن تتعايش كلتا الوحدتين في نفس الرف. ومع ذلك، فإن 3500/34 مصمم خصيصًا لتطبيقات التصويت TMR، بينما يستخدم 3500/32 عادةً لوظائف حماية إخراج الترحيل البسيط.
