الوصف

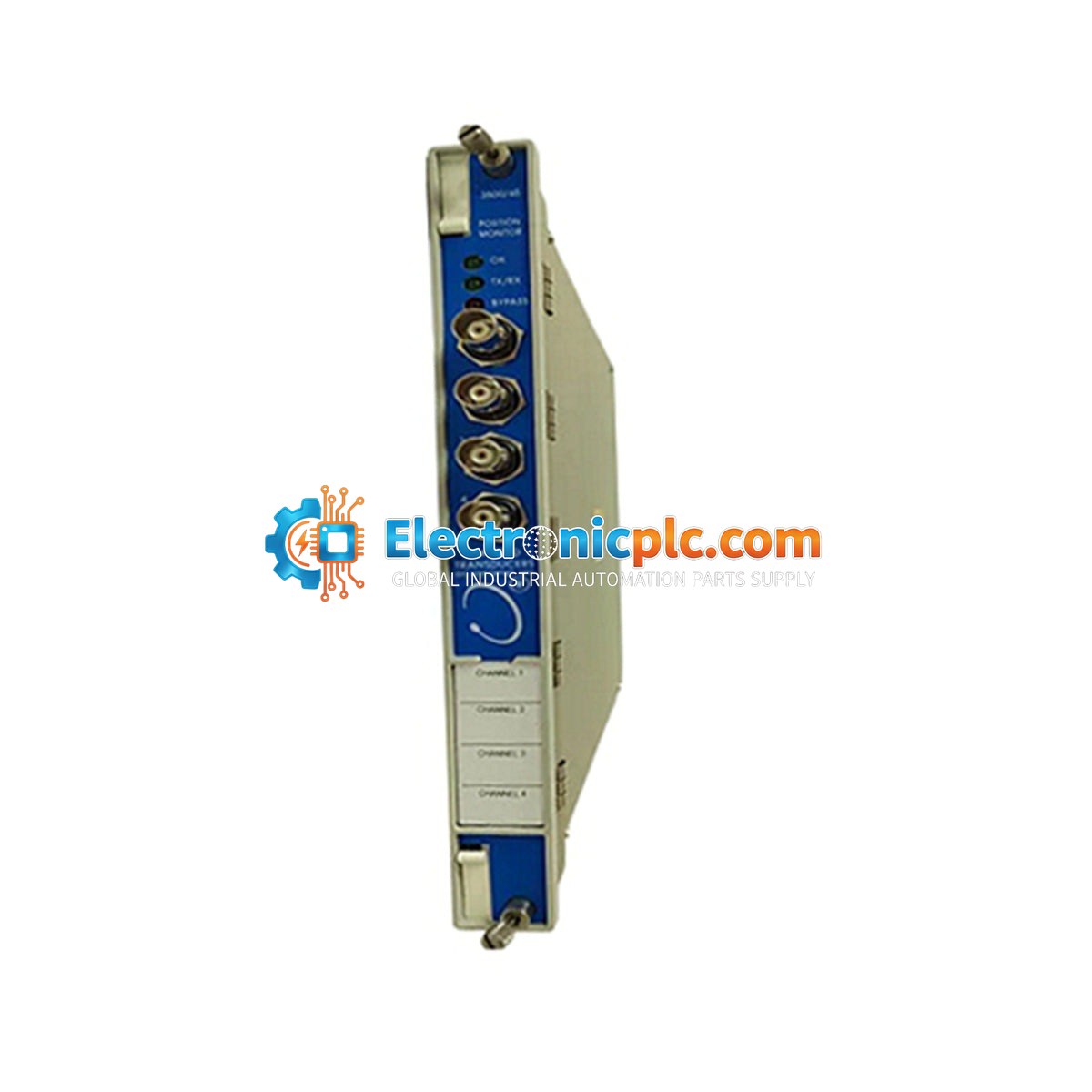

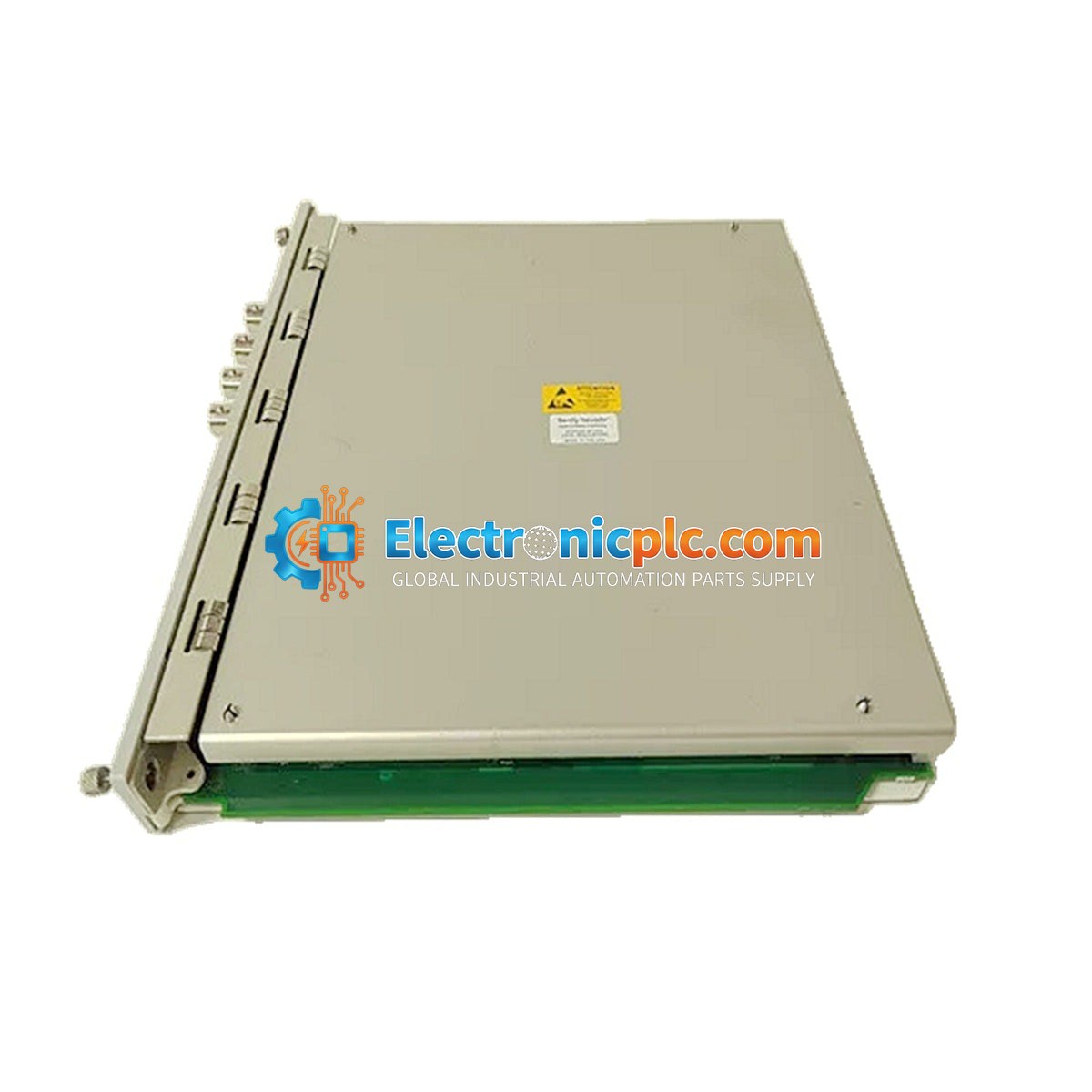

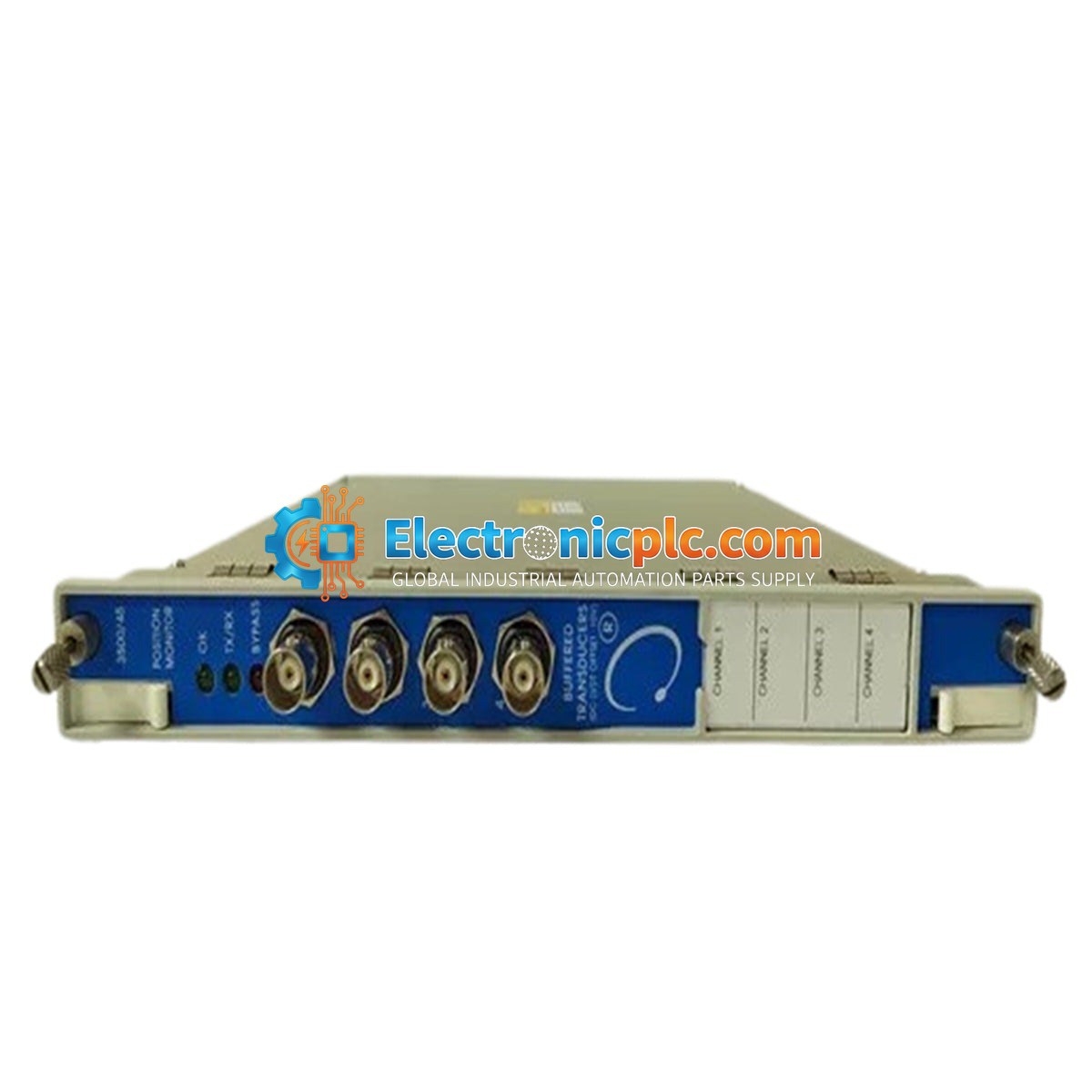

وحدة Bently Nevada 3500/40M 176449-01 هي وحدة مراقبة Proximitor بأربع قنوات مصممة لنظام حماية الماكينات 3500. توفر هذه الوحدة مراقبة مستمرة لاهتزازات وحركة الأجزاء الحساسة في الماكينات الدوارة. تستقبل الوحدة إشارات الإدخال من محولات القرب من Bently Nevada، وتقوم بتعديل هذه الإشارات، ومقارنتها بنقاط ضبط الإنذار التي يمكن للمستخدم برمجتها لضمان سلامة المعدات وموثوقيتها.

الميزات

• قدرة مراقبة رباعية القنوات ضمن وحدة واحدة.
• قابلة للتهيئة عبر برنامج 3500 Rack Configuration لأداء وظائف مراقبة محددة.
• تدعم أنواع قياس متعددة: الاهتزازات الشعاعية، الانحراف، REBAM (الحركة المطلقة للمحمل الكروي)، موضع الدفع، والتمدد التفاضلي.
• يتيح برمجة أزواج القنوات تشغيل وظيفتي مراقبة مختلفتين في وقت واحد على وحدة واحدة.
• توفر قيمًا ثابتة شاملة بما في ذلك القيم المباشرة، الفجوة، السعة، وتأخر الطور حسب الوظيفة المختارة.

التطبيقات

• الطاقة الكهربائية: التوربينات الغازية، التوربينات البخارية، التوربينات المائية، ووحدات توليد الطاقة.
• النفط والغاز: الضواغط الطاردة المركزية، الضواغط الترددية، ومضخات الضغط العالي.
• الصناعة الثقيلة: نافخات الأفران العالية، محركات مطاحن الدرفلة، والمراوح واسعة النطاق.
• التعدين والأسمنت: طواحين الكرات، الكسارات، وعلب التروس شديدة التحمل.
• معالجة المياه: مضخات المياه الكبيرة ومعدات معالجة مياه الصرف الصحي.

المواصفات الفنية

إرشادات التركيب

• المناولة: اتبع احتياطات ESD المناسبة عند مناولة الوحدة لمنع تلف المكونات الإلكترونية الحساسة.
• التركيب: تأكد من أن الوحدة مثبتة بالكامل في فتحة الرف 3500 وأن مسامير اللوحة الأمامية مشدودة لضمان التأريض الصحيح.
• التوصيل: قم بتوصيل محولات القرب بأطراف وحدة الإدخال/الإخراج المقابلة. تأكد من أن جميع دروع الكابلات متصلة بالأرضية المخصصة للرف لتقليل التداخل الكهرومغناطيسي (EMI).
• الطاقة: قم دائمًا بإيقاف تشغيل الرف أو التأكد من أن الفتحة غير نشطة قبل إدخال الوحدة أو إزالتها.
• المخرجات المخزنة: استخدم موصلات محورية باللوحة الأمامية للوصول التشخيصي المؤقت لإشارات المحول الخام.

الأسئلة الشائعة

ما هي الوظيفة الأساسية لوحدة 3500/40M؟
إنها وحدة مراقبة لحماية الآلات تقوم بمعالجة إشارات محولات القرب لتوفير بيانات الاهتزاز والموضع، وتشغيل الإنذارات إذا تجاوزت المعلمات نقاط الضبط المحددة للسلامة.

هل يمكنني مراقبة معلمات مختلفة على وحدة واحدة؟
نعم، يتم تهيئة القنوات في أزواج. يمكنك تعيين وظيفة مراقبة واحدة للقناتين 1 و 2، ووظيفة مختلفة للقناتين 3 و 4.

ما هو البرنامج المطلوب للتكوين؟
تتطلب الوحدة برنامج Bently Nevada 3500 Rack Configuration لتحديد وظائف القناة ونقاط ضبط الإنذار.
