وصف المنتج

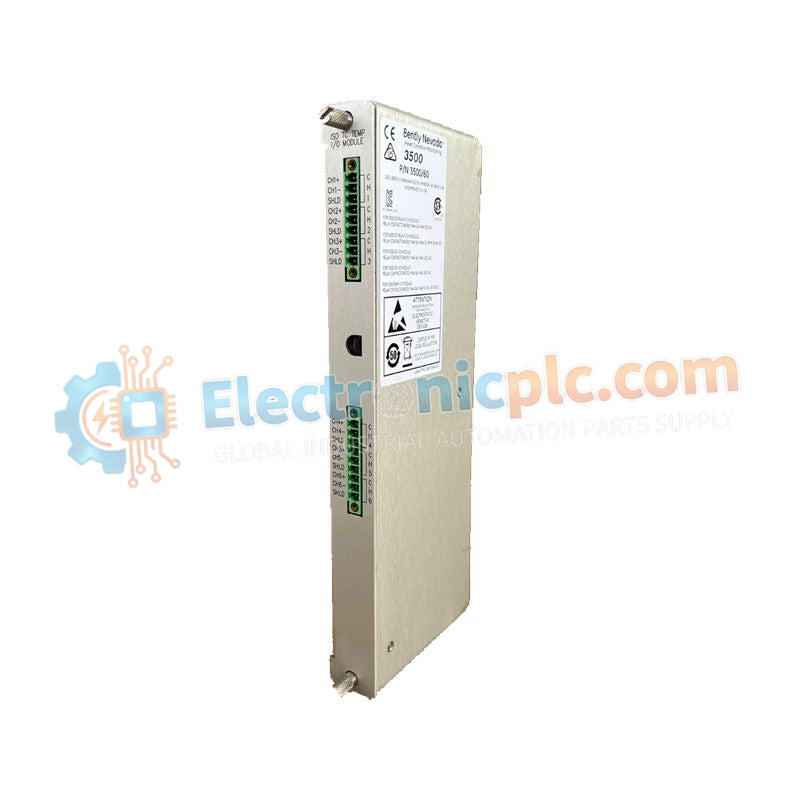

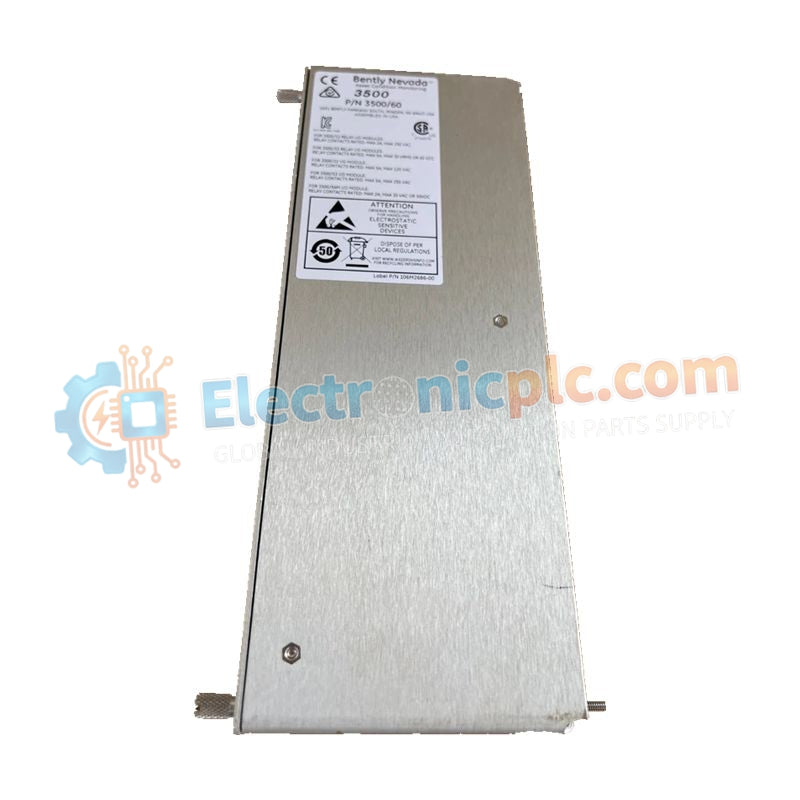

تُعد 3500/60 (133827-01) واجهة إدخال/إخراج متعددة الاستخدامات مصممة لنظام حماية الماكينات 3500 من Bently Nevada. تم تصميم هذا التعديل على الأجهزة لهياكل الإنهاء الخارجي (ET)، مما يتيح تبسيط توصيل الأسلاك الميدانية من خلال الكتل الطرفية عن بعد وكابلات الإشارة المخصصة.

توفر الوحدة الواجهة الأساسية للمراقبة الحرارية للآلات الدوارة الحيوية، وتدعم كلًا من كاشفات درجة حرارة المقاومة (RTDs) والمزدوجات الحرارية (TCs). تتميز 133827-01 بميزة تقنية رئيسية وهي تكوين الإدخال المرن: يمكن للمهندسين تكوين الوحدة لست قنوات من أنواع المستشعرات المتطابقة أو مزج مدخلات RTD و TC لتلبية متطلبات مراقبة درجة حرارة الغلاف أو المحمل أو العملية المحددة.

على عكس النسخة المعزولة، فإن هذا النموذج غير معزول، مما يجعله مناسبًا لبيئات الخزانات عالية الكثافة حيث تتم إدارة التحكم في جهد الوضع المشترك على مستوى تأريض النظام أو المصنع.

المواصفات الفنية

القدرات الوظيفية وتكامل TMR

عند نشرها في تطبيقات عالية الموثوقية، تدعم 3500/60 (133827-01) تجميع التكرار الثلاثي للوحدات (TMR). في هذا الهيكل، تعمل ثلاثة أجهزة مراقبة بالتوازي باستخدام منطق التصويت 2 من أصل 3.

يضمن ذلك أن عطل مستشعر أو وحدة واحدة لا يؤدي إلى تعثر حماية خاطئ، وبالتالي يحافظ على توافر المصنع مع الحفاظ على سلامة حماية الماكينات. هذه التكوينات شائعة في توربينات الغاز، وتوربينات البخار، وسلاسل الضواغط الحيوية.

سيناريوهات التطبيق

تستخدم الوحدة على نطاق واسع في:

• مراقبة درجة حرارة غلاف توربينات الغاز والبخار

• الإشراف على درجة حرارة معدن المحمل

• الحماية الحرارية للضاغط والمحرك

• الآلات الحيوية للسلامة التي تتطلب منطق حماية يعتمد على TMR

الأسئلة الشائعة التقنية

ما الفرق بين هذه الوحدة والنسخة المعزولة 133835-01؟
ال 133827-01 هي وحدة غير معزولة مخصصة للتطبيقات ذات التأريض المشترك أو العزل الخارجي. توفر النسخة 133835-01 عزلًا غلفانيًا بين القنوات لتعزيز مناعة الضوضاء وحماية حلقة التأريض.

هل يمكنني استخدام هذه الوحدة للإنهاء الداخلي؟
لا. تم تصميم 3500/60 (133827-01) خصيصًا لتكوينات الإنهاء الخارجي (ET). وهي غير متوافقة ميكانيكيًا أو كهربائيًا مع مجموعات الإنهاء الداخلية.
