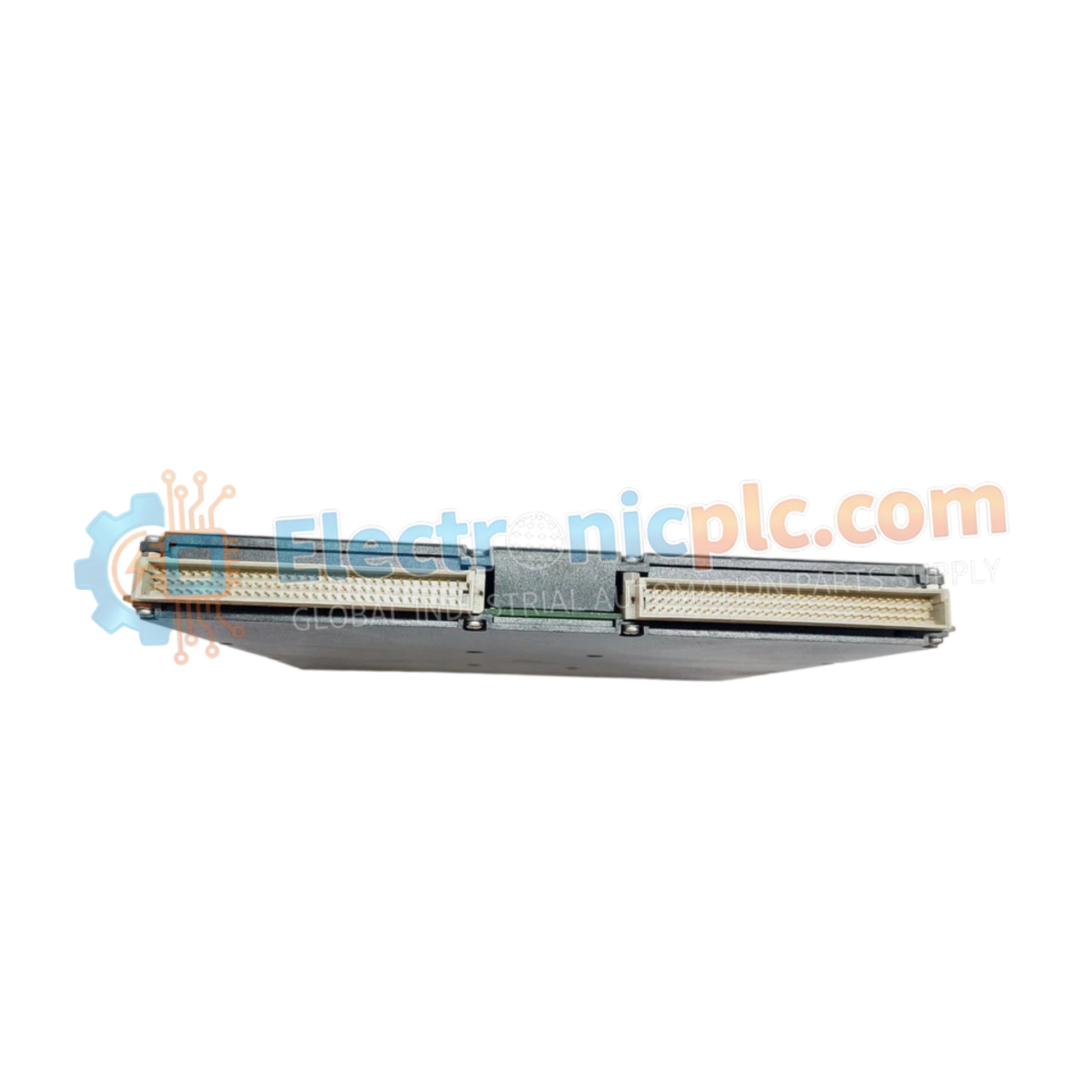

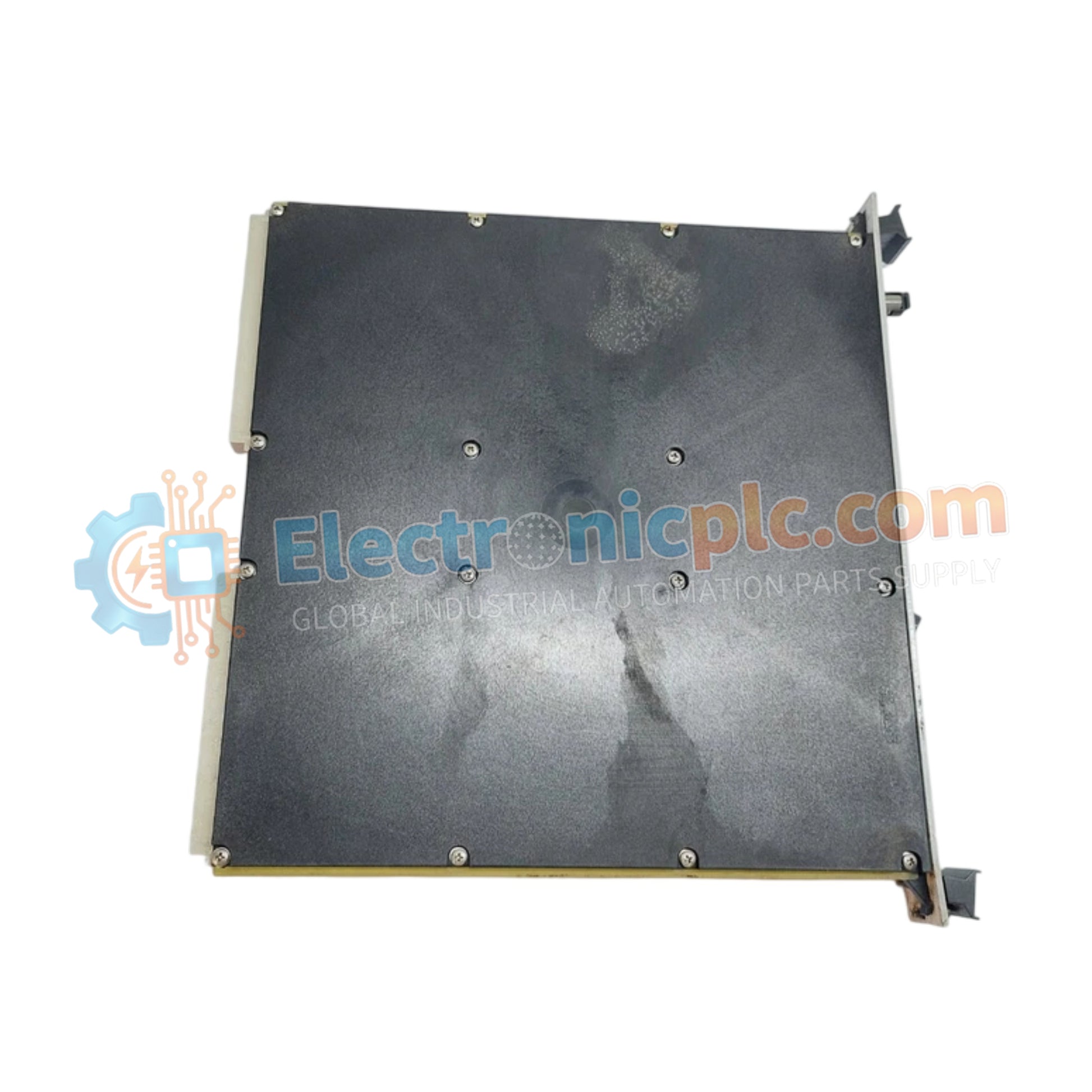

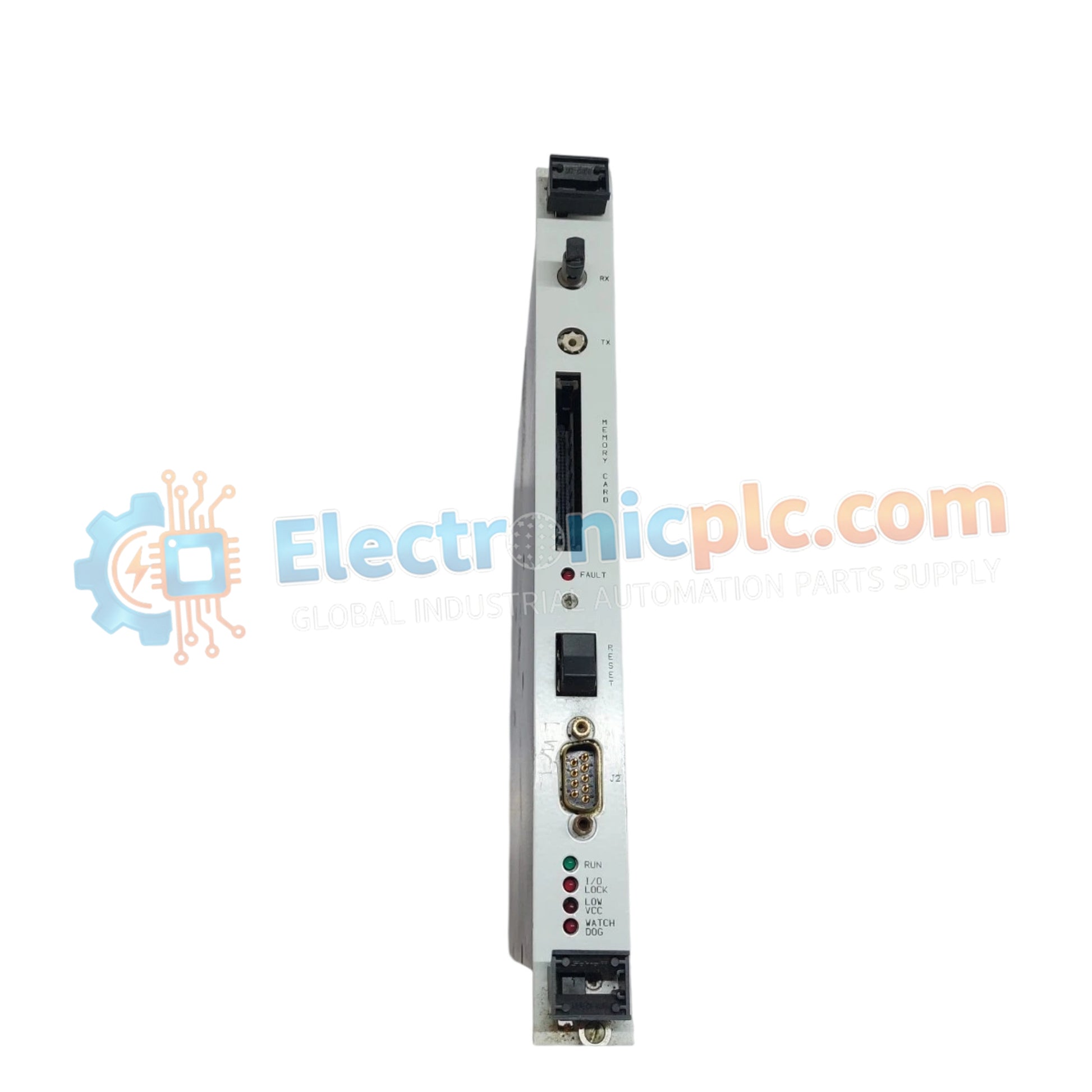

يعمل جهاز Woodward 5009-421، والمُفهرس أيضاً باسم وحدة الإدخال/الإخراج المنفصلة الطرفية الميدانية MicroNet 5009-421، كمكون أجهزة مخصص لتبديل الإشارات المنفصلة وتوجيه الاتصالات متعددة المنافذ ضمن شبكات نظام التحكم في توربينات الغاز MicroNet. تدير الوحدة 12 مخرجاً مرحلاً منفصلاً بينما تعمل كمركز شبكة عبر ست واجهات إيثرنت 10/100BaseT إلى جانب وصلات RS232 وRS422 التسلسلية ضمن نطاق دخل طاقة يتراوح من 18 إلى 32 فولت تيار مستمر.

تفكيك اللاحقة ومصفوفة النموذج

يتم توفير وحدة Woodward 5009-421 كتجميع أجهزة ثابتة لمنصة التحكم MicroNet. لا توجد خيارات فرعية متغيرة للشرطات أو لاحقات تكوين إقليمية لهذا الرقم الأساسي للجزء، مما يضمن قابلية التبادل الوظيفي المباشر بين الأطراف الموصلة عبر توصيلات الأجهزة الميدانية.

مواصفات الأجهزة

ملامح تبديد الحرارة من المشتت الحراري

تتضمن بنية الوحدة مسارات توصيل حراري سلبية عبر هيكل التركيب الهيكلي لتحسين ملامح تبديد الحرارة الداخلية أثناء التشغيل متعدد القنوات. تعمل دوائر تحويل الطاقة الداخلية على خفض طاقة المجال 18-32 فولت تيار مستمر إلى قضبان داخلية منظمة 12 فولت تيار مستمر، مما يتبدد الحرارة التشغيلية بالتساوي عبر غلاف اللوحة الخلفية دون الحاجة إلى مراوح هواء قسرية. يضمن هذا الملف الحراري إجهادًا منخفضًا للمكونات عبر جميع قنوات المرحل الـ 12 وشرائح مفاتيح الاتصال المدمجة تحت درجات حرارة محيطة مستمرة تصل إلى 40 درجة مئوية.

الأسئلة الشائعة

س: كيف يتعامل تحويل الطاقة الداخلي مع تقلبات طاقة المجال الاسمية؟

ج: تقبل دائرة تنظيم الطاقة المدمجة نافذة إدخال واسعة تتراوح من 18 إلى 32 فولت تيار مستمر، وتكيف طاقة المجال إلى 12 فولت تيار مستمر منظم عند 650 مللي أمبير لتشغيل المنطق الداخلي ومشغلات ملف المرحل دون انقطاع.

س: ما هي الشبكات المدعومة بواسطة منافذ الإيثرنت الستة المدمجة؟

ج: تعمل واجهات إيثرنت 10/100BaseT الستة ككتلة مفتاح طبقة 2 غير مُدارة، وتدعم وصلات شبكة النجمة الزائدة، أو الشجرة، أو السلسلة بين الرفوف الفرعية MicroNet المجاورة وعقد واجهة الإنسان والآلة (HMI).

س: ما هي العزلة الكهربائية الموجودة على دوائر الاتصال التسلسلي RS232 وRS422؟

ج: تتميز أجهزة الإرسال والاستقبال التسلسلية المدمجة بحواجز عزل جلفانية داخلية مصممة للقضاء على حلقات الجهد الأرضي وتيارات الاندفاع النمطية المشتركة بين الأجهزة الميدانية المتصلة وهيكل وحدة التحكم الأساسية.

إرشادات التثبيت الميداني

1. قم بتركيب الوحدة داخل حاوية تحكم صناعية نظيفة، NEMA 12 أو IP54، مع التأكد من الحفاظ على درجة حرارة الهواء المحيط بين 0 درجة مئوية و 40 درجة مئوية.
2. قم بتثبيت إطار الهيكل بإحكام باللوحة الخلفية باستخدام أدوات قياسية عبر جميع نقاط تثبيت الهيكل المثقوبة مسبقًا لإنشاء تأريض أرضي قوي.
3. قم بتوصيل مصدر الطاقة الأساسي 18-32 فولت تيار مستمر باستخدام موصلات نحاسية مجدولة 16 AWG، مع التحقق من قطبية الطرف الصحيحة قبل تنشيط الدائرة.
4. قم بتركيب صمامات ثنائية (diodes) أو شبكات كبح RC مباشرة عبر أحمال المرحلات الاستقرائية الخارجية لقمع عابرات الجهد الاستقرائي أثناء أحداث تبديل الإخراج.
5. قم بتوجيه كابلات الإيثرنت والاتصال التسلسلي عبر مجاري الأسلاك ذات الجهد المنخفض المخصصة، مع الحفاظ على مسافة لا تقل عن 200 مم من خطوط التيار المتردد عالية الجهد.
