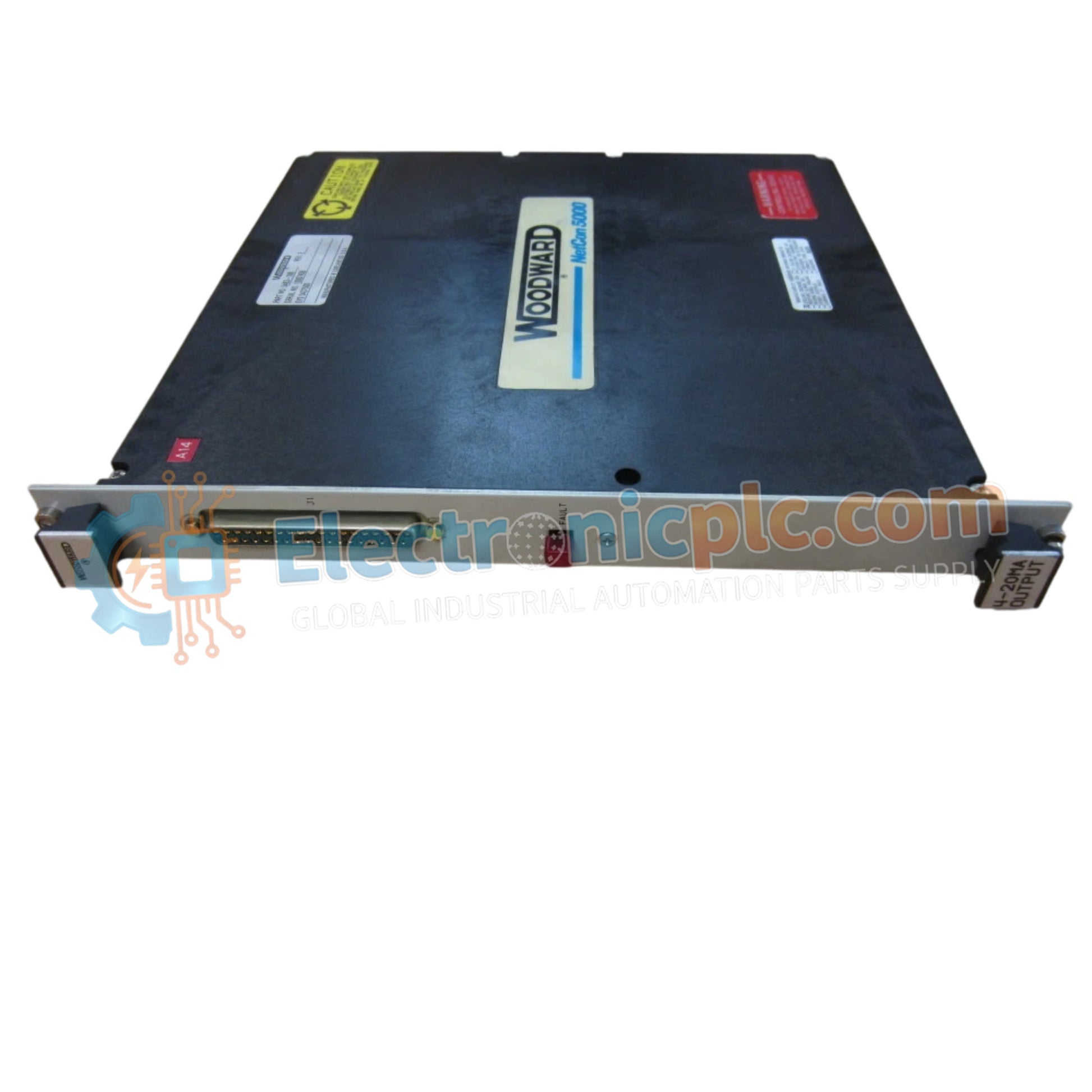

تعمل الوحدة Woodward 5463-786، والمفهرسة أيضًا باسم وحدة الإخراج التناظري 5463-786، كمكون أجهزة مخصص لتحويل أوامر التحكم الرقمية إلى إشارات تيار 4-20 مللي أمبير ضمن منصات أتمتة NetCon.

تفكيك اللاحقة ومصفوفة النموذج

يمثل التعيين 5463-786 مجموعة أجهزة ثابتة بدون لواحق خيارات المصنع المحددة في وثائق المجال القياسية. يتم تطبيق تخصيصات القنوات الأساسية القياسية:

• 5463: سلسلة الأجهزة الأساسية لمكونات تحكم NetCon.
• 786: تكوين أجهزة وحدة إخراج تناظري 8 قنوات.

مواصفات الأجهزة

استجابة رد فعل حلقة المشغل وتنظيم الإشارة

توفر الوحدة 5463-786 توليد تيار دقيق للحفاظ على استجابة رد فعل حلقة المشغل المستقرة تحت أحمال التشغيل الديناميكية. تقوم محولات رقمية إلى تناظرية داخلية بتكييف قيم الإدخال من اللوحة الخلفية إلى حلقات 4-20 مللي أمبير منظمة متصلة بصمامات التحكم والمشغلات الصناعية. يدير التصميم ملفات تعريف تبديد الحرارة للمبدد الحراري عبر جميع القنوات الثماني النشطة لتقليل انحراف تيار الحلقة أثناء التشغيل المستمر للإخراج.

الأسئلة المتداولة

س: كيف تشير الوحدة 5463-786 إلى أعطال تشخيص القناة؟

ج: تشتمل الوحدة على مؤشرات LED في اللوحة الأمامية توفر تنبيهات مرئية للأعطال للتحقق من حالة التشخيص أثناء التشغيل.

س: ما نوع إشارة الإخراج التي تولدها الوحدة 5463-786 للأجهزة الميدانية؟

ج: تقوم الوحدة بتحويل أوامر التحكم الرقمية الداخلية إلى إشارات حلقة تيار تناظرية قياسية 4-20 مللي أمبير.

س: ما هو تكوين التركيب المطلوب للتركيب الفعلي؟

ج: يستخدم الجهاز تصميم هيكل للتركيب على لوحة مصمم للتكامل مع حاويات صناعية.

إرشادات التركيب في الموقع

• افصل طاقة الرف الرئيسي قبل تركيب أو توصيل مجموعة الأجهزة 5463-786.
• قم بتوجيه أسلاك إشارة الخرج 4-20 مللي أمبير في كابلات زوج ملتف محمية معزولة عن خطوط طاقة المحركات ذات الجهد العالي.
• قم بتأريض درع الكابل عند نقطة إنهاء واحدة على قضيب التأريض لهيكل الخزانة لمنع ضوضاء الحلقة الأرضية.
• تأكد من أن فتحات اللوحة وأجهزة التركيب تتوافق مع الأبعاد المادية للإطار 220 × 140 × 60 مم للسماح بالتبريد الحراري المناسب.
