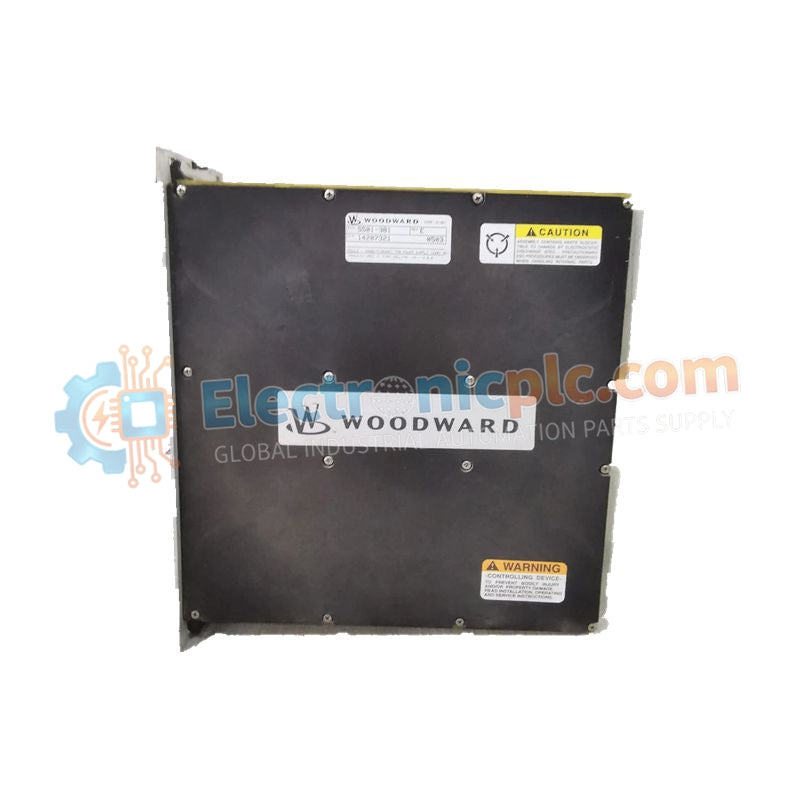

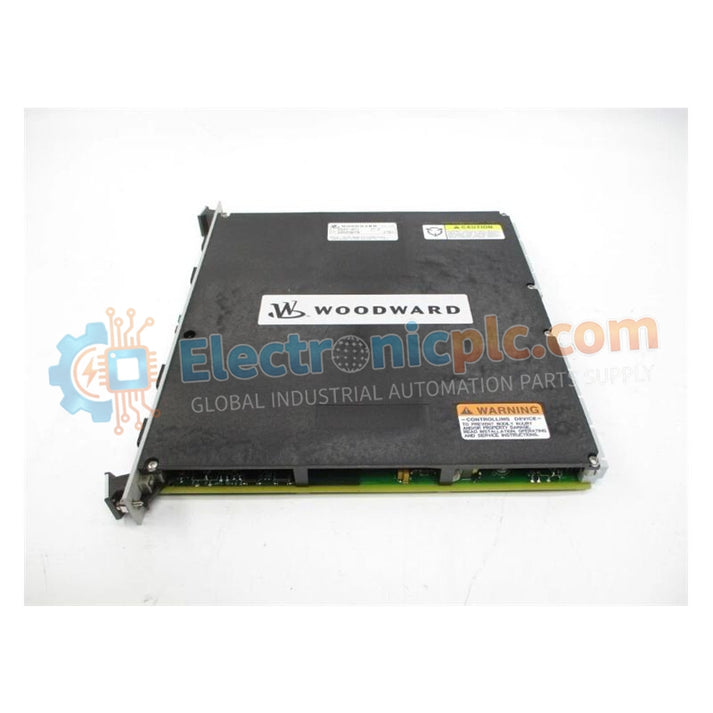

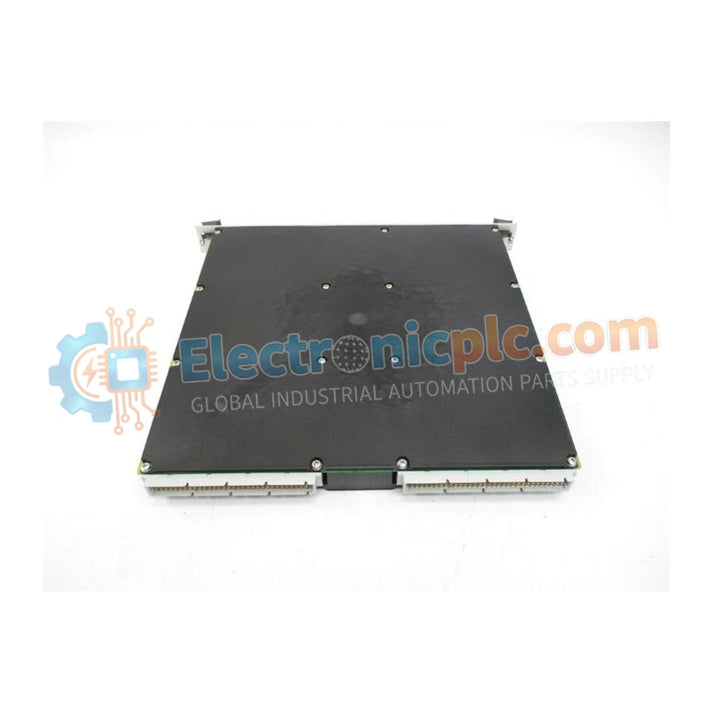

تم تكوينه لموازنة الحمل متعدد الوحدات وتوزيع الطاقة في أنظمة التحكم في المولدات، يوفر Woodward 5500-577 (5500-577 وحدة مشاركة الحمل) تنفيذًا ماديًا/كهربائيًا مباشرًا. تعالج مكونات الأجهزة هذه إشارات الربط البيني التناظرية لتنسيق مشاركة الطاقة النشطة عبر المحركات الأولية المتوازية دون إحداث عدم استقرار في التحكم.

توضيح اللاحقة ومصفوفة النموذج

• 5500-577: تكوين وحدة مشاركة الحمل القياسية التي تتميز بدوائر واجهة مرسل ومستقبل تناظرية مدمجة لشبكات مزامنة متعددة المحركات.

مواصفات الأجهزة

استجابة تغذية الارتداد لحلقة المشغل والملفات الحرارية

يتضمن الجهاز مضخمات تخزين مؤقت تفاضلية متخصصة مصممة لتثبيت معدلات استجابة تغذية الارتداد لحلقة المشغل أثناء عمليات نقل الحمل المتوازي. تدير ملفات تبديد حرارة المشتت الحراري الداخلية الأحمال التشغيلية المستمرة داخل لوحات التحكم المغلقة دون الحاجة إلى تبريد نشط. يقوم قمع التشويه التوافقي المتقدم على خطوط الربط البيني بتصفية الضوضاء الكهربائية ذات الوضع المشترك التي تنشأ من حافلات المولدات عالية الطاقة.

الأسئلة المتداولة

س: كيف تتواصل وحدة مشاركة الحمل مع وحدات التحكم الأخرى في المولدات المتوازية؟

ج: تستخدم الوحدة خط ربط بيني تناظري منخفض المستوى مخصصًا، ينقل ويستقبل إشارات حمل تناسبية لمساواة توزيع الطاقة النشطة عبر جميع الوحدات المتصلة بالشبكة.

س: هل يمكن معايرة هذه الوحدة لتقييمات مختلفة لقوة المولد بالكيلوواط في إعداد متعدد الوحدات؟

ج: نعم، تسمح تعديلات التحجيم المدمجة للفنيين بمعايرة استجابة إشارة الحمل لتتناسب مع قدرات المحرك الأولية المتباينة داخل نفس شبكة قضبان التوصيل.

إرشادات التثبيت الميداني

• قم بتركيب الوحدة بإحكام داخل حاوية تحكم صناعية مؤرضة، مع ضمان محاذاة الفتحة المناسبة مع موصلات حافلة اللوحة الخلفية.
• قم بتشغيل كابلات مزدوجة مجدولة ومحمية لخطوط الربط البيني لمشاركة الحمل، مع إنهاء سلك تصريف الدرع في أحد الطرفين فقط لمنع حلقات التأريض.
• تأكد من أن جميع الوحدات المتوازية تشترك في أرضية مرجعية مشتركة للنظام قبل تنشيط خطوط حافلة الربط البيني.
