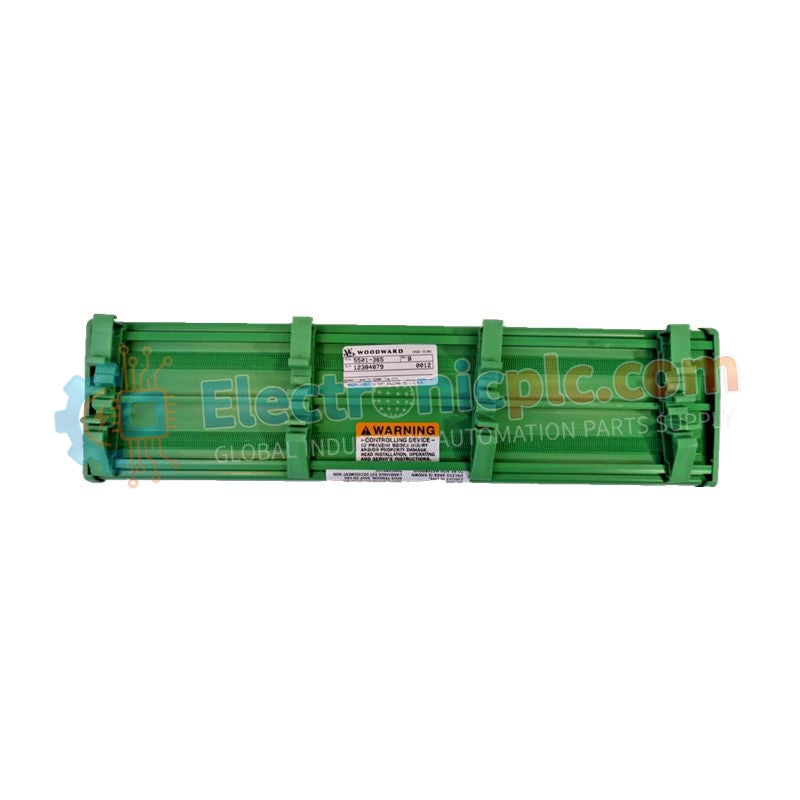

تُعد Woodward 5501-365 وحدة إدخال/إخراج تماثلي (I/O) عالية الكثافة مصممة لمنصات التحكم MicroNet و MicroNet Plus. تعمل كواجهة أساسية بين وحدة التحكم الرقمية وأجهزة الاستشعار الميدانية في أنظمة التحكم في التوربينات الصناعية و المحركات. تدير الوحدة الحصول على بيانات المستشعر...
التوافر: الكمية المتبقية: 99
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
تُعد Woodward 5501-365 وحدة إدخال/إخراج تماثلي (I/O) عالية الكثافة مصممة لمنصات التحكم MicroNet و MicroNet Plus. تعمل كواجهة أساسية بين وحدة التحكم الرقمية وأجهزة الاستشعار الميدانية في أنظمة التحكم في التوربينات الصناعية و المحركات. تدير الوحدة الحصول على بيانات المستشعر الهامة (مثل الضغوط، درجات الحرارة، و المواضع) بينما تدفع في نفس الوقت المحركات النسبية و الصمامات.
بخلاف المحولات الطرفية، تُعد 5501-365 عبارة عن لوحة دوائر مطبوعة إلكترونية (PCB) مثبتة على رف توفر تكييف الإشارة و العزل الغلفاني اللازمين لدورات التحكم الدقيقة في المحافظ و الوقود. تتميز بمعدلات أخذ عينات عالية السرعة وتشخيصات متطورة مدمجة لمراقبة الدوائر المفتوحة أو الإشارة خارج النطاق، مما يضمن أعلى مستويات سلامة النظام في تطبيقات توليد الطاقة و القيادة الميكانيكية.
| المواصفات | التفاصيل |
|---|---|
| رقم الموديل | 5501-365 |
| توافق المنصة | MicroNet / MicroNet Plus / MicroNet Simplex |
| نوع الوحدة | مدخل ومخرج تماثلي (I/O مدمج) |
| دقة قناة الإدخال | ±0.1% من المقياس الكامل |
| نطاق الإشارة (I/O) | قابل للتكوين برمجيًا 4–20 mA أو 0–5 VDC |
| مصدر الطاقة | داخلي 24 VDC (عبر اللوحة الخلفية) |
| واجهة الاتصال | ناقل لوحة خلفية متوازية عالي السرعة (RS-485 لتشخيصات متخصصة) |
| الدقة | محولات A/D و D/A بدقة 14 بت أو 16 بت |
| جهد العزل | 500 Vrms (من الميدان إلى المنطق) |
| معدل التحديث | متزامن مع معدل مهمة وحدة المعالجة المركزية (بسرعة تصل إلى 5 مللي ثانية) |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +60 درجة مئوية (درجة حرارة داخلية للرف) |
| الأبعاد | 100 ملم × 50 ملم × 30 ملم |
| الوزن | 0.4 كجم |
تُستخدم 5501-365 عادةً في أنظمة التحكم في التوربينات الغازية، حيث تراقب معلمات مثل ضغط المشعب و درجة حرارة العادم، بينما تتحكم في نفس الوقت في موضع صمام الوقود. قدرتها على التعامل مع المدخلات والمخرجات على بطاقة واحدة تجعلها حلاً فعالاً لتقليل مساحة الهيكل في هياكل التحكم متوسطة الحجم.
نعم، تدعم 5501-365 التكوين المستقل للقنوات، مما يسمح لك بمزج أنواع الإشارات حسب متطلبات إعداد أجهزتك المحددة.
عند استخدامها في هيكل MicroNet Plus مع إصدار البرنامج المناسب، تدعم 5501-365 الاستبدال السريع. ومع ذلك، يجب دائمًا اتباع إجراءات السلامة القياسية لأنظمة التحكم في التوربينات.
تتضمن 5501-365 مراقبة متكاملة للدائرة. إذا انخفضت إشارة 4-20 مللي أمبير عن 4 مللي أمبير (مما يشير إلى كسر في السلك)، تقوم الوحدة بوضع علامة خطأ على وحدة المعالجة المركزية (CPU)، مما يسمح للنظام ببدء إيقاف تشغيل آمن أو التبديل إلى مستشعر احتياطي.
