الوصف

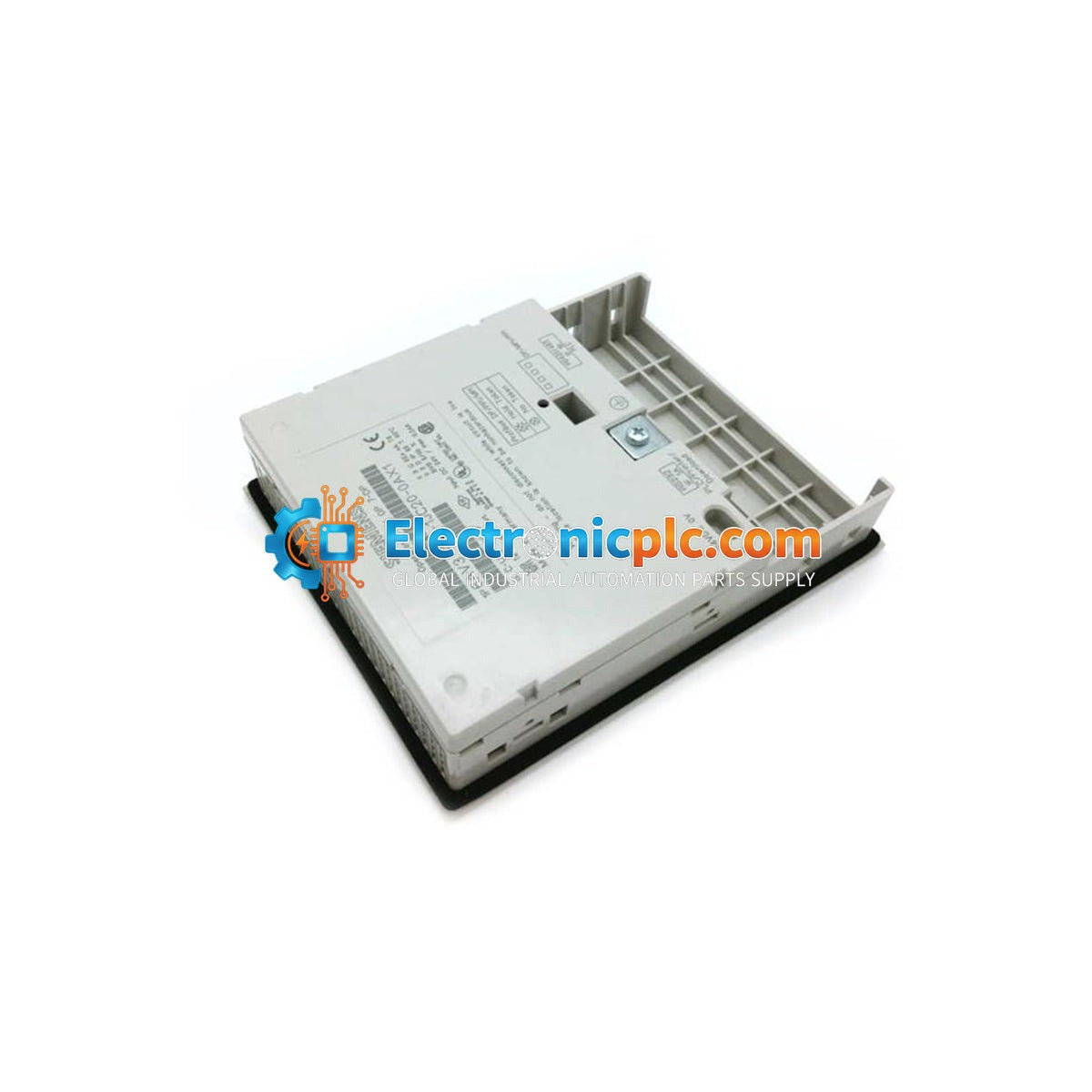

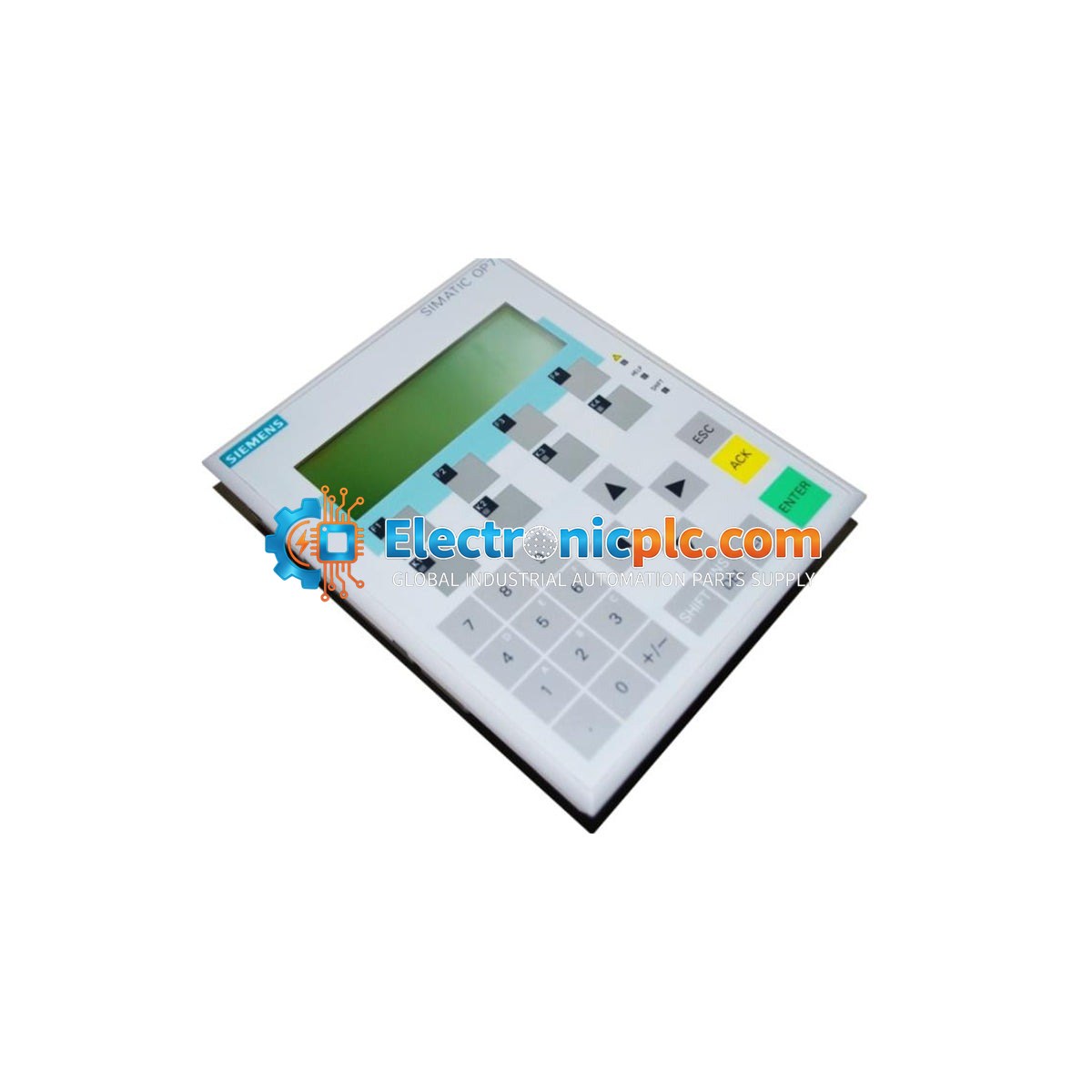

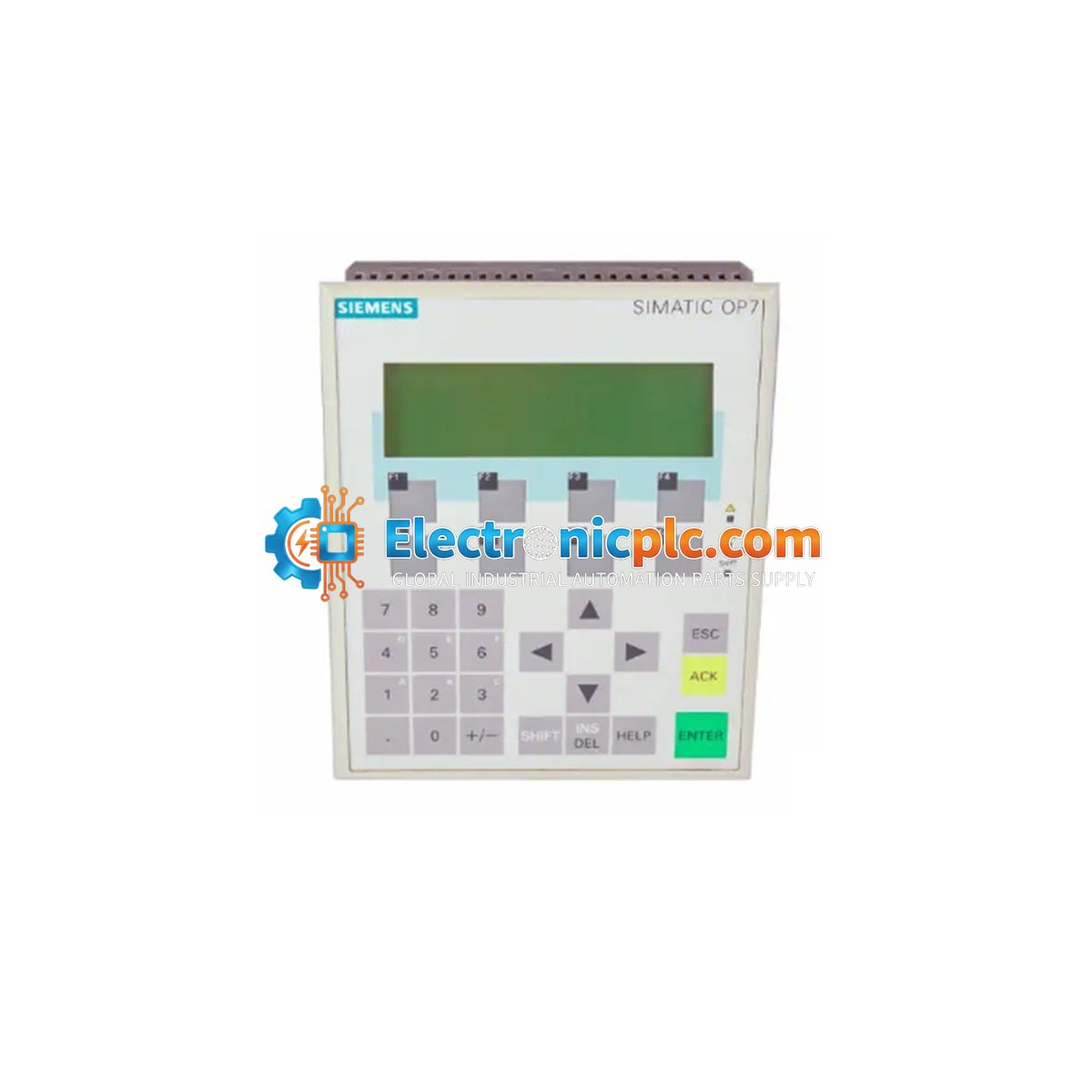

Siemens 6AV3607-1JC20-0AX1 هو لوحة تشغيل SIMATIC OP7/DP مصممة لمهام واجهة الإنسان والآلة (HMI) ضمن بيئات الأتمتة الصناعية. كجزء من سلسلة واجهة تشغيل SIMATIC S7 القديمة، توفر هذه الوحدة إمكانيات تحكم ومراقبة موثوقة للأنظمة القائمة على PLC. يُرجى ملاحظة أن هذا المنتج تم إيقاف تصنيعه رسميًا من قبل الشركة المصنعة في 1 أكتوبر 2018.

الميزات

• شاشة عرض LC عالية التباين مع إضاءة خلفية LED مدمجة لرؤية واضحة في ظروف الإضاءة المختلفة.
• تكوين الشاشة: 4 أسطر مع 20 حرفًا في كل سطر، ويتميز بارتفاع حرف 8 مم.
• واجهة اتصال PROFIBUS-DP مدمجة للتكامل السلس في شبكات الأتمتة Siemens S7.
• تصميم واجهة تشغيل مدمج مناسب لتطبيقات التثبيت على اللوحة.
• جهد التشغيل: 24 VDC مع استهلاك تيار 0.24 أمبير.

التطبيقات

يستخدم OP7/DP عادةً في قطاعات التصنيع وأتمتة العمليات لمراقبة حالة الماكينة، وتعديل نقاط الضبط، وإدارة بيانات التشخيص بالاقتران مع وحدات التحكم SIMATIC S7.

المواصفات الفنية

إرشادات التثبيت

• تأكد من أن خزانة التحكم توفر تهوية كافية للحفاظ على درجات حرارة التشغيل ضمن الحدود المحددة.
• الوحدة مصممة للتثبيت على اللوحة؛ تأكد من وضع الحشية بشكل صحيح للحفاظ على درجة الحماية المطلوبة من الدخول.
• استخدم كابلات محمية لاتصالات PROFIBUS-DP لتقليل التداخل الكهرومغناطيسي (EMI).
• تحقق من أن مصدر الطاقة 24 VDC مستقر ومؤرض بشكل صحيح قبل توصيل الجهاز.
• افصل دائمًا الطاقة قبل إجراء أي تغييرات في الأسلاك أو الصيانة لمنع التلف الكهربائي.

الأسئلة الشائعة

هل 6AV3607-1JC20-0AX1 لا يزال متاحًا من الشركة المصنعة؟

لا، تم إيقاف إنتاج هذا الطراز من قبل Siemens في 1 أكتوبر 2018. وهو متاح حاليًا فقط من خلال قنوات السوق الثانوية أو كمخزون مجدد.

ما هو بروتوكول الاتصال الذي يدعمه هذا OP7؟

يدعم هذا الطراز المحدد (OP7/DP) بروتوكول الاتصال PROFIBUS-DP للاتصال بوحدات التحكم Siemens SIMATIC S7.
