الوصف

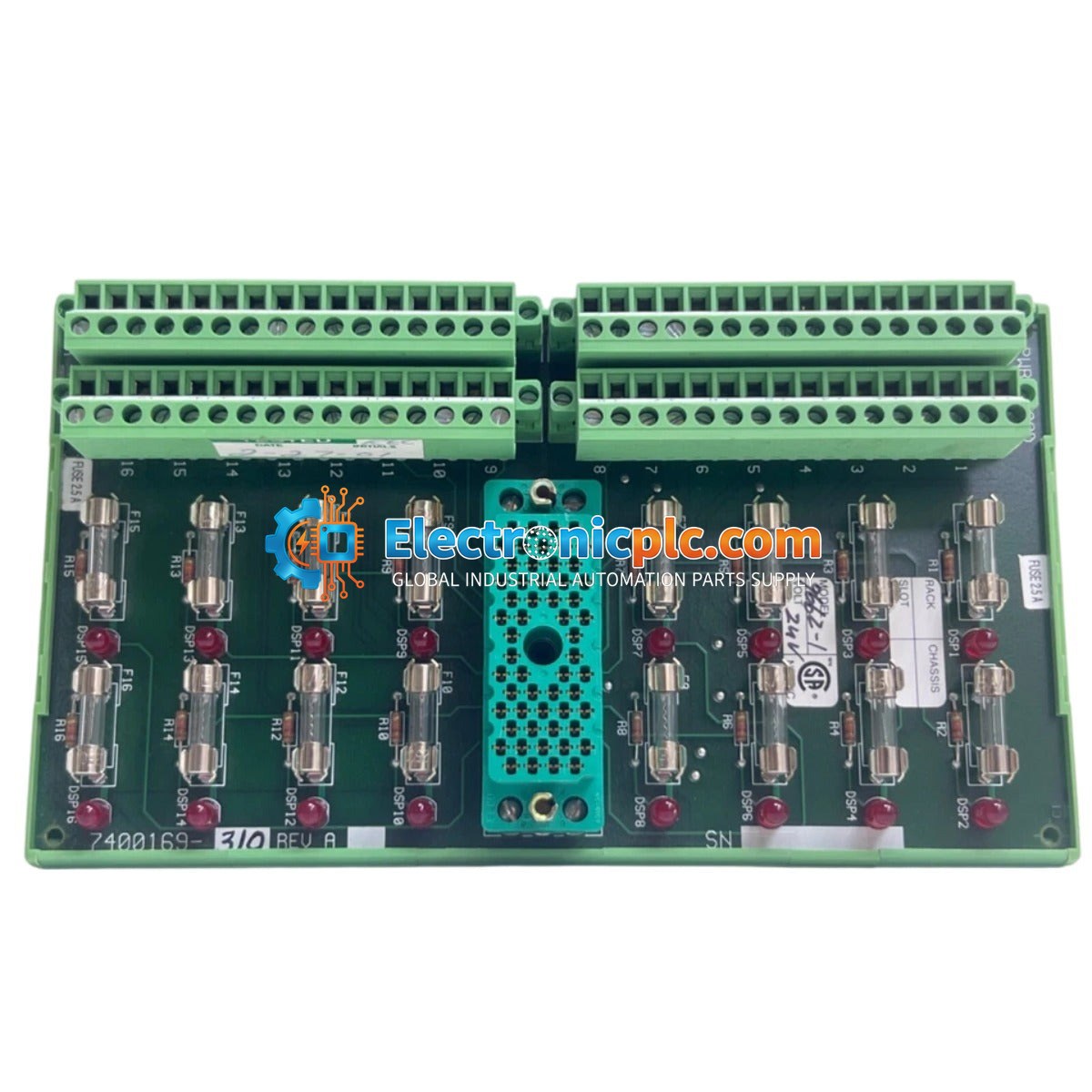

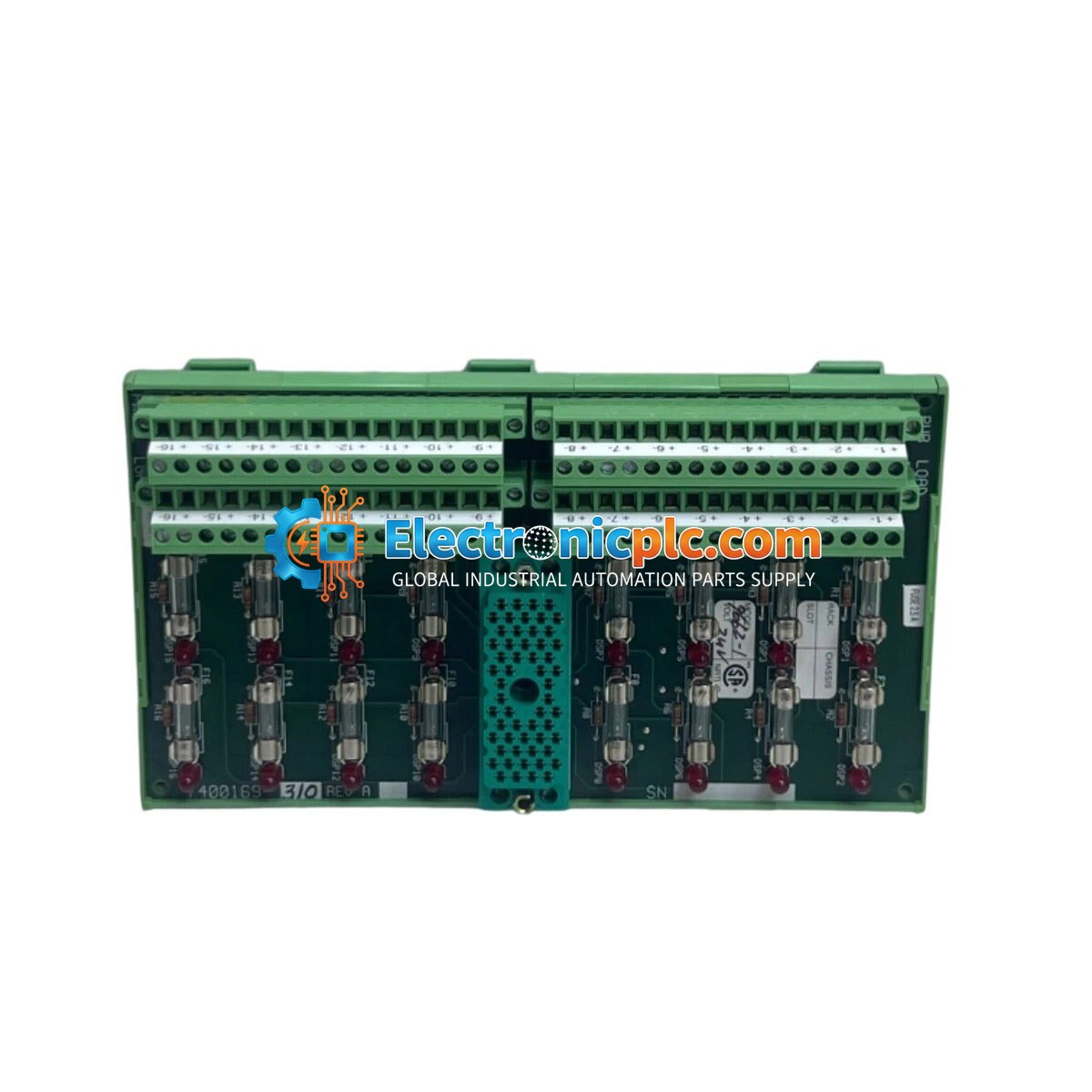

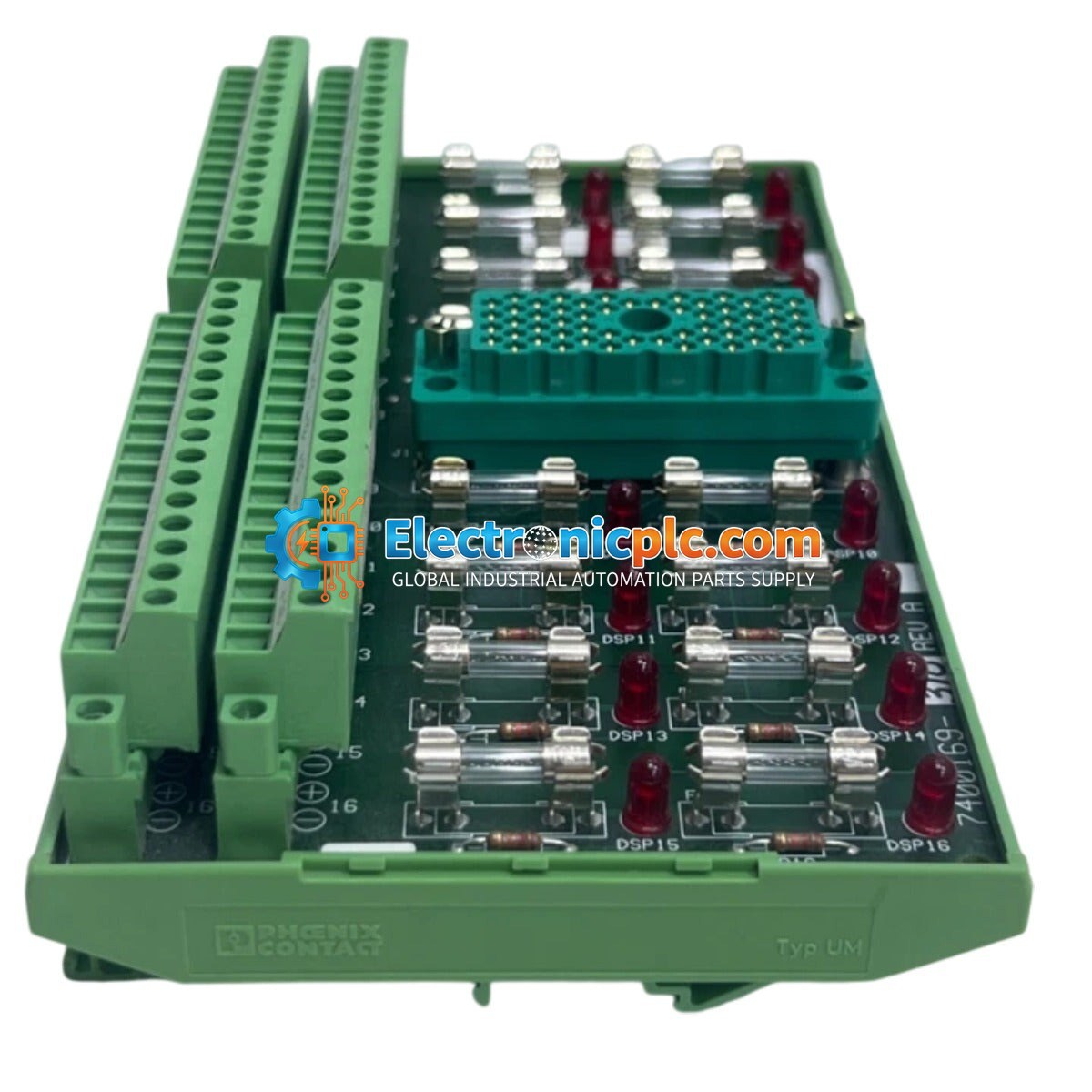

لوحة الأطراف 7400169-310 هي لوحة أطراف عالية الكثافة مصممة لنظام السلامة الثلاثي المتكرر (TMR) من Triconex. يعمل هذا المكون كواجهة مادية حاسمة بين الأجهزة الميدانية ووحدات الإدخال/الإخراج لوحدة التحكم Tricon. وهي مصممة للنشر في القطاعات الصناعية ذات الموثوقية العالية بما في ذلك معالجة البتروكيماويات وتوليد الطاقة واستكشاف النفط البحري. من خلال توفير نقاط إنهاء آمنة ومنخفضة المعاوقة لإشارات الحقول، تضمن اللوحة 7400169-310 سلامة الإشارة عبر حلقة الأمان. تيسر بنيتها المتينة الأسلاك والصيانة السريعة، مما يلعب دورًا حيويًا في تقليل متوسط وقت الإصلاح (MTTR) ومنع توقف النظام غير المجدول في بيئات SIL 3.

الميزات

• مصممة للتكامل السلس مع وحدات الإدخال/الإخراج لوحدة التحكم في السلامة Triconex TMR.
• التصميم الكهربائي السلبي يضمن عدم وجود تأخير في الإشارة لحلقات الأمان الحساسة.
• مصفوفة كتل أطراف عالية الكثافة لتوزيع فعال لإشارات الحقول.
• طلاء واقي يطبق على أسطح لوحات الدوائر لتعزيز المقاومة ضد الرطوبة والملوثات الجوية.
• مسارات تأريض وحماية مدمجة للتخفيف من التداخل الكهرومغناطيسي (EMI).
• عامل شكل مدمج مُحسَّن لتخطيطات الخزائن عالية الكثافة.

التطبيقات

تم تصميم لوحة الأطراف هذه للاستخدام في البيئات الصناعية الحساسة للسلامة التي تتطلب توفرًا عاليًا وتحملًا للأعطال. تشمل التطبيقات النموذجية أنظمة إيقاف الطوارئ (ESD)، ومراقبة الحرائق والغاز، وأنظمة إدارة الشعلات (BMS)، وأنظمة حماية الضغط العالي التكامل (HIPPS) في صناعات النفط والغاز وتوليد الطاقة.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل جميع مصادر الطاقة عن وحدات الإدخال/الإخراج وحلقات الحقول المرتبطة قبل التركيب أو الصيانة.
• قم بتركيب لوحة الأطراف بإحكام داخل خزانة التحكم المخصصة، مع ضمان وجود مساحة كافية للأسلاك الميدانية وتدفق الهواء.
• استخدم تدابير الحماية من التفريغ الكهروستاتيكي (ESD) المناسبة عند التعامل مع لوحة الأطراف لمنع تلف المكونات الحساسة.
• تأكد من تجريد جميع الأسلاك الميدانية بشكل صحيح وربطها بمتطلبات عزم الدوران المحددة للحفاظ على توصيلات منخفضة المعاوقة.
• حافظ على ممارسات التأريض المناسبة عن طريق توصيل مسارات حماية اللوحة بقضيب التأريض المشترك للخزانة لتقليل التداخل الكهرومغناطيسي (EMI).
• تحقق من أن جميع التوصيلات آمنة وأن اللوحة مثبتة بشكل صحيح قبل استعادة الطاقة إلى النظام.

الأسئلة الشائعة

ما هي الوظيفة الأساسية للمنتج 7400169-310؟

تعمل الوحدة 7400169-310 كواجهة سلبية بين الأجهزة الميدانية ووحدات الإدخال/الإخراج لوحدة التحكم Triconex، مما يوفر نقطة إنهاء آمنة وموثوقة للإشارات الحساسة للسلامة.

هل هذه اللوحة مناسبة للاستخدام في البيئات القاسية؟

نعم، تتميز اللوحة بطلاء واقي على لوحة الدوائر للحماية من الرطوبة والملوثات، مما يجعلها مناسبة لبيئات غرف الرفوف الصناعية القياسية.
