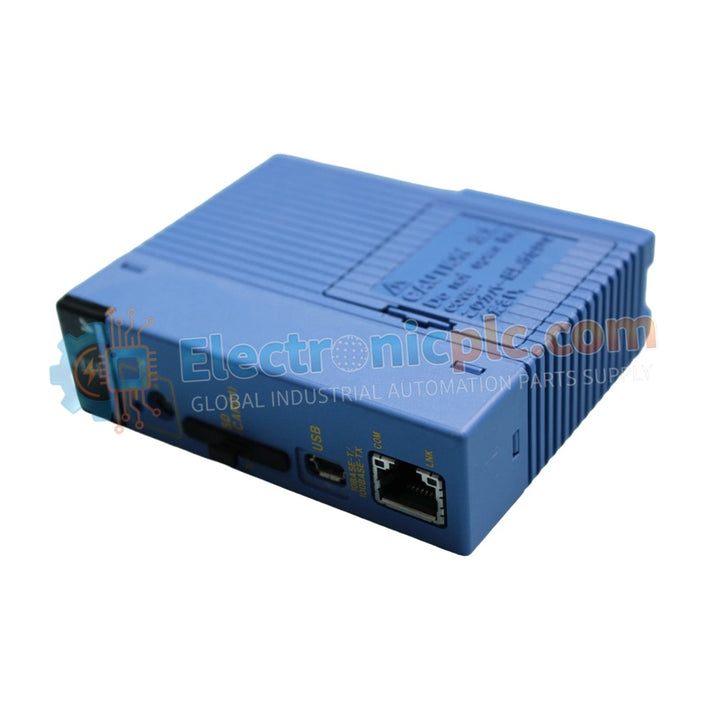

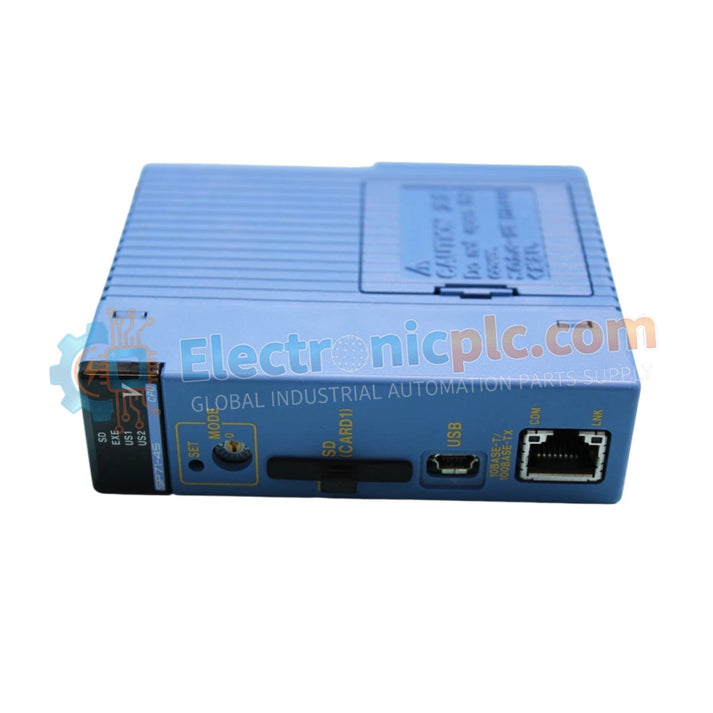

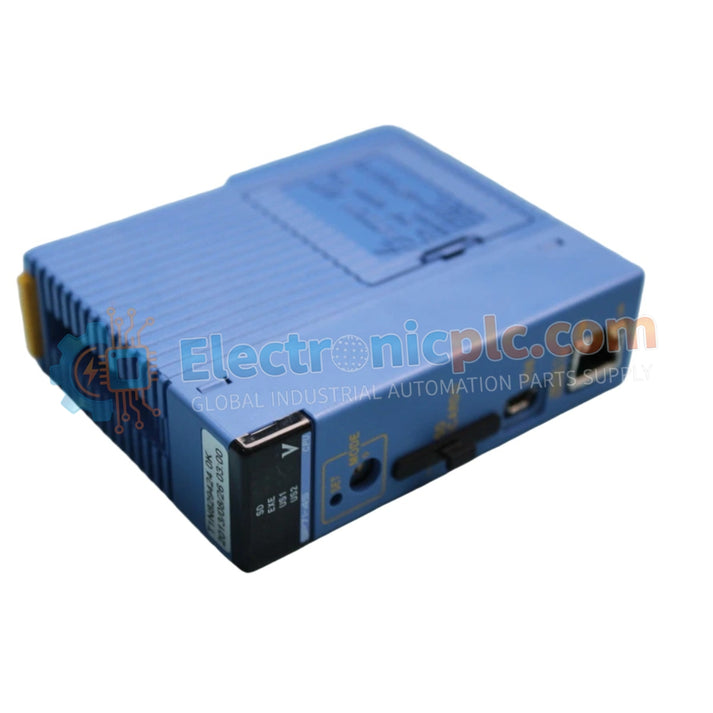

تعمل وحدة Yokogawa 7M190-YDM06، المصنفة أيضًا كـ 7M190-YDM06 Analog Input Module، كمكون مادي مخصص لاكتساب إشارات أجهزة الاستشعار المتعددة ضمن نظام التحكم الموزع (DCS) CENTUM CS 3000. توفر هذه الوحدة تنفيذًا كهربائيًا مباشرًا لتحويل الإشارة التناظرية إلى رقمية، مما يدعم مدخلات الجهد والتيار والمزدوجات الحرارية و RTD لتسهيل مراقبة بيانات العملية بدقة عالية.

المواصفات الفنية للأجهزة

التحكم في العمليات والاتصال بـ DCS

تم تصميم 7M190-YDM06 للاندماج في بنية CENTUM CS 3000، باستخدام بروتوكول اتصال رقمي خاص لضمان تبادل البيانات المحدد بين مستشعرات الحقل ومعالجات التحكم. تضمن دقة الوحدة البالغة 16 بت تمثيلًا عالي الدقة للإشارات التناظرية، بينما يمنع جهد العزل 500 فولت تيار مستمر فروق الجهد الأرضي من التأثير على دقة القياس. يدعم هذا الجهاز أنواع إدخال قابلة للتهيئة، مما يسمح بنشر مرن عبر أجهزة القياس الميدانية المتنوعة، بما في ذلك دوائر المزدوجات الحرارية و RTD الحساسة للحرارة.

الأسئلة المتداولة

س: هل تدعم 7M190-YDM06 التبديل السريع أثناء تشغيل النظام النشط؟

ج: لا، لا تدعم هذه الوحدة التبديل السريع. يجب إيقاف تشغيل محطة التحكم أو وضعها في وضع صيانة محدد لمنع أخطاء الاتصال باللوحة الخلفية أو التلف الكهربائي أثناء إزالة الوحدة أو تركيبها.

س: كيف يتم تحديد معدل أخذ العينات لهذه الوحدة؟

ج: يعتمد معدل أخذ العينات على تكوين النظام المحدد وعدد القنوات النشطة؛ ويتم إدارته بواسطة مزامنة نظام CENTUM CS 3000 لضمان اتساق التوقيت عبر شبكة التحكم.

إرشادات التثبيت الميداني

• تأكد من فصل طاقة محطة التحكم تمامًا قبل إدخال 7M190-YDM06 في فتحة اللوحة الخلفية.
• تحقق من محاذاة موصلات الوحدة؛ وتأكد من تثبيتها بالكامل للحفاظ على اتصال قوي بحافلة الاتصال الرقمية الخاصة.
• أحكم ربط المسامير اللولبية المقيدة باللوحة الأمامية لضمان الاستقرار الميكانيكي والتأريض الصحيح لهيكل الوحدة.
• استخدم كابلات محمية لجميع المدخلات التناظرية للحفاظ على دقة ±0.1% وتخفيف التداخل الكهرومغناطيسي (EMI).
• تأكد من أن أسلاك الأطراف تطابق نوع المستشعر المحدد (الجهد، التيار، TC، أو RTD) كما تم تكوينه في برنامج DCS لمنع زيادة حمل قناة الإدخال.
