9905-969 هو وحدة إدخال تناظري LinkNet ذات 6 قنوات قوية طورتها شركة Woodward, Inc. لاكتساب البيانات بدقة عالية في أنظمة التحكم في التوربينات والمحركات. تعمل كوحدة I/O موزعة،...
التوافر: الكمية المتبقية: 10
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.

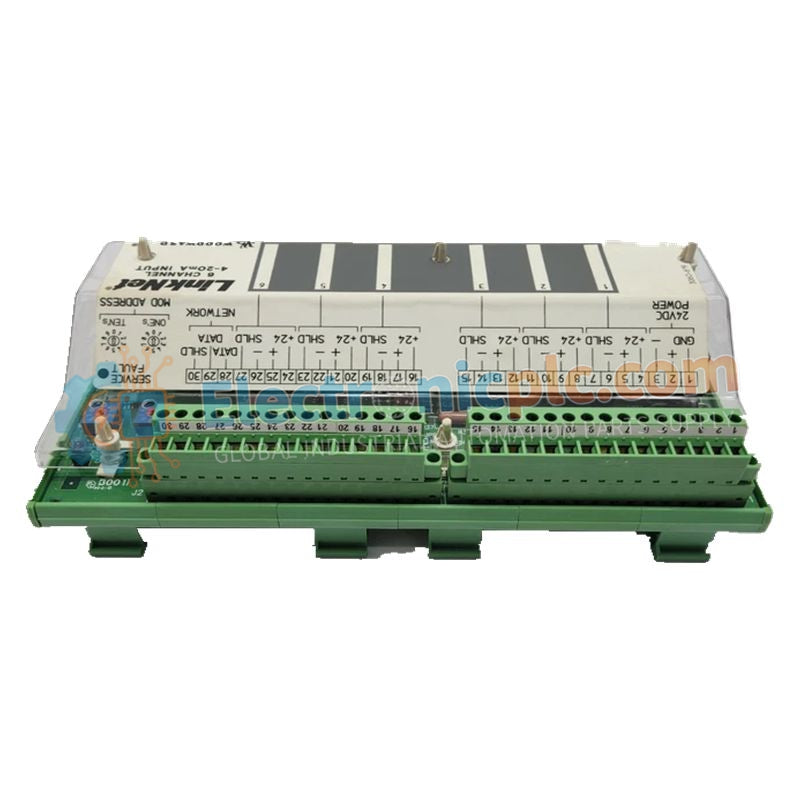

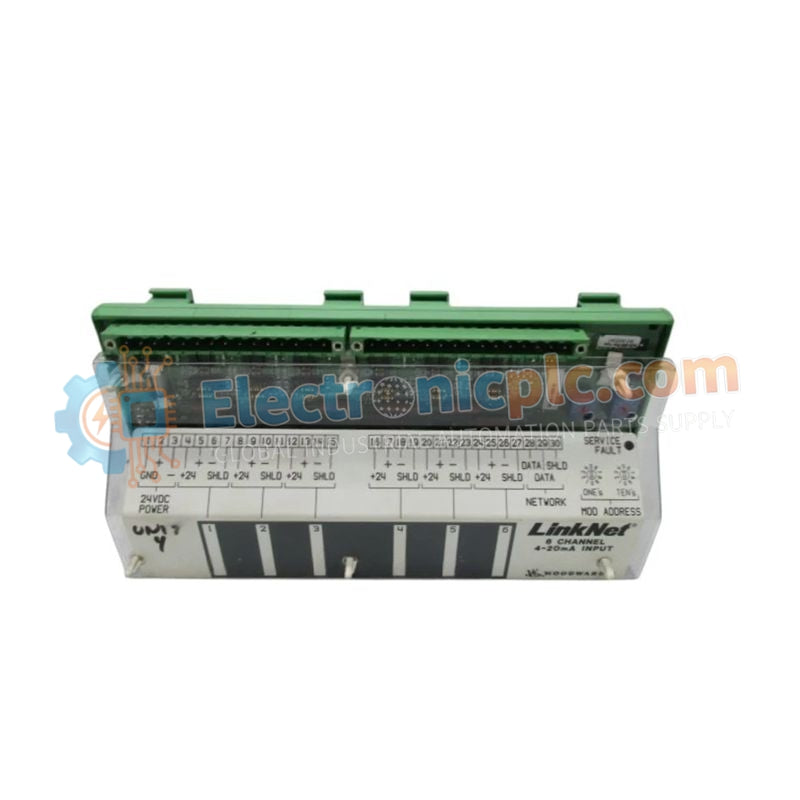

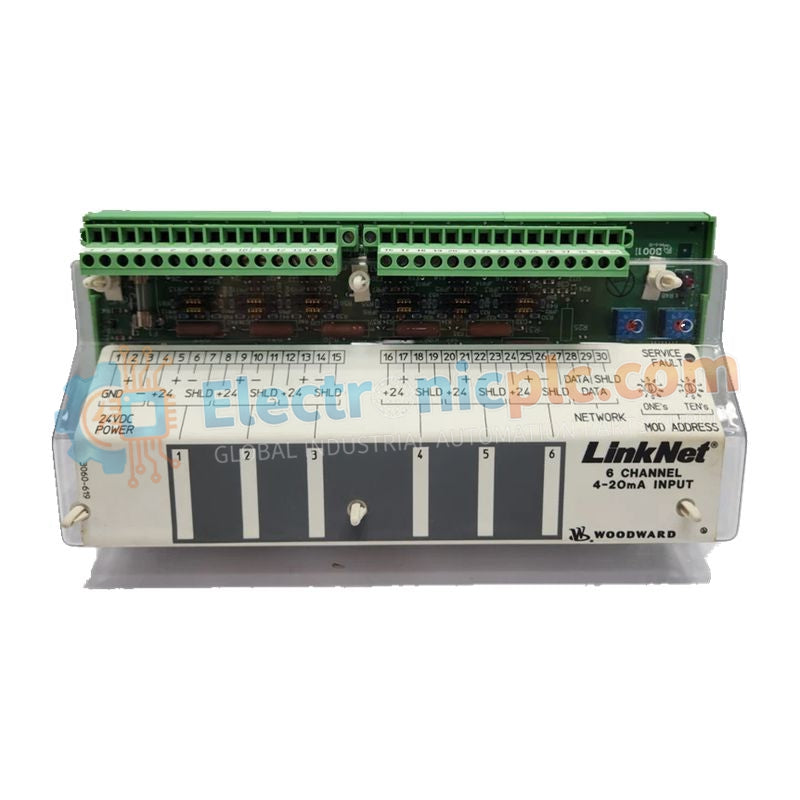

9905-969 هو وحدة إدخال تناظري LinkNet ذات 6 قنوات قوية طورتها شركة Woodward, Inc. لاكتساب البيانات بدقة عالية في أنظمة التحكم في التوربينات والمحركات. تعمل كوحدة I/O موزعة، حيث تقوم بتحويل الإشارات التناظرية الميدانية (درجة الحرارة، الضغط، التدفق) إلى بيانات رقمية تُرسل عبر شبكة LinkNet إلى وحدة التحكم الرئيسية.
عن طريق رقمنة الإشارات بالقرب من المصدر، تقلل الوحدة 9905-969 من تعقيد الأسلاك الميدانية، وتحسن مناعة الضوضاء، وتعزز سلامة الإشارة بشكل عام. تُستخدم على نطاق واسع في لوحات التحكم في التوربينات الغازية والبخارية حيث تكون المراقبة التناظرية الموثوقة ضرورية.
تشتمل الوحدة على شاشة LCD من سطرين × 24 حرفًا ولوحة مفاتيح متعددة الوظائف مكونة من 30 مفتاحًا، مما يتيح التشخيص المحلي والمراقبة وتكوين العنوان دون الحاجة إلى أدوات خارجية. يمنع العزل الكهربائي العالي (حتى 500 VDC بين الطاقة و I/O) انتشار الأعطال الميدانية إلى شبكة التحكم، مما يضمن استقرار النظام في البيئات الصناعية القاسية.
صُممت الوحدة 9905-969 للظروف القاسية، وتدعم نطاقات واسعة من درجات الحرارة والرطوبة، مما يجعلها مناسبة لتطبيقات توليد الطاقة والدفع البحري والتطبيقات الصناعية الثقيلة.
| المعلمة | المواصفة |
|---|---|
| الموديل | 9905-969 |
| قنوات الإدخال/الإخراج | 6 مدخلات تناظرية معزولة |
| بروتوكول الشبكة | LinkNet Distributed I/O |
| طاقة الإدخال | 18–32 V DC (اسمياً 24 V DC @ 1 A) |
| الواجهة المحلية | شاشة LCD من سطرين × 24 حرفًا + لوحة مفاتيح بـ 30 مفتاحًا |
| دقة القياس | ±1% من النطاق الكامل عند 25 درجة مئوية |
| العزل (الإدخال/الإخراج إلى الشبكة) | 277 V AC |
| العزل (الطاقة إلى الإدخال/الإخراج) | 500 V DC |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +55 درجة مئوية |
| الأبعاد | 14 بوصة عرض × 11 بوصة ارتفاع × 4 بوصة عمق |
| الوزن | 0.13 كجم |
تُستخدم الوحدة 9905-969 بشكل شائع في:
أنظمة التحكم في التوربينات الغازية
لوحات مراقبة التوربينات البخارية
خزائن التحكم في الدفع البحري
أنظمة إدارة المحركات الصناعية
تتضمن المدخلات الميدانية النموذجية:
مرسلات 4–20 mA
مستشعرات تناظرية 0–5 V DC
مزدوجات حرارية (عبر تكييف الإشارة المناسب)
محولات الضغط والتدفق
تتيح شاشتها المحلية لموظفي الصيانة التحقق بسرعة من حالة المستشعر وتشخيصات النظام مباشرة من اللوحة.
س1: هل تدعم الوحدة مدخلات 4–20 mA؟
نعم. يمكن تهيئة القنوات التناظرية الستة لنطاقات الإشارة الصناعية القياسية مثل 4–20 mA و 0–5 V DC (التهيئة عبر برنامج التحكم من Woodward).
س2: هل يمكن تبديل الوحدة وهي قيد التشغيل؟
يوصى بعزل أو إيقاف تشغيل مصدر الطاقة 24 V DC قبل الإزالة لتجنب اضطرابات الاتصال على ناقل LinkNet.
س3: هل يمكن للوحة المفاتيح إجراء المعايرة؟
تستخدم لوحة المفاتيح بشكل أساسي للمراقبة والعنونة والتشخيص. يتم إجراء المعايرة عادةً من خلال محطة عمل هندسة وحدة التحكم الرئيسية (مثل أنظمة GAP أو MicroNet).
