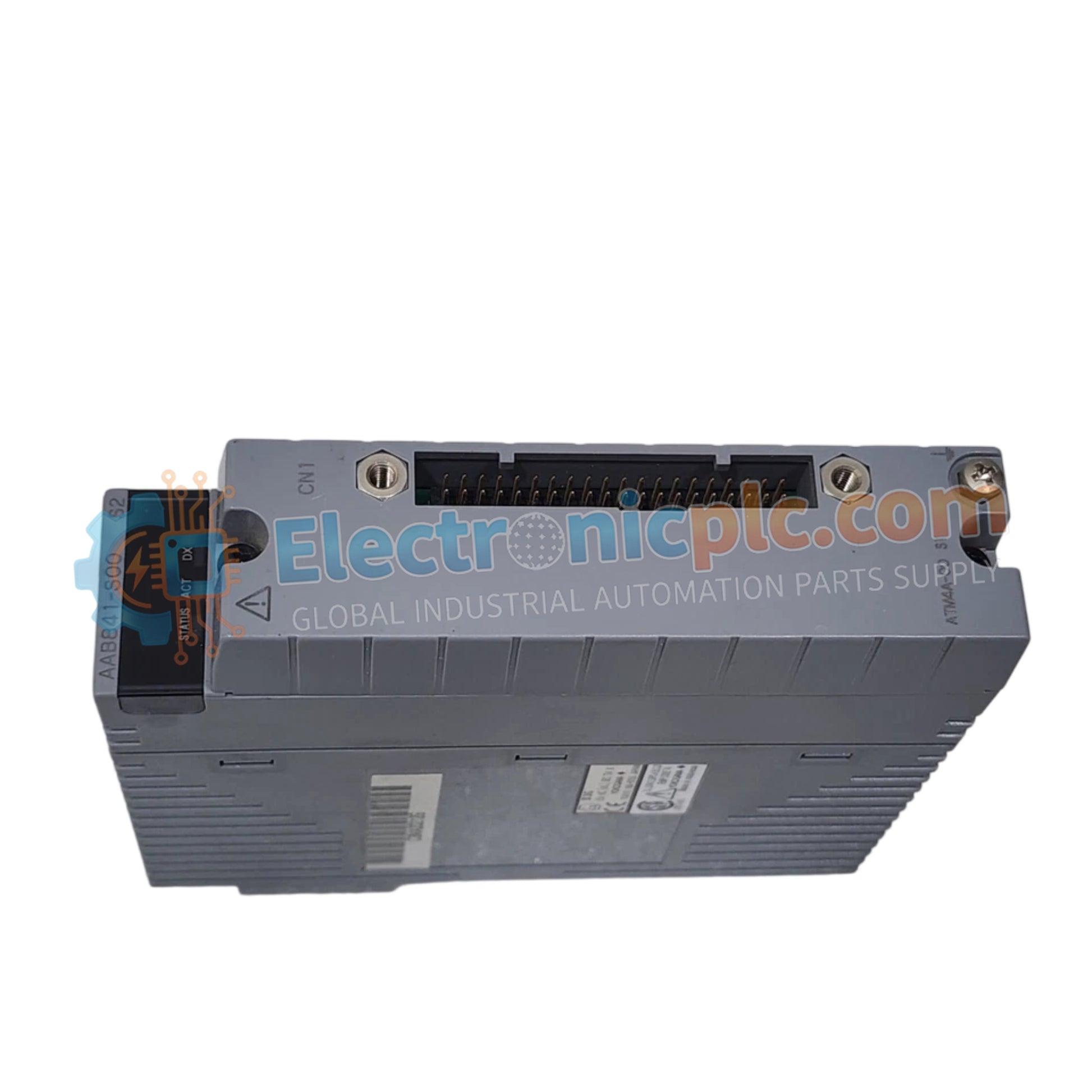

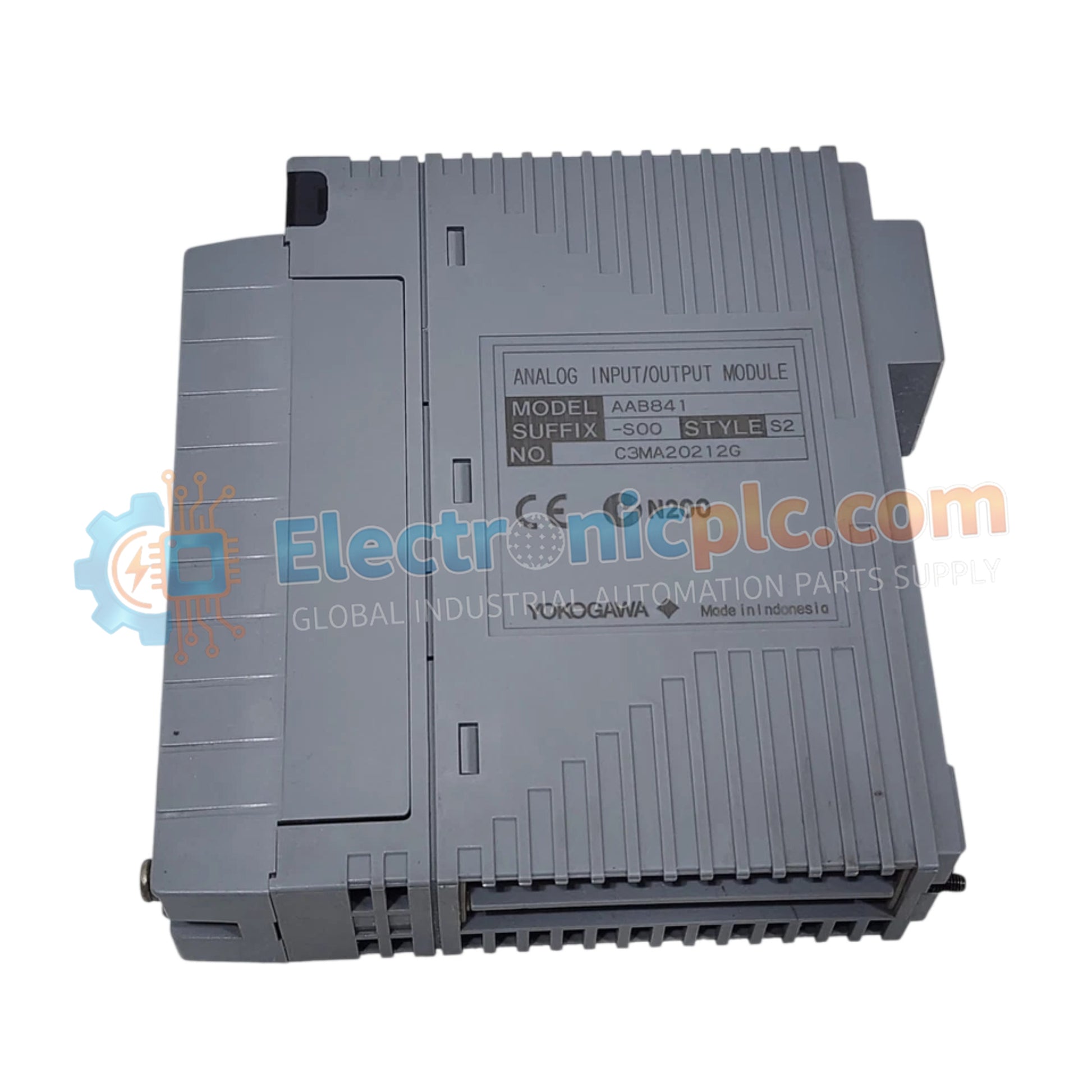

تم تكوين وحدة YOKOGAWA AAB841-S03/M4A00 (وحدة الإدخال/الإخراج التناظري AAB841) لمعالجة الإشارات عالية الكثافة في أنظمة التحكم الموزعة، وتوفر تنفيذًا كهربائيًا مباشرًا لمدخلات تناظرية من 1 إلى 5 فولت تيار مستمر ومخرجات تناظرية من 4 إلى 20 مللي أمبير. تدير الوحدة تحويل الإشارات المتوازي عبر حلقات إدخال من 8 قنوات وإخراج من 8 قنوات، وتعمل كمكون واجهة غير معزول داخل اللوحة الخلفية للنظام.

تفكيك اللاحقة ومصفوفة النموذج

• AAB841: النموذج الأساسي للإدخال من 8 قنوات (1 إلى 5 فولت) والإخراج من 8 قنوات (4 إلى 20 مللي أمبير) للإدخال/الإخراج التناظري.
• -S: تكوين الأجهزة القياسي.
• 0: مراجعة وظيفية أساسية.
• 3: مواصفات بيئية تتضمن مقاومة الغازات المسببة للتآكل وفقًا لمعيار ISA G3 ونطاق درجة حرارة ممتد من -20 إلى 70 درجة مئوية.
• /M4A00: دعم مدمج في المصنع لمحول متوافق مع MAC2، وتحديدًا واجهة نموذج ATM4A-00.

مواصفات الأجهزة

العزل من قناة إلى قناة وبروتوكول الحلقة

تم تحسين بنية AAB841-S03/M4A00 للتكامل مع بيئات بروتوكول حلقة HART القياسية 4-20 مللي أمبير. على الرغم من طبيعة القنوات غير المعزولة، تحافظ الوحدة على التزام صارم بمعايير مقاومة الحلقة لضمان تحويل دقيق للإشارة التناظرية. يسهل خيار /M4A00 الربط المباشر مع أنظمة محولات MAC2 القديمة، مما يسمح بتوجيه الإشارة الموحد دون دوائر تحويل خارجية إضافية. تعويض وصلة التبريد غير قابل للتطبيق على نطاقات الجهد/التيار هذه؛ ومع ذلك، يتم ضبط سرعة معالجة الوحدة للحفاظ على تردد أخذ العينات العالي للحلقة المطلوب لاستقرار التحكم في العملية.

الأسئلة الشائعة

س: هل يمكن تبديل هذه الوحدة أثناء تشغيل نظام التحكم الموزع؟

ج: لا. التبديل السريع غير مدعوم لهذا الإصدار من الأجهزة. تأكد من إيقاف تشغيل فتحة الرف المحددة قبل الاستخراج أو التثبيت الفعلي لتجنب تلف ناقل اللوحة الخلفية.

س: هل AAB841-S03/M4A00 متوافق مع الأجهزة الميدانية التي تتطلب عزلًا كهربائيًا؟

ج: هذا الطراز غير معزول. إذا كانت الحلقة الميدانية تتطلب عزلًا كهربائيًا لقمع الضوضاء في الوضع الشائع أو حماية السلامة، فيجب تثبيت عوازل إشارة خارجية بين الجهاز الميداني ولوحة طرف الوحدة.

إرشادات التثبيت الميداني

1. تأكد من أن مصدر طاقة الرف مضبوط على وضع الإيقاف قبل التعامل مع الوحدة.
2. تأكد من أن الوحدة مثبتة بشكل صحيح داخل فتحة اللوحة الخلفية المخصصة؛ لا تجبر الوحدة إذا لم تتشابك أدلة المحاذاة.
3. أحكم ربط براغي تثبيت الوحدة لضمان التلامس الصحيح للهيكل، وهو أمر ضروري لحماية التداخل الكهرومغناطيسي (EMI).
4. عند توصيل مدخلات 1 إلى 5 فولت تيار مستمر ومخرجات 4 إلى 20 مللي أمبير، استخدم كابلات مجدولة ومحمية لمنع تدهور الإشارة.
5. اربط دروع الكابلات بحافلة أرضية إشارة مخصصة داخل خزانة الأطراف للحفاظ على مناعة الضوضاء في التركيبات عالية الكثافة.
