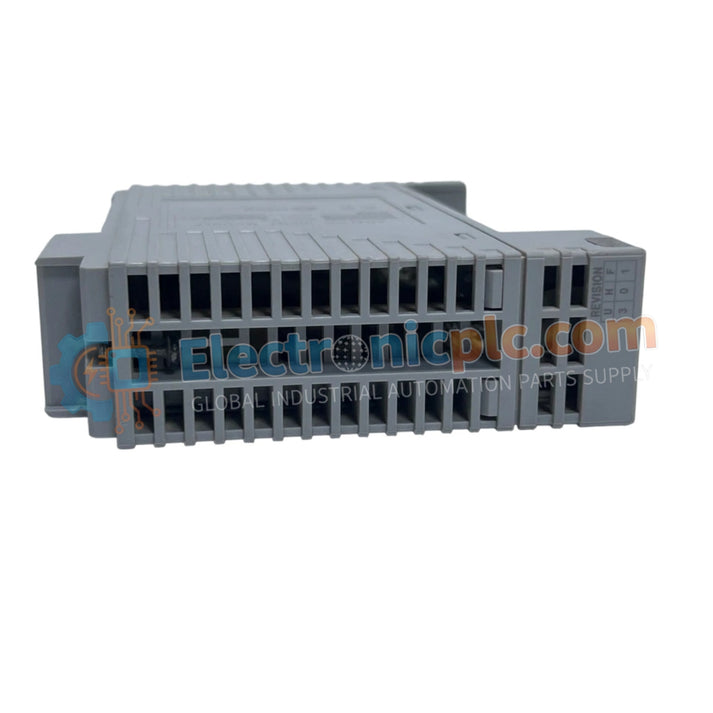

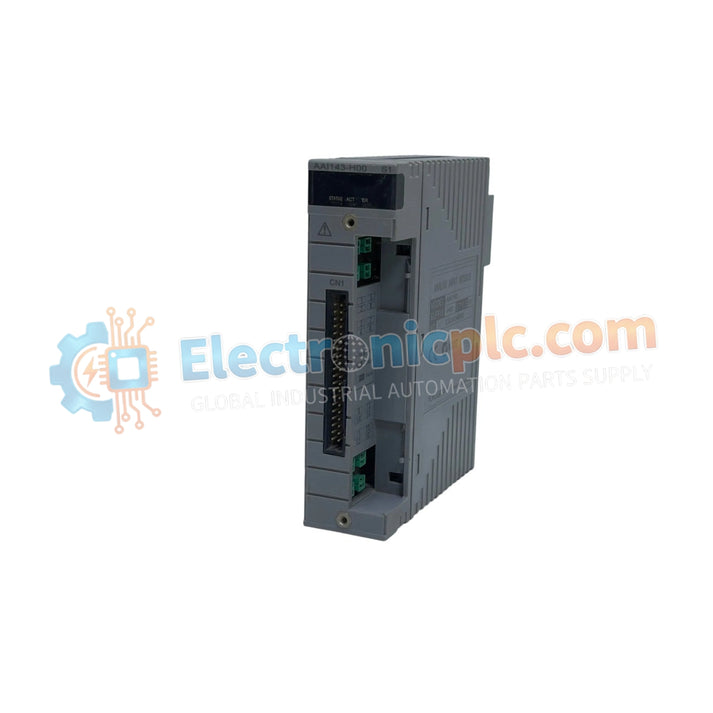

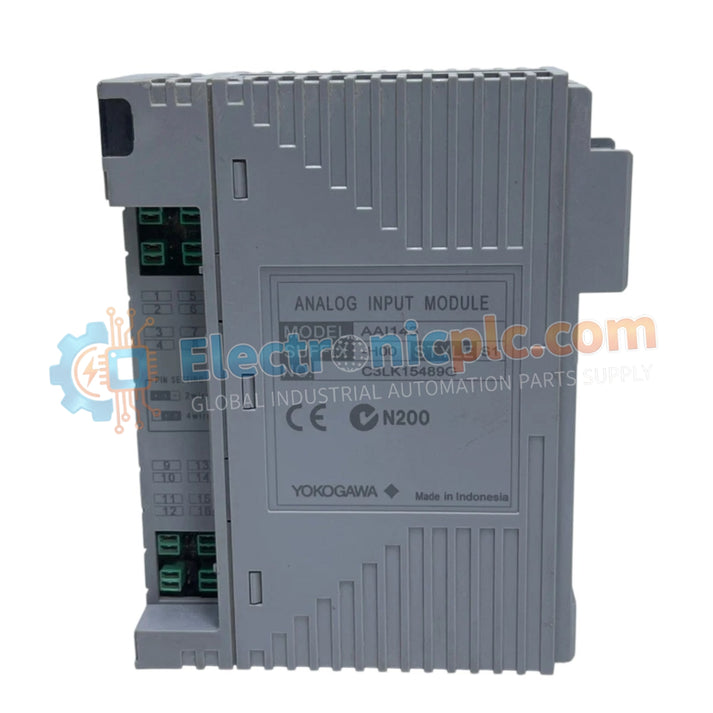

تم تكوين YOKOGAWA AAI143-H00 S1 (وحدة الإدخال التناظرية AAI143-H00) للحصول على إشارة عالية الدقة في شبكات التحكم في العمليات، وهي توفر تنفيذًا كهربائيًا ماديًا مباشرًا لمراقبة حلقة التيار.

تفكيك اللاحقة ومصفوفة النموذج

• AAI143-H00: تسمية وحدة الإدخال التناظرية الأساسية لمعالجة الإشارة القائمة على التيار.
• S1: مستوى المراجعة الذي يشير إلى التكوين القياسي للتركيب في الخزانة.

مواصفات الأجهزة

التحكم في العمليات وعزل القنوات

تستخدم الوحدة عزلًا بين القنوات لمنع تداخل حلقة الأرض في بنية أجهزة نظام التحكم الموزع (DCS). وهي مصممة للحفاظ على دقة توصيل الإشارة، وتدعم بروتوكولات حلقة 4-20 مللي أمبير القياسية للتكامل مع الأجهزة الميدانية الذكية. تم تحسين الدوائر الداخلية لقمع ضوضاء الإشارة، مما يضمن بقاء بيانات الإدخال مستقرة في ظل الظروف الكهرومغناطيسية الشائعة في بيئات العمليات عالية الكثافة.

الأسئلة المتداولة

س: هل تدعم وحدة AAI143-H00 S1 الإزالة والتركيب أثناء التشغيل؟

ج: تم تصميم الوحدة لبيئات التركيب على رفوف صناعية؛ تحقق من إمكانية التبديل السريع للوحة الخلفية المحددة ومتطلبات السلامة من الفشل على مستوى النظام قبل إجراء الإزالة في ظل ظروف التشغيل بالطاقة.

س: كيف يجب علي إدارة حلقة 4-20 مللي أمبير أثناء صيانة الوحدة؟

ج: تأكد من تحويل حلقة التحكم إلى حالة يدوية أو آمنة في منطق نظام التحكم الموزع (DCS) لمنع انقطاع الإشارة أو بيانات العملية الخاطئة أثناء استبدال الوحدة.

إرشادات التركيب الميداني

1. تحقق من عزل طاقة النظام قبل تركيب الوحدة على اللوحة الخلفية.
2. قم بمحاذاة الوحدة مع قضبان توجيه اللوحة الخلفية للخزانة، مع التأكد من تثبيت دبابيس الموصل بشكل صحيح قبل تعشيق آلية القفل.
3. أحكم ربط براغي التركيب في اللوحة الأمامية لضمان تحقيق هيكل الوحدة ارتباطًا منخفض المقاومة مع غلاف النظام المؤرض لتخفيف التداخل الكهرومغناطيسي.
4. تحقق من إحكام ربط جميع وصلات أطراف الأسلاك وفقًا لمواصفات الشركة المصنعة لضمان سلامة الإشارة ومنع التسخين المقاوم.
5. حافظ على خلوص لا يقل عن 10 سم أعلى وأسفل الوحدة لتسهيل التبريد بالحمل الحراري ومنع الانجراف الحراري.
