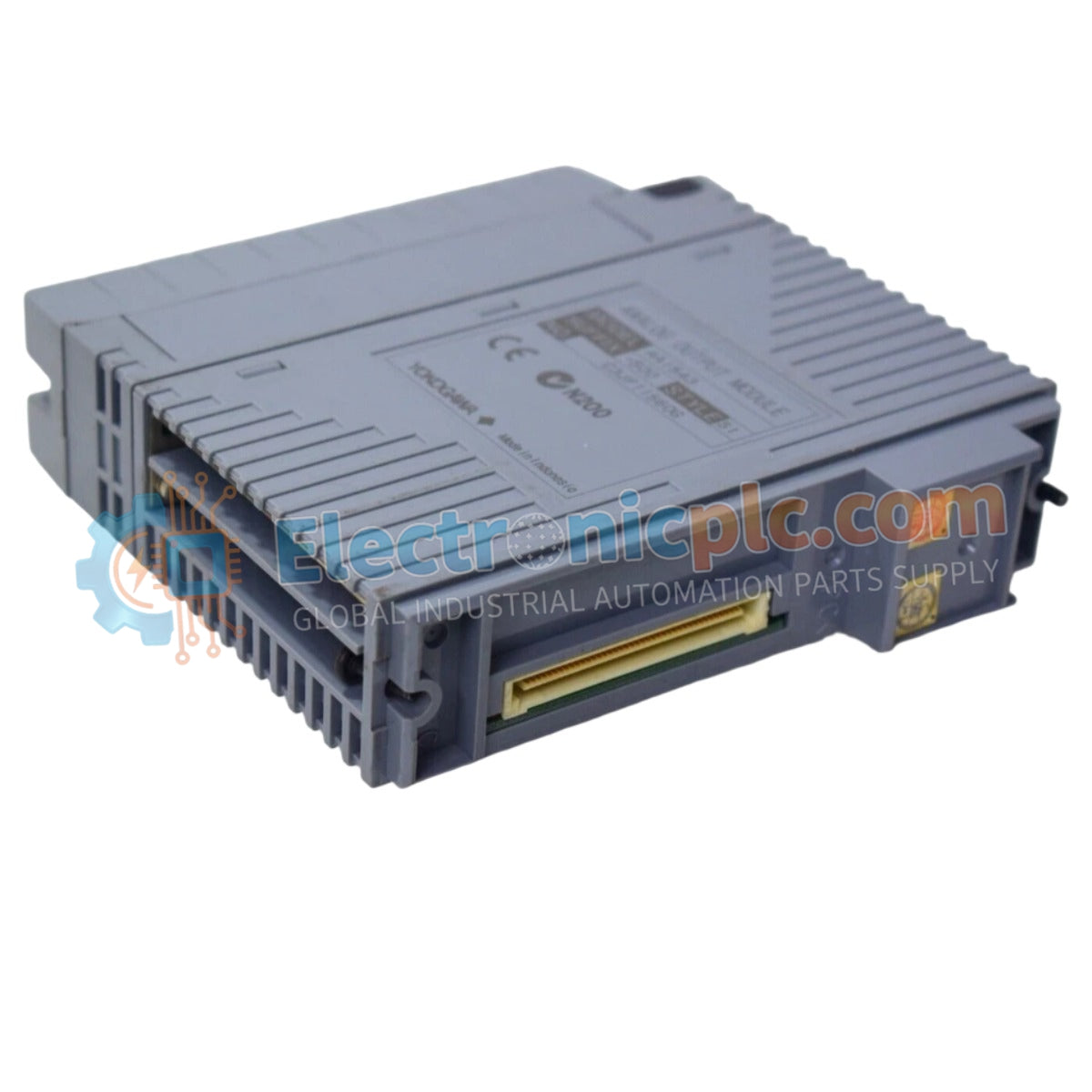

تُعد وحدة الإخراج التناظري YOKOGAWA AAI543-S50 (AAI543-S50) الوحدة الأساسية للإخراج التناظري AAI543-S50 المستخدمة لتنفيذ إخراج إشارة تحكم عالية الكثافة من 4-20 مللي أمبير عبر منصات أنظمة التحكم الموزعة (DCS).

توضيح اللاحقة ومصفوفة النموذج

• AAI543-S50: تسمية وحدة الإخراج التناظري الأساسية، والمُكوَّنة لإخراج إشارة معزولة من 16 قناة.

المواصفات الفنية للأجهزة

تكامل التحكم في عملية DCS

تتضمن وحدة AAI543-S50 عزلًا بين القنوات لمنع تداخل حلقة الأرض داخل بنية أجهزة DCS. تدعم الوحدة بروتوكول حلقة 4-20 مللي أمبير HART للاتصال القوي مع الأجهزة الميدانية الذكية. توفر الدائرة الداخلية تصنيف جهد تحمل 1500 فولت تيار متردد بين الإخراج والنظام، مما يضمن عزلًا عالي الجهد في بيئات العمليات المعقدة. تتميز الوحدة باكتشاف الدائرة المفتوحة عند مستويات تيار أقل من 0.65 مللي أمبير، مما يسمح بتشخيص الأعطال بسرعة.

الأسئلة المتكررة

س: ما هو وقت استجابة التبديل الزائد المزدوج لهذه الوحدة؟

ج: تدعم الوحدة كلاً من أوضاع استجابة التبديل القياسية والسريعة لجميع القنوات الـ 16 في التكوينات المتكررة للحفاظ على استمرارية التحكم في العملية.

س: كيف تؤثر درجة الحرارة المحيطة على دقة الإشارة؟

ج: تُظهر الوحدة خاصية الانجراف الحراري +/- 16 ميكرو أمبير لكل تغيير 10 درجات مئوية في درجة الحرارة المحيطة.

إرشادات التركيب الميداني

1. تأكد من عزل طاقة النظام قبل تركيب الوحدة على اللوحة الخلفية.
2. تأكد من أن الوحدة مثبتة بالكامل في الهيكل لتوصيل مسامير اللوحة الخلفية وتحقيق تأريض آمن.
3. أحكم ربط مسامير التثبيت في اللوحة الأمامية للحفاظ على رابط منخفض المعاوقة مع حاوية الخزانة المؤرضة.
4. تأكد من إحكام ربط جميع وصلات الأسلاك الطرفية وفقًا لمواصفات الشركة المصنعة لضمان الاتصال ومنع التسخين المقاوم.
5. تأكد من أن مقاومة الحمل في الحلقة الميدانية لا تتجاوز 750 أوم للحفاظ على دقة إشارة الإخراج.
