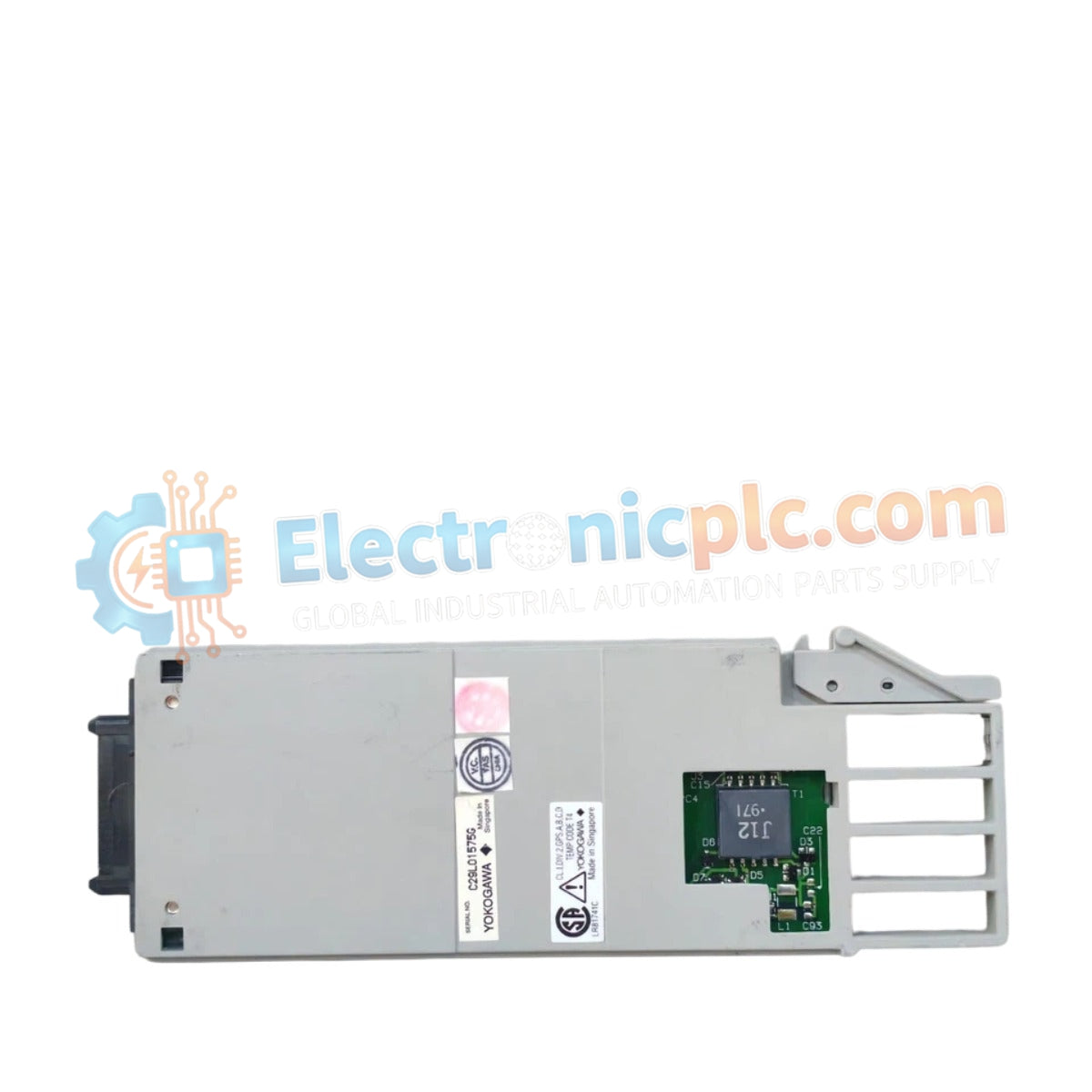

تم تكوين وحدة يوكوجاوا AAM11B S2 (وحدة الإدخال التناظري AAM11) لاكتساب الإشارات عالية الكثافة في شبكات التحكم CENTUM VP/CS 3000، وتوفر هذه الوحدة تنفيذًا كهربائيًا مباشرًا لمعالجة إدخال التيار والجهد بـ 8 قنوات.

مواصفات الجهاز

أجهزة القياس الصناعية وسلامة الحلقة

تضمن وحدة AAM11B S2 قياس إشارة عالي الدقة من خلال معالجة بروتوكول HART للحلقة 4-20 مللي أمبير المحلية. توفر كل قناة تكييف إشارة مستقل لتقليل تداخل الضوضاء النمطية الشائعة في بيئات أنظمة التحكم الموزعة المعقدة. من خلال تطبيق عزل صارم بين القنوات، تمنع الوحدة انتشار حلقات الأرض بين الأجهزة الميدانية وحافلة التحكم الداخلية. يتم الحفاظ على معايرة دقيقة لمدخلات الجهد، مما يضمن بقاء تحويل الإشارة ضمن تحملات الخطية المحددة أثناء التشغيل المستمر.

الأسئلة المتداولة

س: هل تدعم AAM11B S2 الإدخال والإزالة المباشرة (التبديل السريع) داخل الحامل الأساسي؟

ج: نعم، تدعم هذه الوحدة التبديل السريع. ومع ذلك، يجب التحقق من توصيلات الأسلاك الميدانية من وجود الجهد قبل الاستخراج لمنع شرارة التلامس.

س: هل هناك حاجة إلى طاقة خارجية للأجهزة التي تعمل بحلقة متصلة بهذه الوحدة؟

ج: لا، توفر الوحدة طاقة حلقة داخلية لأجهزة الإرسال القياسية 4-20 مللي أمبير، مما يلغي الحاجة إلى مصادر طاقة مساعدة لكل قناة.

إرشادات التركيب الميداني

1. تأكد من أن فتحة رف التحكم غير مزودة بالطاقة أو تم تأكيد سلامتها للتبديل السريع قبل إدخال الوحدة.
2. قم بمحاذاة قضبان توجيه الوحدة مع موصل اللوحة الخلفية لمنع اختلال الدبوس أثناء التركيب.
3. تأكد من أن سلك تصريف الدرع لكل إشارة إدخال متصل بطرف حافلة التأريض المخصص لقمع التداخل الكهرومغناطيسي.
4. شد براغي التثبيت باللوحة الأمامية لضمان الاستقرار الميكانيكي الكافي والتلامس الأرضي مع هيكل الرف.
5. قم بإجراء فحص حلقة بعد التثبيت للتأكد من أن قياس الإشارة (على سبيل المثال، 4 مللي أمبير عند 0%، 20 مللي أمبير عند 100%) يتطابق مع معلمات قاعدة بيانات نظام التحكم الموزع المكونة.
