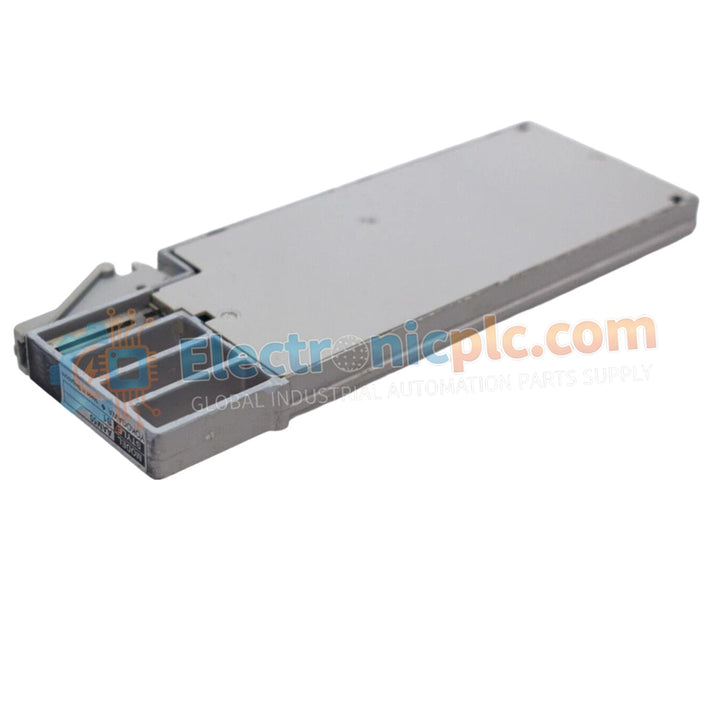

يعمل YOKOGAWA AAM50-S1، والمدرج أيضًا في الكتالوج كوحدة الإخراج التماثلي AAM50، كمكون مادي مخصص للتحويل الرقمي إلى التماثلي والتحكم في العمليات ضمن منصات نظام التحكم الموزع (DCS) من سلسلة CENTUM.

المواصفات الفنية

عزل القناة عن القناة واتصال الحلقة

يتضمن هيكل الوحدة عزلًا جلفانيًا نشطًا على كل قناة إخراج لمنع انتشار الضوضاء ذات النمط المشترك وتكوين الحلقات الأرضية بين نظام التحكم الموزع (DCS) والمشغلات الجانبية للمجال. وهو يدعم اتصال بروتوكول حلقة HART القياسي 4-20 مللي أمبير، مما يتيح الاتصال ثنائي الاتجاه بين وحدة التحكم والأجهزة الميدانية مثل الصمامات ومحركات المحركات. يستخدم هيكل رقاقة J12 محولات رقمية إلى تماثلية عالية الدقة للحفاظ على دقة الإخراج، مما يضمن استجابة تحكم حتمية عبر لوحة النظام الخلفية.

الأسئلة المتداولة

س: هل يدعم AAM50-S1 وظيفة التبديل السريع أثناء تشغيل النظام؟

ج: نعم، يدعم الجهاز الإدخال والإزالة أثناء تنشيط اللوحة الخلفية؛ ومع ذلك، تأكد من تكوين كتلة الطرف المقابلة لعملية عالية التوفر لمنع عابرات إشارة الإخراج أثناء الانتقال.

س: كيف يتم مراقبة تيار الإخراج للكشف عن الأعطال؟

ج: يراقب المنطق الداخلي للوحدة تيار الحلقة باستمرار؛ إذا فتحت الدائرة أو تجاوزت مقاومة الحمل قدرة القيادة المقدرة، فإن الوحدة تشغل علامة تشخيص خطأ لوحدة التحكم.

إرشادات التركيب الميداني

• تحقق من أن الفتحة الفعلية على اللوحة الخلفية خالية من الأجسام الغريبة قبل إدخال الوحدة لضمان تثبيت الموصل الصحيح والاستمرارية الكهربائية.
• مرر أسلاك إشارة المجال عبر قنوات كبلات مخصصة منفصلة عن خطوط طاقة التيار المتردد وكابلات المحرك عالية التيار لتقليل التداخل الكهرومغناطيسي.
• قم بتوصيل جميع دروع الكابلات بقضيب التأريض للخزانة في نقطة مشتركة واحدة لتحقيق أفضل رفض للضوضاء ذات النمط المشترك.
• قم بإجراء فحص بصري لمصابيح LED التشخيصية بعد التشغيل للتأكد من أن الوحدة قد اجتازت الاختبارات الذاتية الداخلية وأنشأت اتصالًا بوحدة التحكم.
