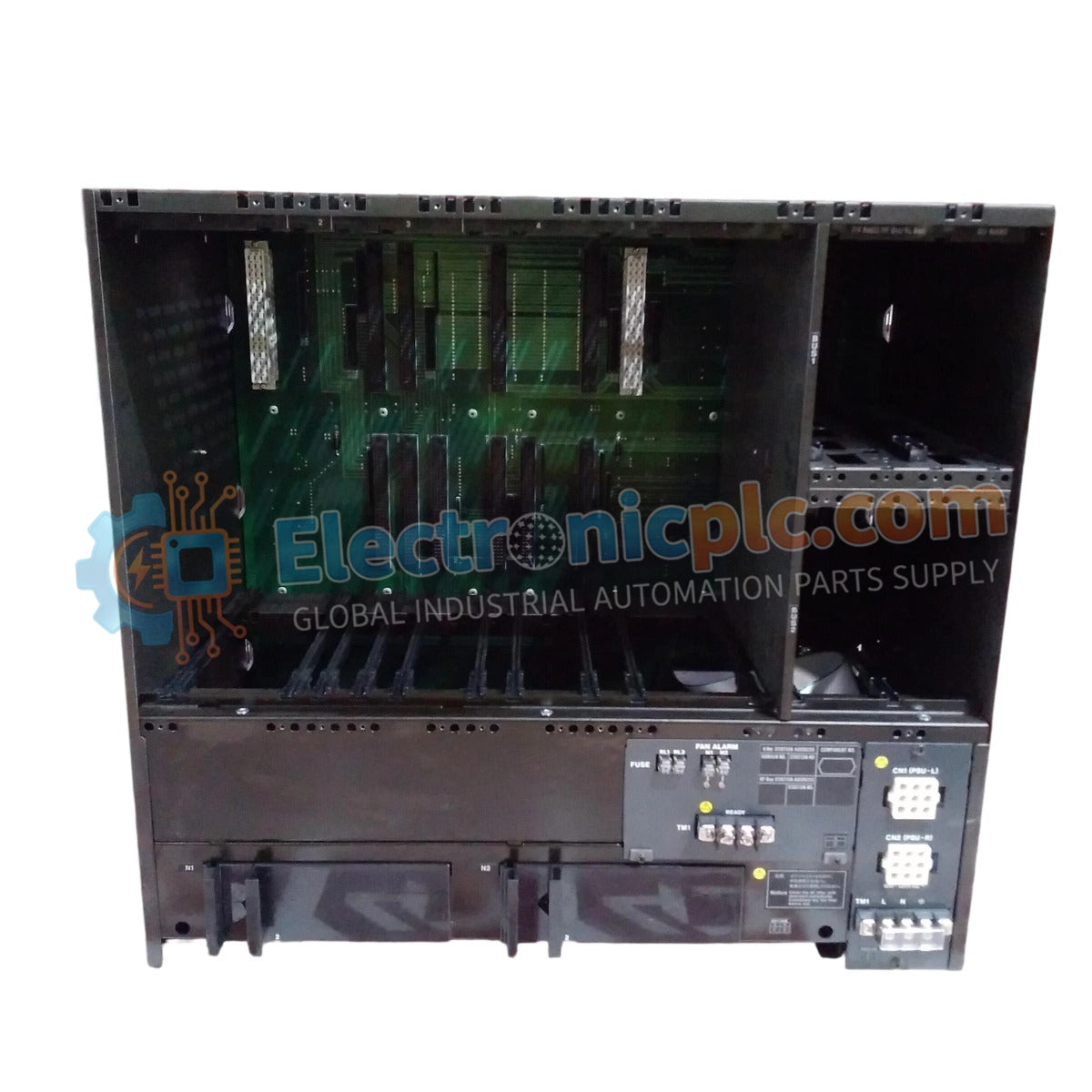

يُعدّ Yokogawa ABC11D-V2121، والمصنف أيضًا كـ محول ناقل ABC11D، مكون الاتصال الأساسي لـ ABC11D المستخدم لتنفيذ تحويل بيانات الناقل ثنائي التكرار وربط الشبكات عبر منصات التحكم CENTUM CS 1000 R و H.

توضيح اللاحقة ومصفوفة النموذج

يحدد المعرف ABC11D-V2121 قدرات الواجهة والتكوين البيئي:

• ABC11D: سلسلة طراز محول الناقل الأساسي.
• -V2121: يرمز إلى بروتوكولات الاتصال المدعومة (Fieldbus/Highway)، ومعيار الجهد، وتخطيط الواجهة الخاص بالمراجعة.

المواصفات الفنية

هندسة الشبكة ثنائية التكرار

يستخدم ABC11D-V2121 هندسة ناقل ثنائية التكرار لضمان تبادل البيانات المستمر بين محطات التحكم وأجهزة القياس الميدانية. يطبق الجهاز منطق التبديل التلقائي بين المسارات الأساسية والثانوية للحفاظ على توفر عالٍ في حالة فشل مسار واحد. من خلال عزل أعطال الناقل عند واجهة المحول، تمنع الوحدة انتشار أخطاء الاتصال على مستوى الشبكة، مما يحافظ على سلامة إشارات Fieldbus H1 و H2 و Highway H3.

الأسئلة المتكررة (FAQ)

س: هل تدعم واجهة D-type ذات 9 سنون مخرجات RS-232 القياسية؟

ج: لا، تم تعيين واجهة الـ 9 سنون لبروتوكول الاتصال الصناعي الخاص (Fieldbus/Highway). قد يؤدي استخدام كابلات تسلسلية تجارية قياسية إلى تلف الأجهزة أو فشل الاتصال؛ استخدم دائمًا كابلات واجهة Yokogawa المخصصة.

س: كيف تعزل الوحدة الأعطال على ناقل الشبكة؟

ج: تحتوي الوحدة على عزل جلفاني داخلي ودوائر مراقبة الناقل. إذا تم الكشف عن ماس كهربائي أو عطل عالي المقاومة في أحد فروع الناقل المتكرر، يقوم ABC11D بفصل المسار المتأثر لحماية سلامة الجزء المتبقي من الاتصال.

إرشادات التركيب الميداني

• ركب الوحدة بإحكام على سكة DIN للحفاظ على الاستقرار الميكانيكي والاتصال الكهربائي الأرضي الموثوق به من خلال هيكل التركيب.
• تأكد من أن أسلاك الطاقة بجهد 24 فولت تيار مستمر تستخدم موصلات قياس مناسبة (بحد أدنى 1.25 مم مربع) ويتم توجيهها لتقليل انخفاض الجهد عند الكتلة الطرفية.
• قم بتغطية جميع وصلات واجهة الـ 9 سنون وقم بتوصيل أسلاك التصريف بحافلة الأرضية في الخزانة لقمع التداخل الكهرومغناطيسي (EMI) الناتج عن المعدات الميدانية الخارجية.
• تحقق من مطابقة إعدادات معدل الباود وتكوينات البروتوكول على الأجهزة الميدانية المتصلة مع معلمات تشغيل ABC11D قبل بدء اتصال الشبكة.
