ال 1769-OW8 (رقم القطعة: 1769-OW8 هو متعدد الاستخدامات وحدة إخراج مرحل رقمي مصمم للاستخدام مع ألين برادلي كومباكت لوجيكس و وحدات تحكم MicroLogix 1500. توفر هذه الوحدة ثمانية نقاط تلامس ميكانيكية مفتوحة عادةً...
التوافر: الكمية المتبقية: 99
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.

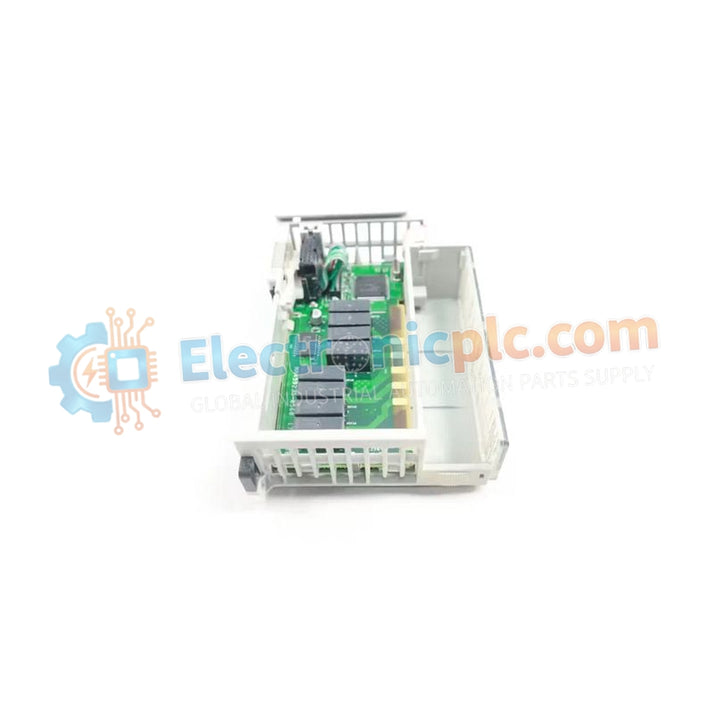

ال 1769-OW8 (رقم القطعة: 1769-OW8 هو متعدد الاستخدامات وحدة إخراج مرحل رقمي مصمم للاستخدام مع ألين برادلي كومباكت لوجيكس و وحدات تحكم MicroLogix 1500. توفر هذه الوحدة ثمانية نقاط تلامس ميكانيكية مفتوحة عادةً (NO) ، مما يجعلها واجهة موثوقة للتبديل بين مكيف هواء و أحمال التيار المستمر في البيئات الصناعية. يتم تنظيم الأجهزة في مجموعتان معزولتان ، مع أربع نقاط لكل مجموعة ، مما يسمح بالتحكم في دوائر طاقة مستقلة متعددة داخل وحدة واحدة.
صُممت لتوفير المرونة، 1769-OW8 يستوعب نطاقًا واسعًا من الفولتية، بدءًا من المستوى المنخفض إشارات 5 فولت حتى 265 فولت تيار متردد . يتميز بمتانة عالية العزل الكهربائي لحماية اللوحة الخلفية للنظام من ارتفاعات جانبية في الملعب و الضوضاء الكهربائية . وباعتبارها وحدة نمطية قياسية من طراز 1769، فإنها تشغل مساحة فتحة واحدة ويمكن تركيبه بسهولة على سكة DIN أو لوحة . لضمان التشغيل السليم، يجب وضع هذه الوحدة داخل ثمانية فتحات من نوع متوافق وحدة تزويد الطاقة من سلسلة 1769 .
| مواصفة | تفاصيل |
|---|---|
| تجميع القنوات | مجموعتان معزولتان (4 نقاط لكل مجموعة) |
| نطاق جهد التشغيل | من 5 فولت إلى 265 فولت تيار متردد / من 5 فولت إلى 125 فولت تيار مستمر |
| تأخير الإشارة | 10 مللي ثانية كحد أقصى لكل من حالتي التشغيل والإيقاف |
| تصنيف حمل التلامس | 2.5 أمبير لكل نقطة (كحد أقصى) |
| سحب التيار من اللوحة الخلفية | 125 مللي أمبير عند 5.1 فولت تيار مستمر / 100 مللي أمبير عند 24 فولت تيار مستمر |
| تبديد الحرارة | 2.83 واط (كحد أقصى) |
| جهد العزل | جهد التشغيل 265 فولت تيار متردد (عزل معزز) |
| قوة العزل الكهربائي | تم اختباره عند جهد 1836 فولت تيار متردد لمدة ثانية واحدة أو عند جهد 2596 فولت تيار مستمر لمدة ثانية واحدة |
| البيئة | علبة مفتوحة للتركيب على سكة DIN أو لوحة |
| الأبعاد الفيزيائية | 118 مم × 35 مم × 87 مم |
ال 1769-OW8 يُستخدم عادةً في التطبيقات التي تتطلب التحكم في:
المرحلات الوسيطة
صمامات الملف اللولبي
بادئات تشغيل المحرك
قدرتها على التعامل مع كليهما مصادر التيار المتردد والتيار المستمر مما يجعله مثالياً لـ لوحات تحكم لا مركزية حيث توجد فولتيات طرفية متنوعة.
ما الفرق بين طراز 1769-OW8 وطراز 1769-OW8I؟
المعيار 1769-OW8 تتضمن مجموعتين من أربع نقاط، بينما 1769-OW8I يوفر العزل الفردي لكل نقطة إخراج على حدة. إذا كنت بحاجة إلى ثمانية مخارج مشتركة مختلفة، فإن الإصدار "I" (المعزول) مطلوب.
هل يمكنني استخدام هذه الوحدة لتبديل الأحمال عالية التردد؟
بسبب الطبيعة الميكانيكية للمرحلات و أ تأخير التبديل 10 مللي ثانية ، هذه الوحدة غير مناسب ل تعديل عرض النبضة عالي السرعة أو دورات عالية التردد. بالنسبة لهذه التطبيقات، أ الحالة الصلبة (الترياك أو الترانزستور) يُنصح باستخدام وحدة الإخراج.
