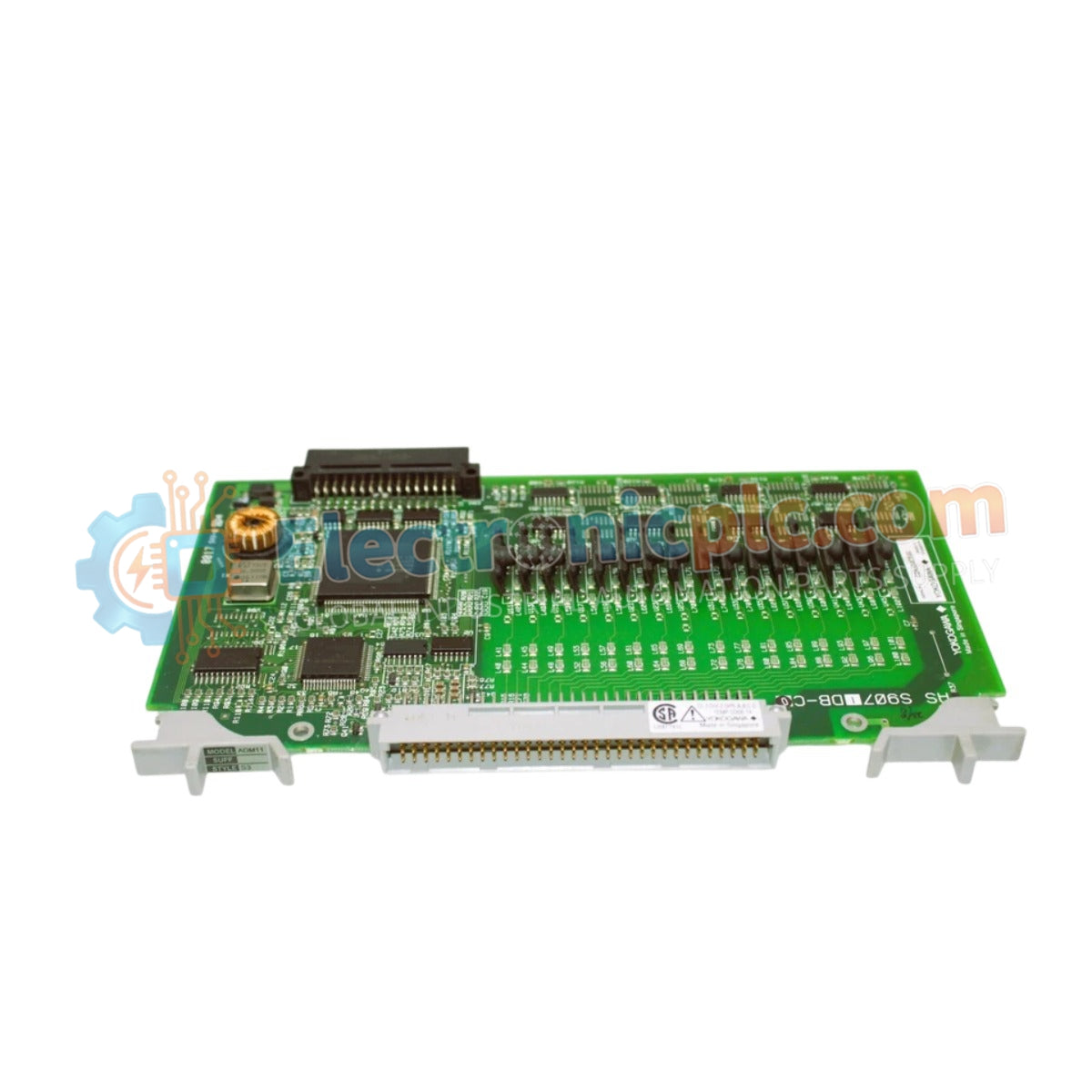

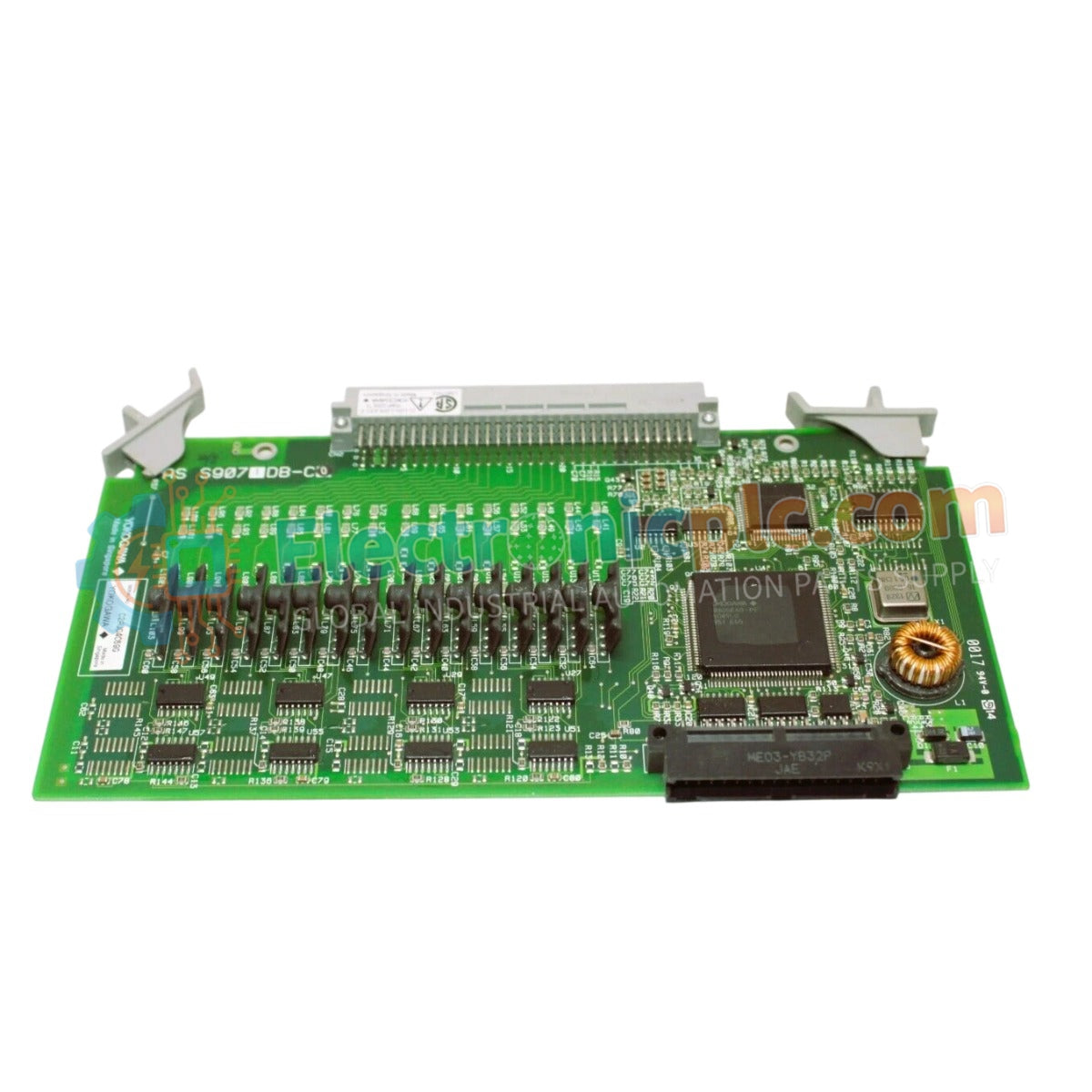

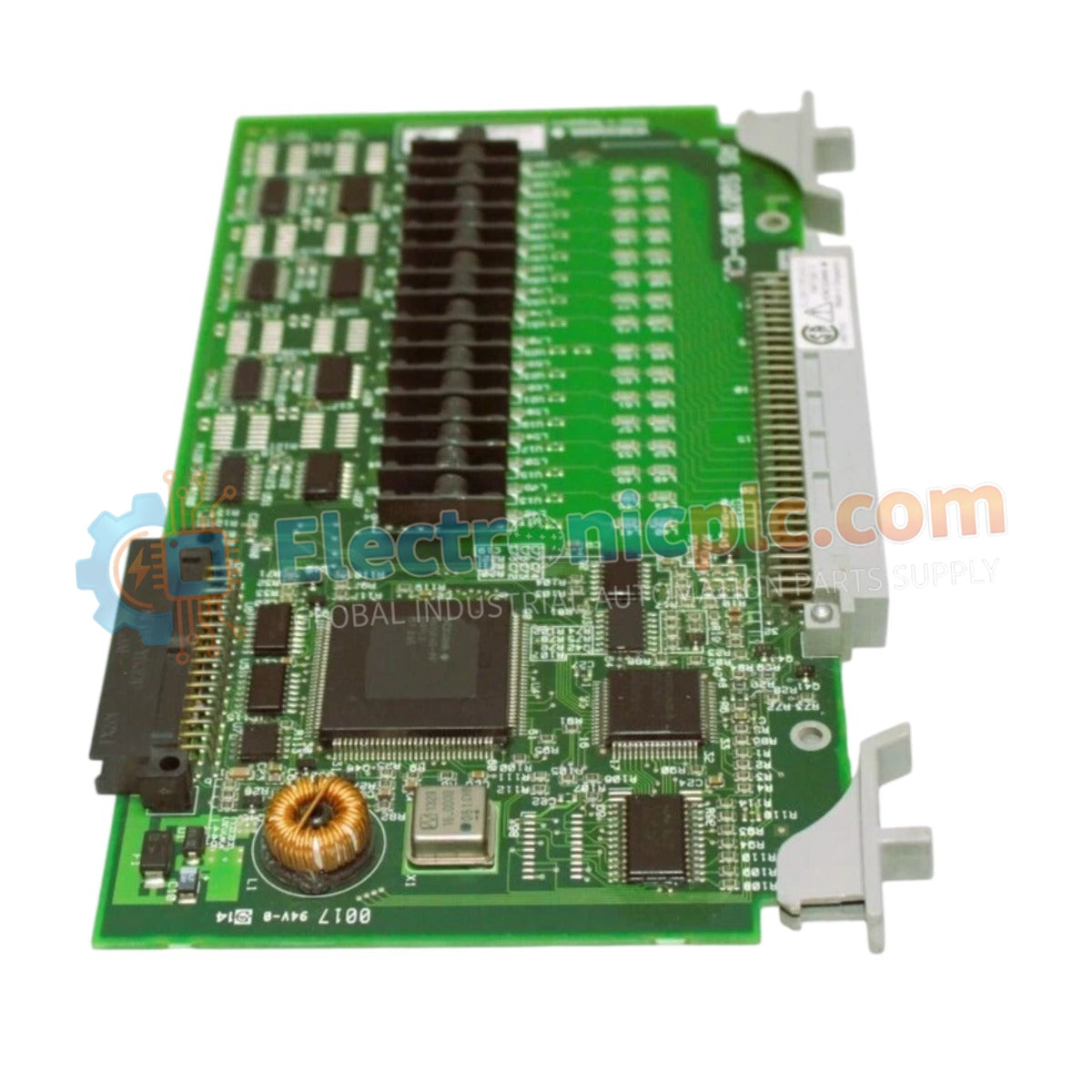

تم تكوين Yokogawa ADM11 S3 (وحدة إدخال التلامس ADM11) لاكتساب الإشارات المنفصلة في شبكات التحكم، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لمراقبة الحالة بـ 16 قناة للمفاتيح والأزرار وأجهزة الاستشعار الصناعية داخل منصات CENTUM VP.

مواصفات الأجهزة

التحكم في العمليات وتكييف الإشارة

تستخدم وحدة ADM11 S3 منطق استقصاء عالي السرعة لاكتشاف انتقالات الحالة عبر مدخلاتها المنفصلة الـ 16. ومن خلال تطبيق العزل الجلفاني بين كل قناة، تمنع الوحدة حلقات التأريض والتحويلات عالية الجهد من الانتشار إلى اللوحة الخلفية لنظام التحكم. تضمن هذه البنية معالجة إشارات المعدات الجانبية للمجال بدقة عالية، مما يحافظ على بيانات حالة دقيقة في الوقت الفعلي لتنفيذ منطق النظام وعمليات اتخاذ القرار.

الأسئلة المتداولة

س: هل تدعم ADM11 S3 تكوينات إدخال التلامس الجاف؟

ج: نعم، تدعم الوحدة مدخلات إغلاق التلامس القياسية؛ تأكد من توجيه مصدر طاقة خارجي للمجال بشكل صحيح من خلال التلامس إذا كان ذلك مطلوبًا بواسطة عتبة الجهد المحددة للقناة.

س: هل وحدة ADM11 S3 متوافقة مع أجيال أنظمة CENTUM القديمة؟

ج: تم تصميم هذه الوحدة لبيئة CENTUM VP؛ يجب التحقق من التوافق مع أنظمة CS أو CS 3000 القديمة مقابل مراجعة الأجهزة المحددة ومتطلبات اللوحة الخلفية.

إرشادات التثبيت الميداني

1. قم بتركيب الوحدة على قضيب DIN قياسي، مع التأكد من تثبيت المشبك القفل بالكامل لتحقيق الاستقرار الميكانيكي.
2. قم بإنهاء أسلاك المجال عند كتل الأطراف المخصصة، مع الحفاظ على فصل صارم بين خطوط إدخال التيار المستمر وكابلات طاقة التيار المتردد للتخفيف من التداخل.
3. تحقق من مستوى الجهد لجهات التلامس الميدانية للتأكد من بقائها ضمن نطاق التشغيل المحدد من 4 إلى 32 فولت تيار مستمر.
4. تحقق من سلامة العزل الجلفاني عن طريق إجراء اختبار استمرارية بين أسلاك المجال وهيكل الوحدة الأرضي قبل التشغيل.
5. قم بإجراء فحص حلقة الإدخال/الإخراج من خلال برنامج التحكم للتأكد من أن كل قناة من القنوات الـ 16 تعكس بشكل صحيح حالة التلامس المادي للمجال.
