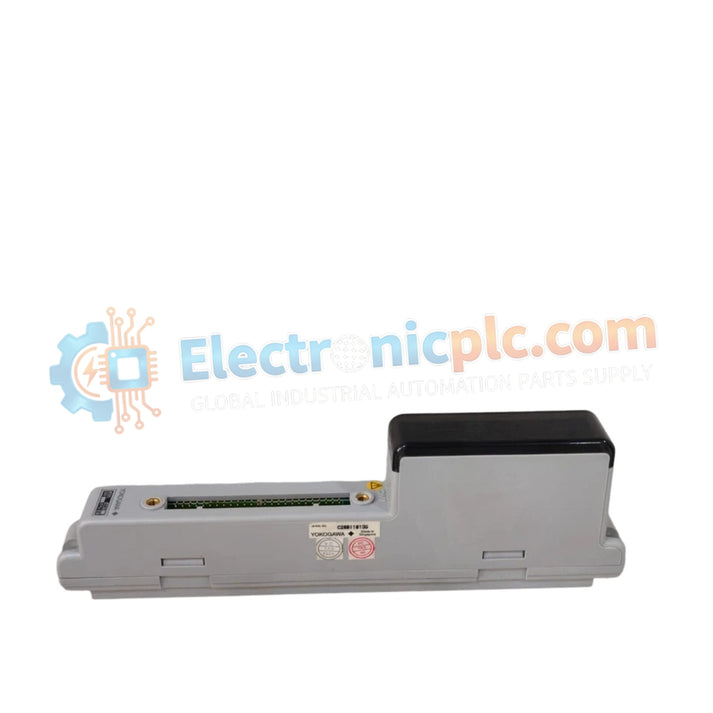

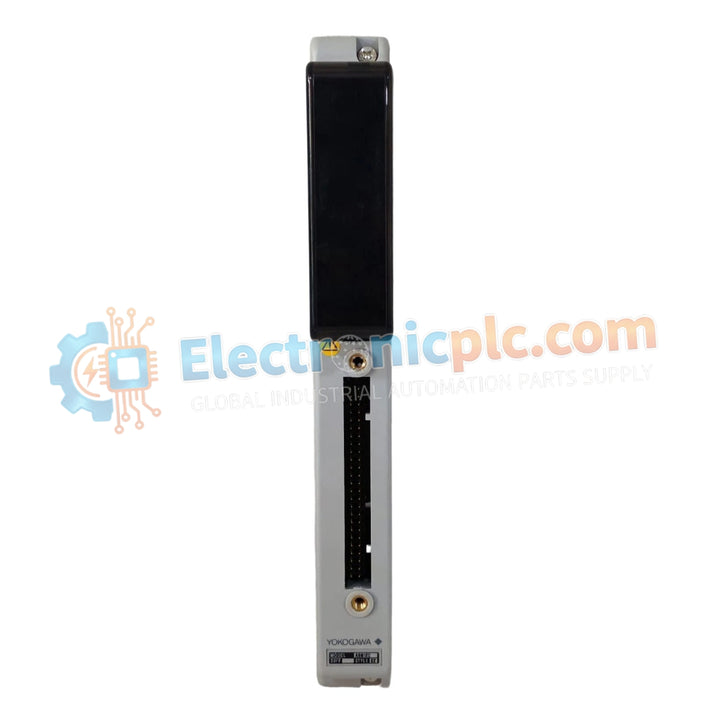

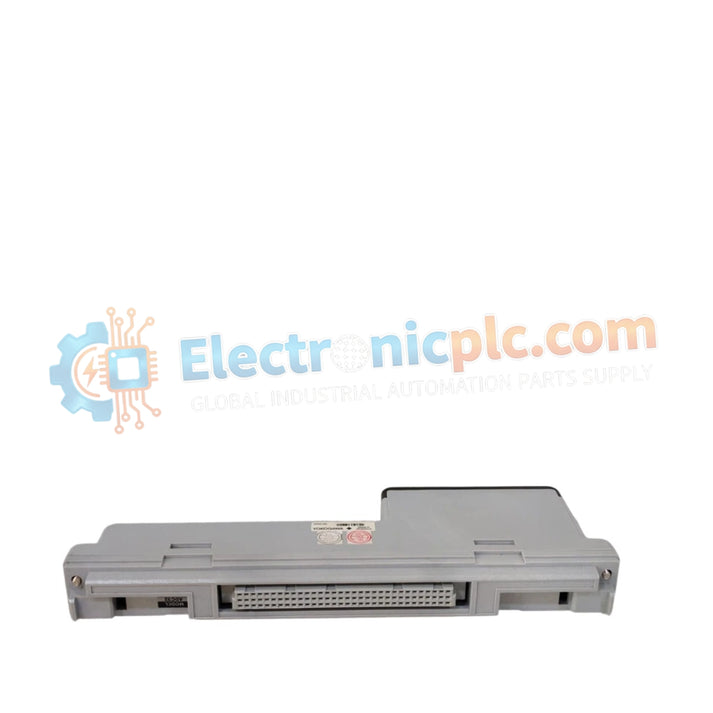

تم تصميم بطاقة Yokogawa ADM12 (بطاقة الإدخال/الإخراج بمخرج تلامس ADM12) لتنفيذ أوامر التحكم المنفصلة في أنظمة التحكم الموزعة، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا للتحكم في الأجهزة الميدانية القائمة على المرحلات. تعمل هذه الوحدة على تسهيل الواجهة بين معالج منطق نظام التحكم وعناصر التحكم النهائية على مستوى الحقل، مما يضمن تبديلًا عالي الموثوقية للمشغلات الصناعية وأجهزة الإنذار ومعدات الإشارة.

مواصفات الأجهزة

التحكم في العمليات والاتصال

تم تصميم ADM12 للحفاظ على إخراج إشارة عالي التكامل من خلال استخدام منطق التبديل الكهروميكانيكي أو مرحلات الحالة الصلبة. يوفر هذا التصميم عزلًا غلفانيًا بين الأجهزة الميدانية وناقل التحكم منخفض الجهد، مما يحمي النظام من ارتفاعات الجهد الكهربائي أو الأعطال الكهربائية التي تنتشر من الحلقات الميدانية. تم تصميم البطاقة خصيصًا للانتقالات الثنائية للحالة، مما يوفر أداءً قويًا عند تشغيل الملفات اللولبية أو الموصلات أو الأحمال الحثية الأخرى.

الأسئلة المتداولة

س: هل وحدة ADM12 قابلة للتبديل السريع أثناء التشغيل؟

ج: لا. تتطلب إجراءات التشغيل القياسية لهذا النوع من البطاقات عزل مصدر الطاقة الميداني وناقل التحكم قبل الإزالة الفعلية لمنع حدوث قوس كهربائي عند موصلات اللوحة الخلفية.

س: هل يمكن لهذه الوحدة تشغيل أحمال التيار المتردد عالية التيار مباشرة؟

ج: تم تصميم الوحدة لتصنيفات حمل محددة في الدليل الفني. إذا تجاوز الحمل مواصفات تلامسات المرحل، فيجب استخدام مرحل وسيط خارجي للحفاظ على طول عمر النظام.

إرشادات التركيب الميداني

• التركيب: تأكد من تثبيت ADM12 بالكامل داخل مجموعة الرف. يتطلب عامل الشكل 2.5 × 22.9 × 7.6 سم مسافة تهوية مناسبة لضمان التشغيل المستقر لمكونات المرحل.
• الأسلاك: استخدم الكابلات المحمية لجميع دوائر خرج التلامس. قم بتوصيل الدروع بحافلة التأريض في الخزانة لتقليل التداخل الكهرومغناطيسي (EMI) الذي يمكن أن ينشأ على مسافات الكابلات الطويلة.
• التأريض: قم بتأمين هيكل الوحدة بحافلة التأريض بالنظام لضمان حماية منخفضة المقاومة ضد أحداث الارتفاع المفاجئ.
• التشغيل: تحقق من جميع إغلاقات التلامس في حالة عدم وجود حمل قبل إنهاء التوصيلات بالمشغلات على مستوى الحقل للتأكد من أن منطق التحكم يتوافق بشكل صحيح مع مخرجات الأجهزة الفيزيائية.
