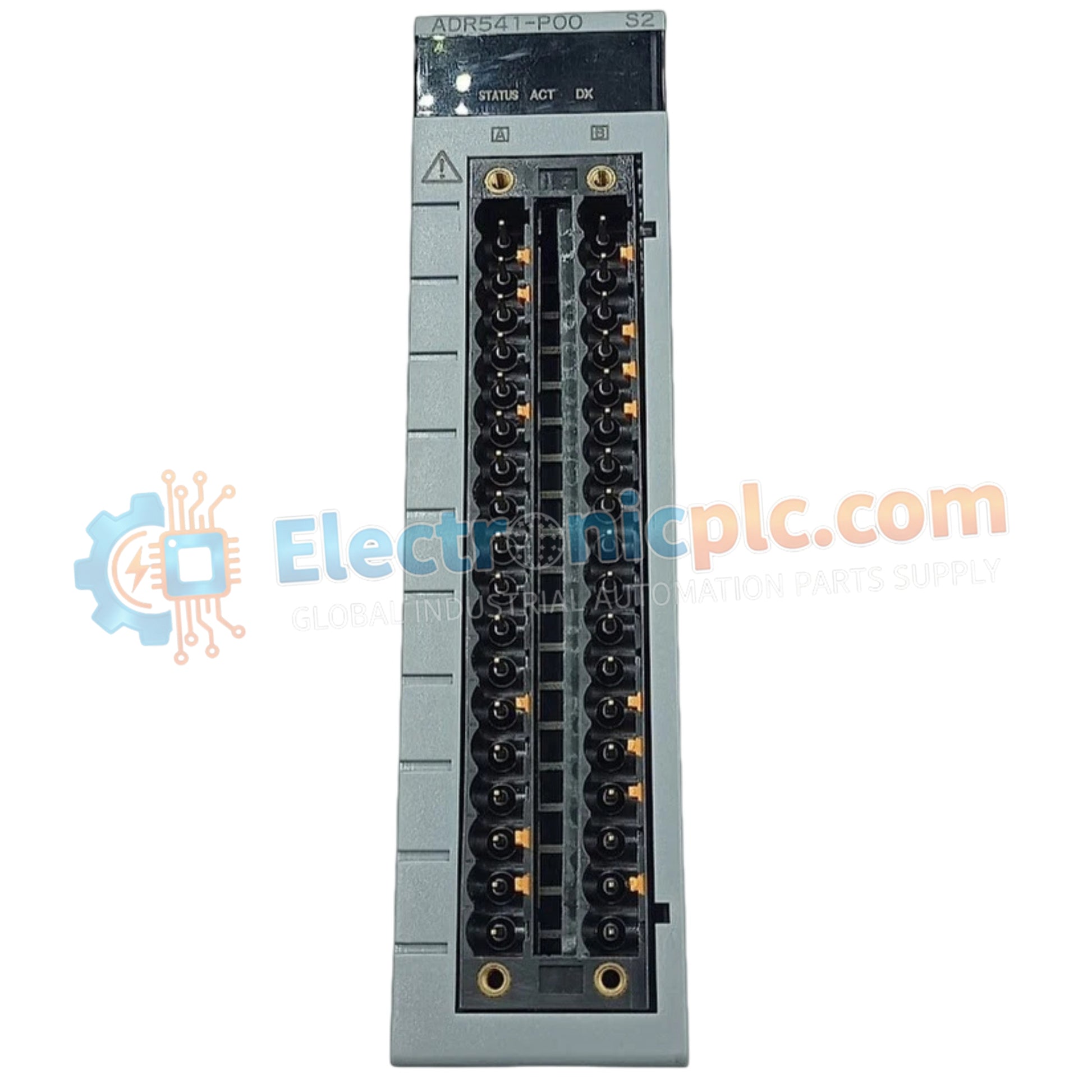

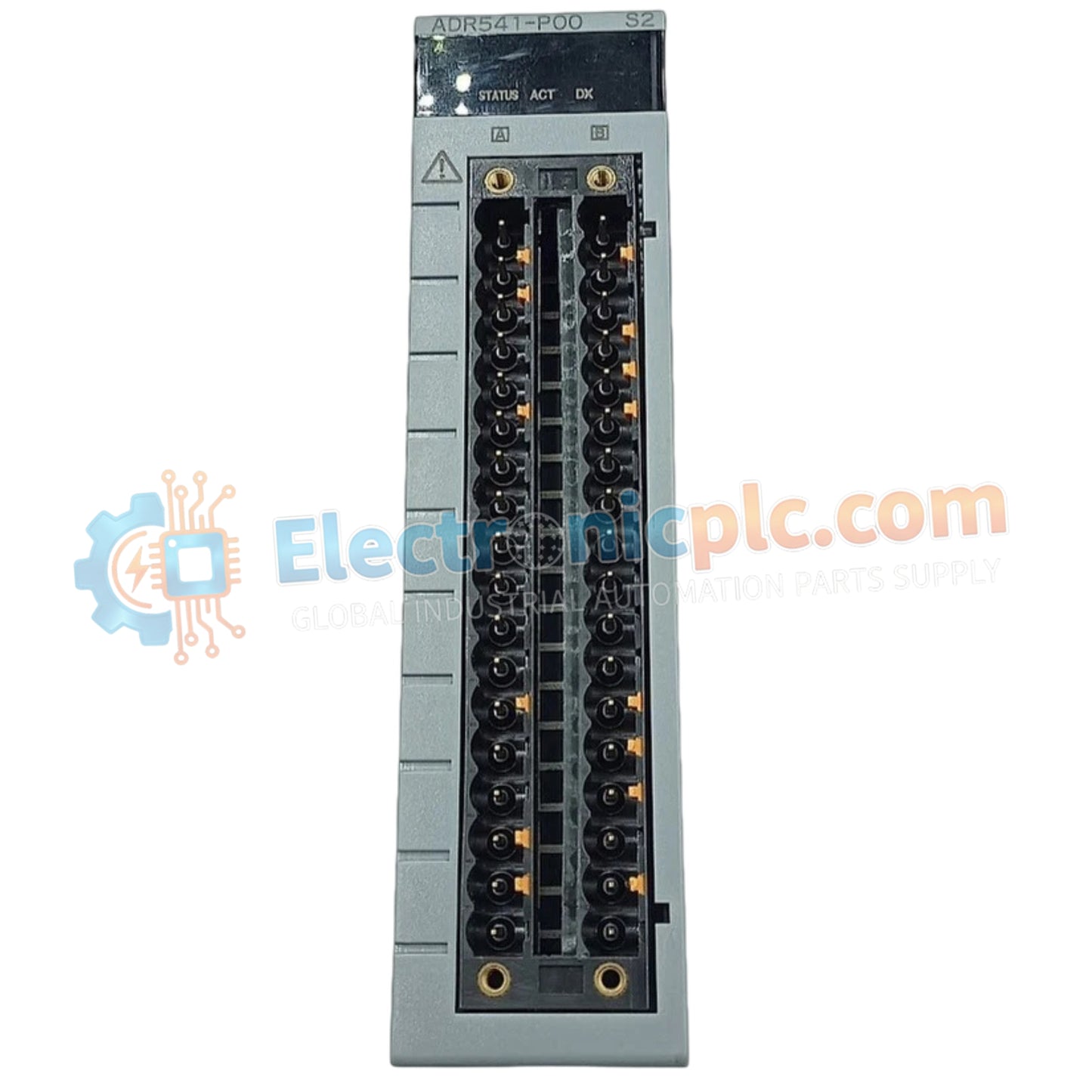

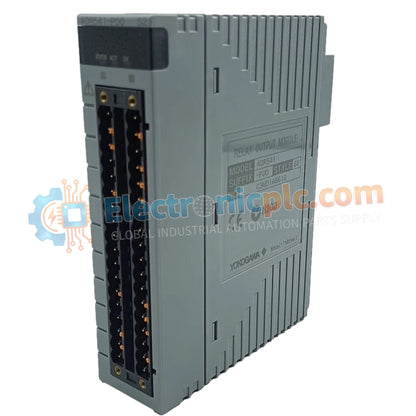

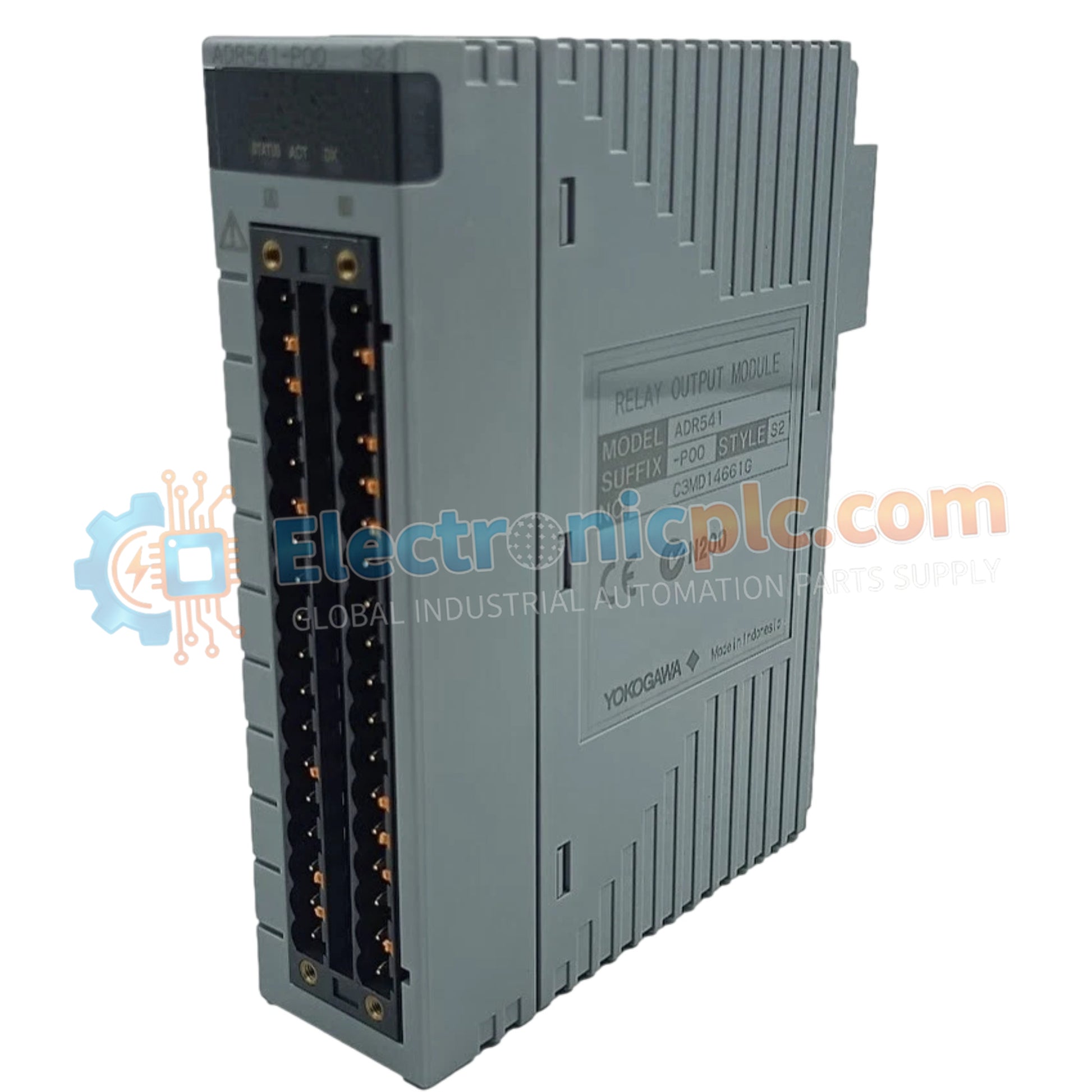

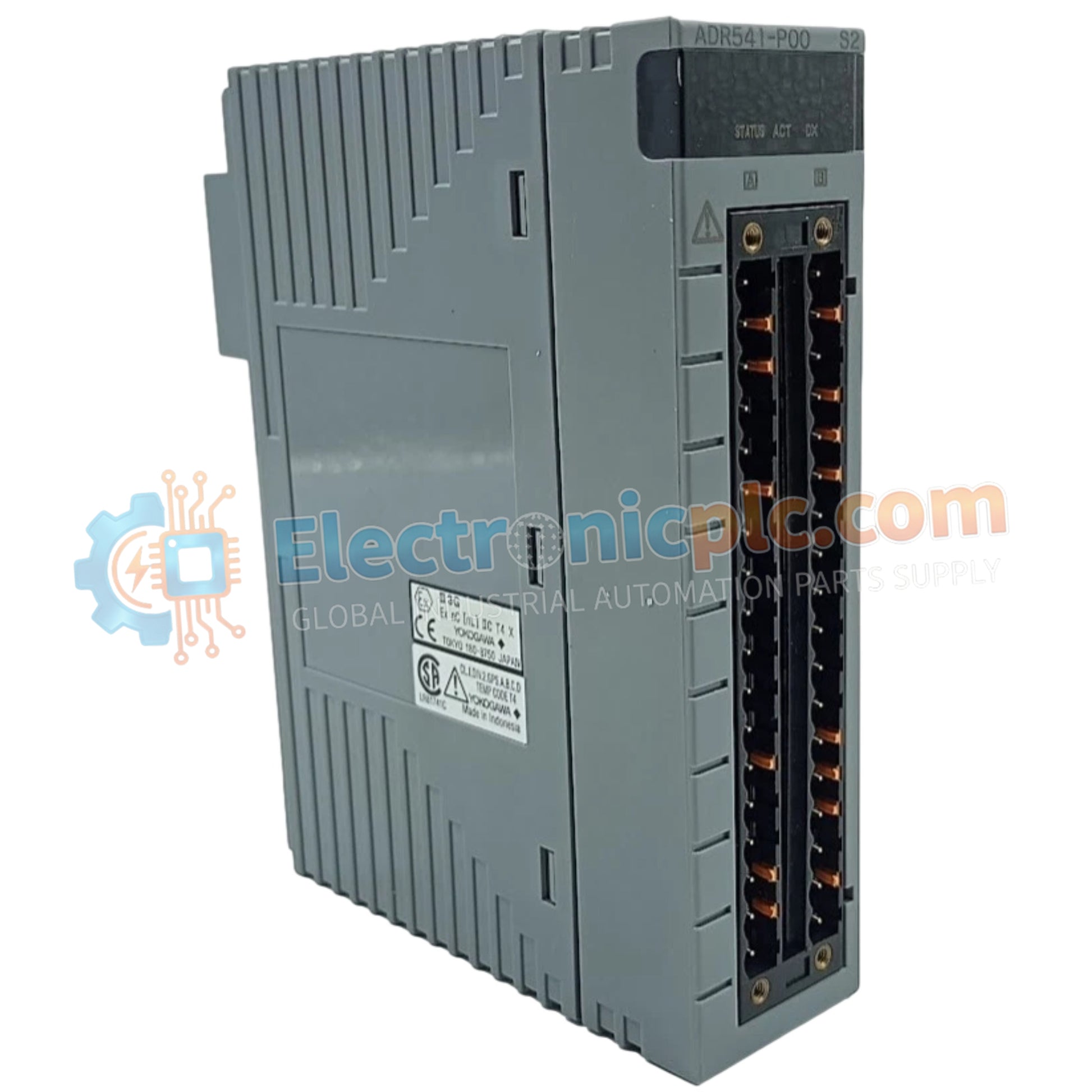

يعمل YOKOGAWA ADR541-P00، والمصنّف أيضًا كـ وحدة خرج المرحل ADR541، كمكون أجهزة مخصص للتحكم في إشارات المجال المنفصلة ضمن منصات نظام التحكم الموزع CENTUM. توفر هذه الوحدة تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتشغيل الأجهزة المثبتة في المجال بما في ذلك الملفات اللولبية والمرحلات الوسيطة والمؤشرات المحلية من خلال تبديل ملامس جاف عالي الموثوقية.

مواصفات الأجهزة

تكامل نظام CENTUM وعزل الإشارة

تستخدم وحدة ADR541-P00 تبديل المرحلات الميكانيكية لتوفير عزل جلفاني بين ناقل التحكم CENTUM ذي الجهد المنخفض ودوائر الحمل ذات الجهد العالي من جانب المجال. يعد هذا الفصل الكهربائي أمرًا بالغ الأهمية لحماية مكونات اللوحة الخلفية الحساسة للنظام من الضوضاء النمطية المشتركة واختلافات جهد الأرض. يشتمل التصميم على بنى ملامسات المرحلات المعيارية لضمان أداء تبديل متكرر عبر دورات التحكم في العمليات المتغيرة.

الأسئلة المتداولة

س: هل يدعم ADR541-P00 التبديل السريع داخل رف CENTUM؟

ج: نعم، تم تصميم هذه الوحدة لتكون قابلة للتبديل السريع ضمن هيكل الإدخال/الإخراج القياسي لـ CENTUM، بشرط أن يدعم برنامج النظام استبدال الوحدة عبر الإنترنت وأن يتم التحقق من فصل طاقة حمل جانب المجال.

س: هل وحدة المرحل هذه مناسبة للتحكم في إشارات النبض عالية التردد؟

ج: لا، يستخدم ADR541 مرحلات ميكانيكية لها أوقات استجابة فيزيائية متأصلة وقيود على تآكل الملامسات؛ وهي مخصصة لحالة ثابتة أو تطبيقات تبديل منخفضة التردد.

إرشادات التركيب الميداني

• تأكد من استقرار طاقة اللوحة الخلفية لـ CENTUM قبل إدخال وحدة ADR541 في الفتحة المخصصة.
• تأكد من أن الأحمال الميدانية المتصلة لا تتجاوز تيار التبديل المقدر للوحدة أو الجهد لمنع لحام ملامس المرحل أو تلف القوس.
• استخدم الحلقات المناسبة عند توصيل أسلاك المجال بموصلات المشبك بالضغط لضمان اتصال موثوق ومقاوم للاهتزاز.
• نفذ قمعًا لزيادة التيار، مثل مرشحات RC أو الثنائيات الارتدادية، لجميع الأحمال الاستقرائية لإطالة العمر التشغيلي لملامسات المرحل.
• راقب بانتظام مصابيح LED للحالة في اللوحة الأمامية لتأكيد تنشيط الإشارة الصحيح والحفاظ على صحة تشخيص النظام.
