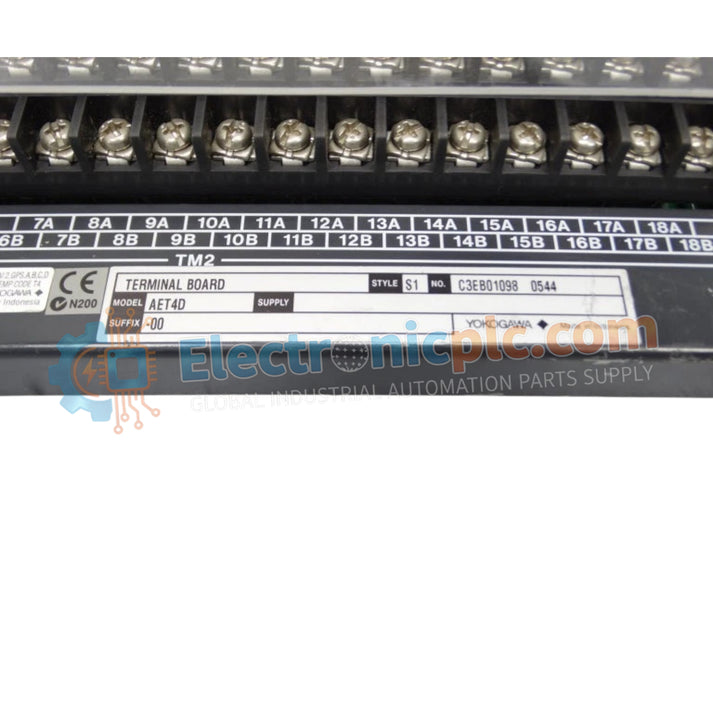

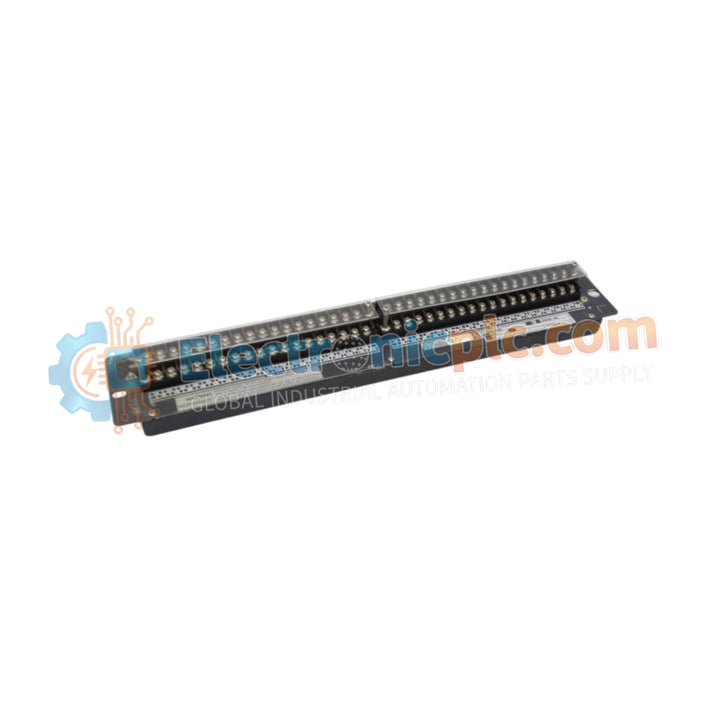

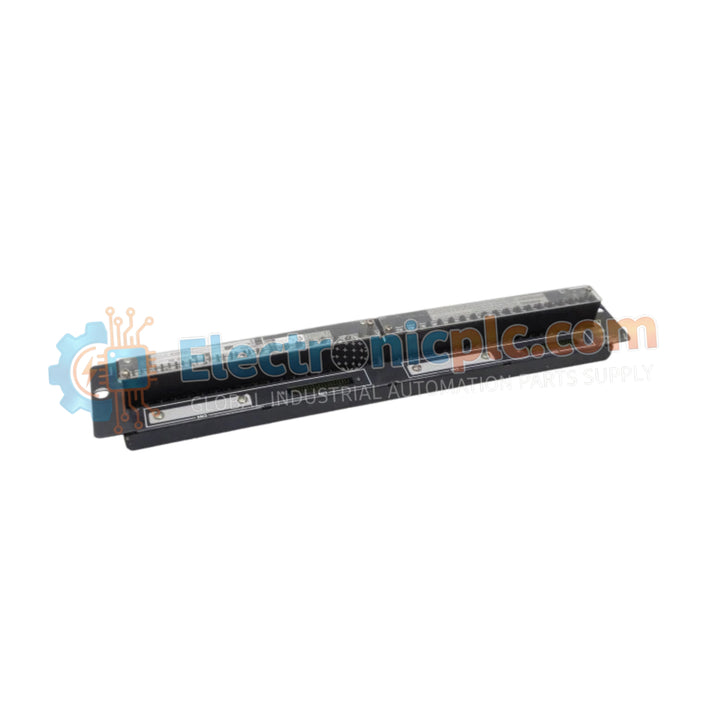

تم تكوين Yokogawa AET4D-00 (لوحة أطراف AET4D) لدمج إشارات المزدوجات الحرارية، وتوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لانتقال إشارة مستشعر درجة الحرارة متعدد النقاط إلى وحدات نظام التحكم.

تفسير اللاحقة ومصفوفة النموذج

• AET4D: تسمية السلسلة الأساسية للوحات الأطراف التناظرية الخاصة بالمزدوجات الحرارية.
• 00: رمز التكوين القياسي الذي يشير إلى تعيين مسار إشارة عالمي لمدخلات المزدوجات الحرارية ذات 16 قناة.

مواصفات الأجهزة

سلامة إشارة المزدوجات الحرارية والتعويض

تم تصميم AET4D-00 للحفاظ على قياس عالي الدقة لمستشعرات المزدوجات الحرارية عن طريق تقليل التدرجات الحرارية المحتملة عبر اللوحة. يسهل تصميم الطرف التوصيل الموثوق لأنواع مختلفة من المزدوجات الحرارية، مما يضمن دقة تعويض الوصلة الباردة (CJC) عند دمجها مع وحدات الإدخال/الإخراج المضيفة. تدعم اللوحة تكوينات الوحدات الفردية والمتكررة، مما يوفر توفرًا عاليًا لحلقات مراقبة درجة حرارة العمليات الحرجة.

الأسئلة الشائعة

س: هل يمكن استخدام AET4D-00 مع حلقات تيار 4-20 مللي أمبير؟

ج: تم تحسين AET4D-00 خصيصًا لمدخلات المزدوجات الحرارية. بينما يمكن لأطراف M4 استقبال أسلاك حلقة التيار فعليًا، فإن نقص المقاومات الجانبية المدمجة والهندسة الخاصة بمسارات PCB المركزة على المزدوجات الحرارية تجعلها غير مثالية لتوصيل بروتوكول حلقة HART 4-20 مللي أمبير.

س: هل اللوحة قابلة للتبديل السريع؟

ج: لا. AET4D-00 هو مكون إنهاء ميداني سلبي. يجب إجراء الصيانة، بما في ذلك استبدال سلك المزدوجة الحرارية، مع عزل الحلقة، وعند الاقتضاء، إزالة طاقة وحدة التحكم لمنع ضوضاء الإشارة أو تلف مراحل إدخال وحدة الإدخال/الإخراج.

إرشادات التركيب الميداني

• الإدارة الحرارية: قم بتركيب لوحة الطرف في منطقة ذات تقلبات قليلة في درجة الحرارة المحيطة. يمكن أن تؤدي التغيرات السريعة في درجة الحرارة البيئية بالقرب من اللوحة إلى حدوث خطأ في مرجع الوصلة الباردة للمزدوجة الحرارية.
• مواصفات عزم الدوران: أحكم ربط براغي أطراف M4 بعزم الدوران الموصى به من قبل الشركة المصنعة (1.2 نيوتن متر) لضمان اتصال كهربائي ثابت. يمكن أن يؤدي الإحكام الزائد إلى تلف خيوط الطرف، بينما قد يؤدي الإحكام الناقص إلى توصيلات عالية المقاومة وانحراف في القياس.
• التدريع: تأكد من تأريض جميع دروع كبل تمديد المزدوجة الحرارية عند نقطة تأريض الجهاز الخاص بالنظام لقمع التداخل الكهرومغناطيسي (EMI).
• فصل الأسلاك: حافظ على مسافة لا تقل عن 300 مم بين أسلاك المزدوجة الحرارية وخطوط الطاقة المتناوبة عالية الجهد أو كابلات VFD لمنع الضوضاء الاستقرائية من التأثير على إشارات درجة الحرارة على مستوى المللي فولت.
