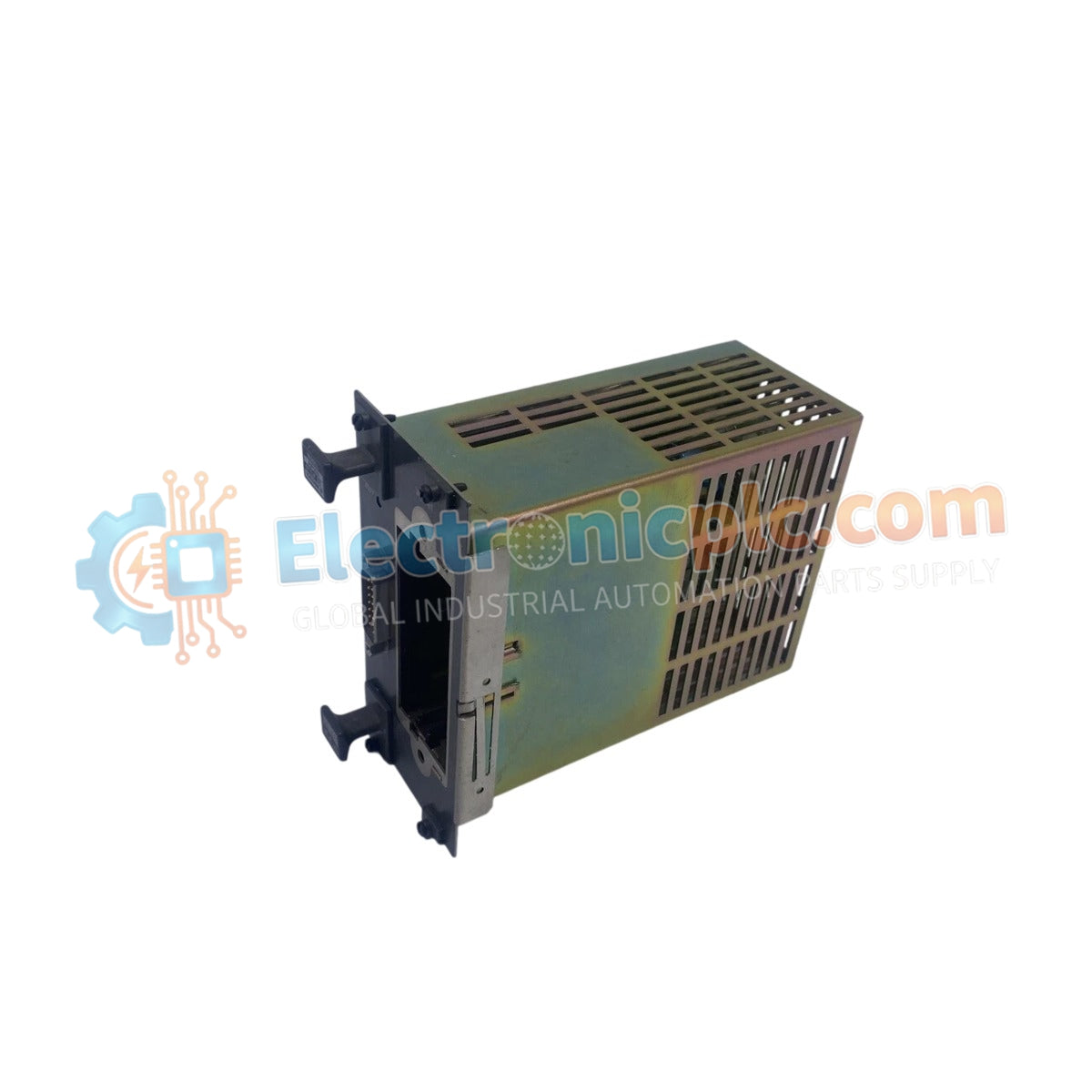

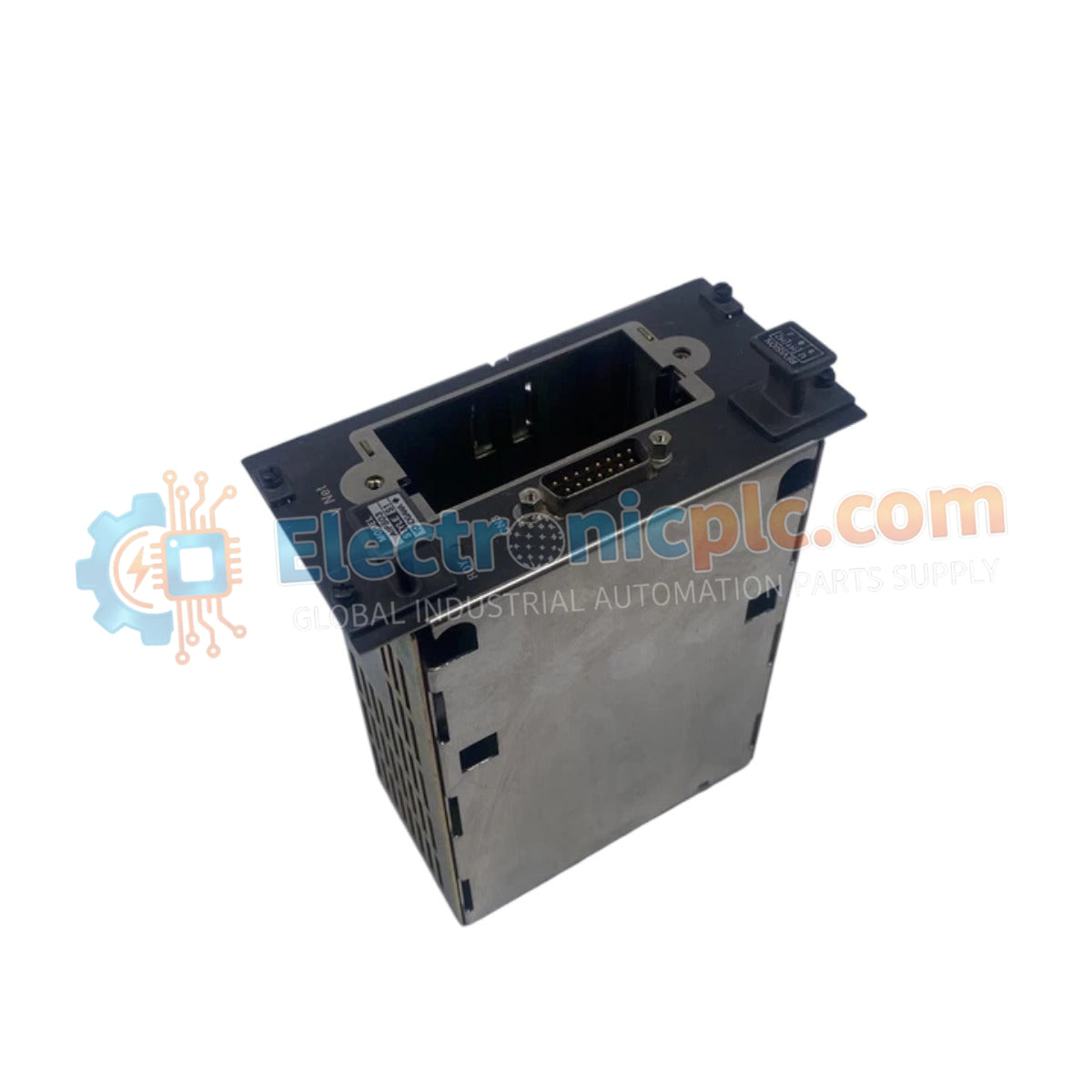

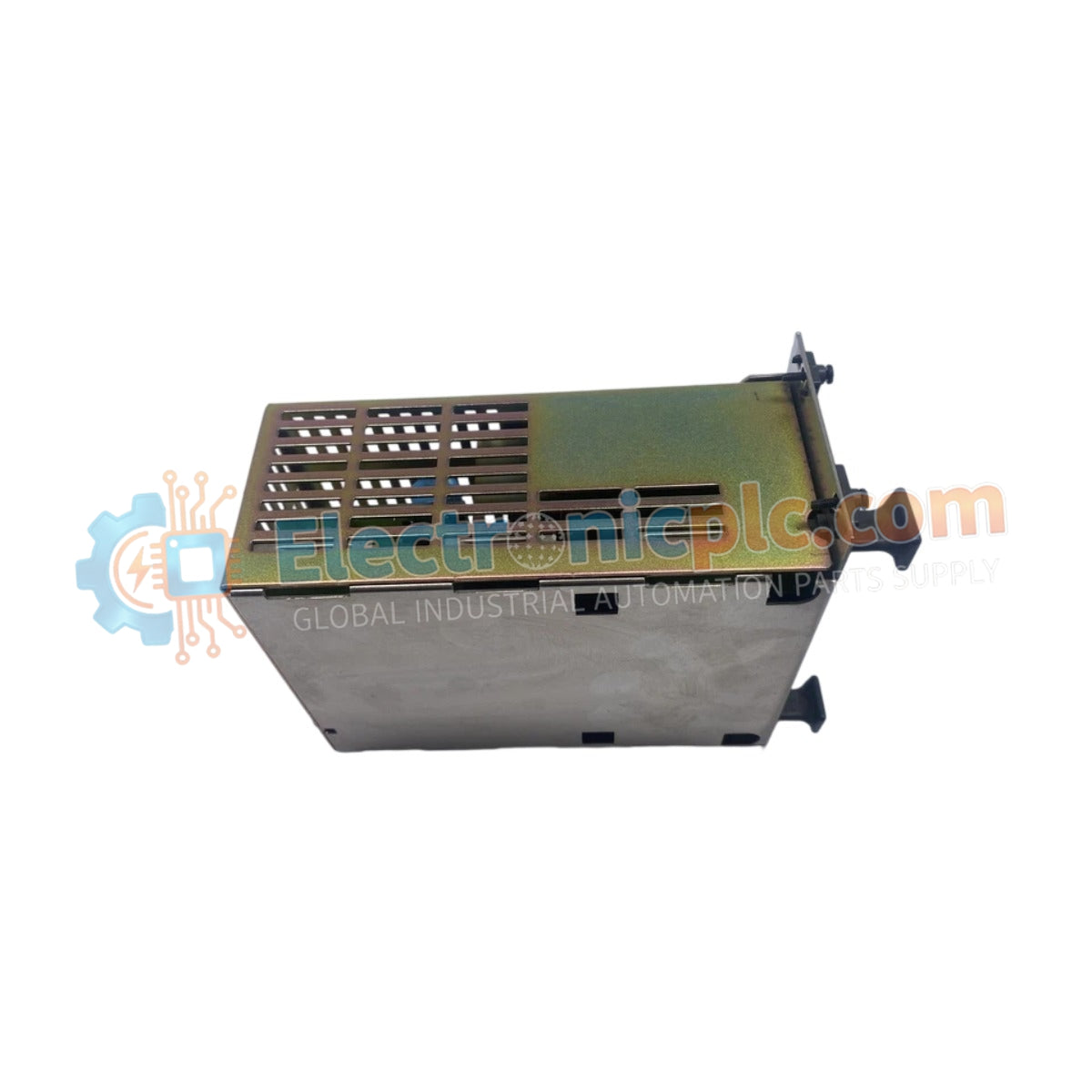

تم تكوين YOKOGAWA AIP503-S1 (وحدة مقرن AIP503-S1) لدمج الشبكات عالية السرعة ضمن منصات التحكم من Yokogawa، ويوفر نقل الإشارة الفيزيائية المباشر وجسر البيانات بين أجهزة القياس الميدانية وشبكات التحكم في العمليات V-NET. يعمل مكون الأجهزة هذا كبوابة أساسية تستخدم لتنفيذ مزامنة اتصالات الشبكة عبر منصات CENTUM CS و CENTUM VP.

تفكيك اللاحقة ومصفوفة النموذج

• AIP503: معرف النموذج الأساسي لوحدة مقرن V-NET.
• -S1: يحدد تنقيح الأجهزة المحدد ومتغير تكوين الواجهة.

مواصفات الأجهزة

اتصال شبكة التحكم في العمليات

يدير AIP503-S1 بروتوكول الاتصال V-NET (10BASE-5) لضمان تبادل البيانات المحدد عبر بنية التحكم الموزعة. من خلال العمل كجسر، تقوم الوحدة بالتحويل الكهربائي والمنطقي الضروري للإشارة المطلوبة للنقل عالي السرعة بين ناقل البيانات على مستوى المجال وشبكة النظام. وهذا يضمن استقصاء الأجهزة الميدانية بزمن انتقال منخفض وأداء قوي في تطبيقات التحكم في الوقت الفعلي.

الأسئلة الشائعة

س: هل يتطلب AIP503-S1 جهاز إرسال واستقبال محددًا لاتصال V-NET؟

ج: تم تصميم الوحدة لاتصال 10BASE-5؛ تأكد من استخدام كابلات AUI (واجهة وحدة التوصيل) وجهاز الإرسال والاستقبال الخارجي المناسبين إذا كانت الشبكة الأساسية تتطلب انتقالًا للوسط المادي.

س: كيف يتم تأريض الوحدة بهيكل الخزانة؟

ج: يستخدم AIP503-S1 مثبتات التركيب وعروات التأريض الخلفية المخصصة لإنشاء وصلة هيكل. تأكد من أن هذه الوصلات نظيفة ومحكمة لتوفير مسار فعال للضوضاء الكهربائية العابرة.

إرشادات التركيب الميداني

• تأكد من أن مصدر الطاقة 24 VDC مستقر ومتصل بشكل صحيح بمدخل الطاقة بالوحدة قبل تنشيط النظام.
• افحص منافذ واجهة V-NET لمحاذاة المسامير والأكسدة قبل توصيل الكابل.
• وجه كابلات الشبكة عبر قنوات محمية مخصصة، مع الحفاظ على فصلها عن خطوط الطاقة عالية الجهد لمنع أخطاء حزم الإشارة.
• ثبت وحدة المقرن داخل مجموعة الرف لمنع الاتصال المتقطع الناجم عن الاهتزاز.
• قم بإجراء فحص تشخيصي لشبكة V-NET باستخدام برنامج هندسة DCS بعد التثبيت للتأكد من أن حالة العقدة صحية وأن زمن انتقال الاتصال ضمن المعلمات الاسمية.
