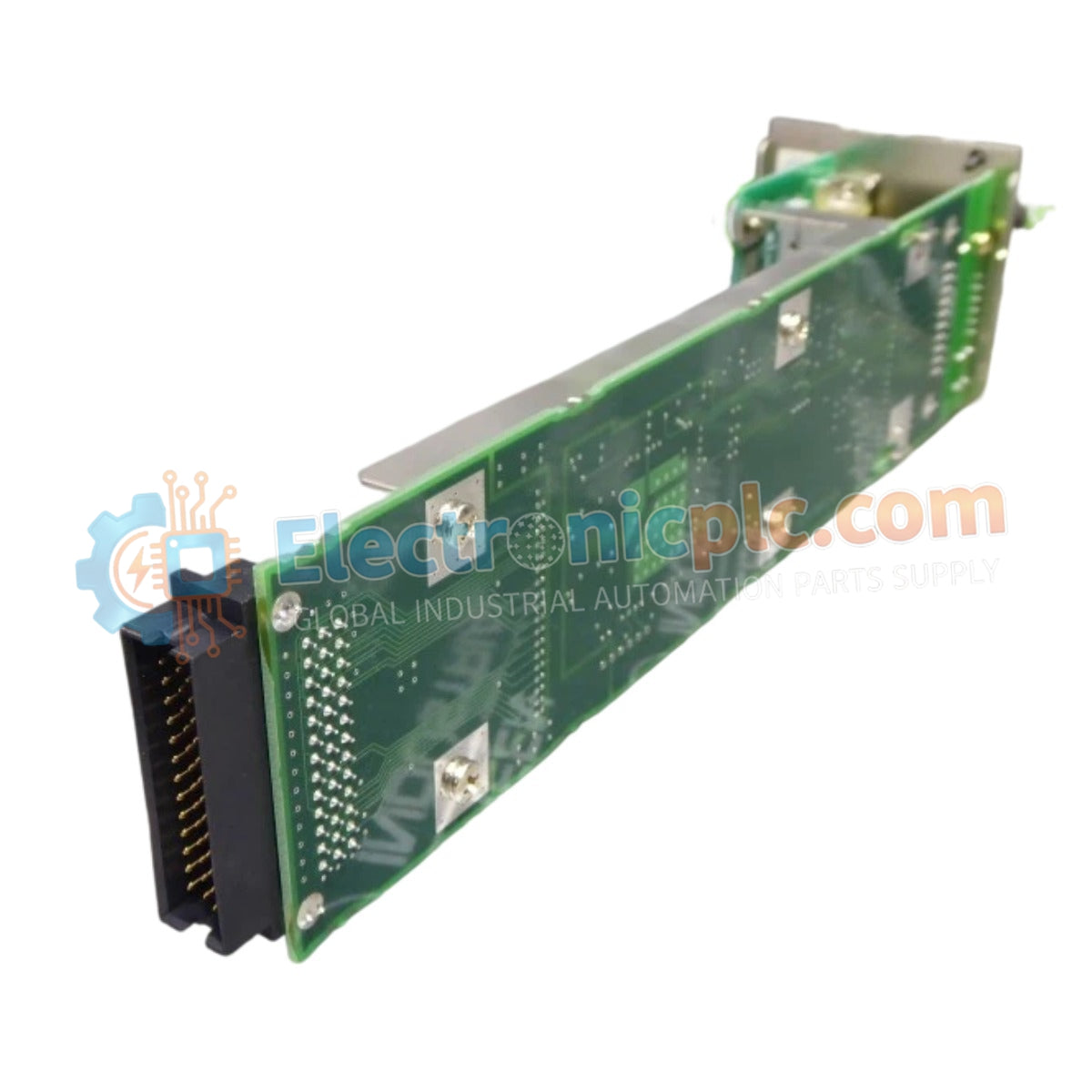

تم تكوينه لدمج الشبكات عالية السرعة في أنظمة التحكم، يوفر Yokogawa AIP532 (وحدة اقتران ناقل ESB AIP532) تنفيذًا فيزيائيًا مباشرًا لربط إشارة البيانات بين V-Net وقطاعات الاتصال الخاصة بالناقل القياسي الموسع (ESB).

مواصفات الأجهزة

التحكم في عملية نظام التحكم الموزع (DCS) وسلامة البيانات

تم تصميم بنية AIP532 للحفاظ على عزل صارم بين القنوات بين ناقل التحكم وعقد الإدخال/الإخراج على مستوى الحقل. وتسهل الوحدة التوافق السلس للبروتوكولات، مما يضمن أن حركة المرور بين وحدة تحكم DCS ورفوف الإدخال/الإخراج الموزعة تتوافق مع متطلبات زمن الانتقال المحدد. وباستخدام تكييف الإشارة المتقدم، تعزل الوحدة بشكل فعال التداخل الكهرومغناطيسي الشائع في بيئات الرفوف عالية الكثافة، بينما تدير منطقها الداخلي تعويض الوصلة الباردة (CJC) لوحدات القياس الحراري المتكاملة حيثما ينطبق ذلك.

الأسئلة المتداولة

س: هل يمكن تبديل AIP532 أثناء تشغيل النظام النشط؟

ج: لا، يجب عدم استخراج هذه الوحدة أو إدخالها أثناء تنشيط اللوحة الخلفية للنظام. يجب فصل الطاقة بالكامل لمنع التغيرات الكهربائية العابرة من التسبب في تلف منطق ناقل ESB.

س: كيف ينبغي التحقق من إنهاء ناقل ESB؟

ج: يتطلب ناقل ESB إنهاء نشطًا عند العقدة النهائية لسلسلة الاتصال. يجب قياس المعاوقة عند 120 أوم (اسمي) بين خطوط الاتصال لضمان الإنهاء الصحيح للإشارة وتقليل فقدان الحزم.

إرشادات التركيب الميداني

• ثبّت الوحدة في الفتحة المخصصة لرف ESB باستخدام آليات القفل المدمجة لضمان أن المستوى الأرضي للوحدة يتلامس بقوة مع اللوحة الخلفية للخزانة.
• وجّه كابلات اتصال ESB عبر قنوات معدنية مخصصة لتوفير درع ثانوي ضد التداخل الراديوي الكهرومغناطيسي (RFI/EMI)، مع الحفاظ على مسافة لا تقل عن 150 مم من كابلات التيار المتردد عالية الجهد.
• تأكد من توصيل الطاقة بجهد 24 فولت تيار مستمر باستخدام موصلات مجدولة بزوج من الأسلاك ذات المقياس المناسب، مع التأكد من أن الإمداد يأتي من وحدة طاقة صناعية مرشحة ومستقرة للحفاظ على مزامنة الإشارة.
• افحص دبابيس الموصل على اللوحة الخلفية بحثًا عن علامات الأكسدة قبل التركيب؛ ضع طبقة خفيفة من مادة تشحيم التلامس الصناعية إذا كانت الظروف البيئية شديدة الرطوبة أو التآكل.
