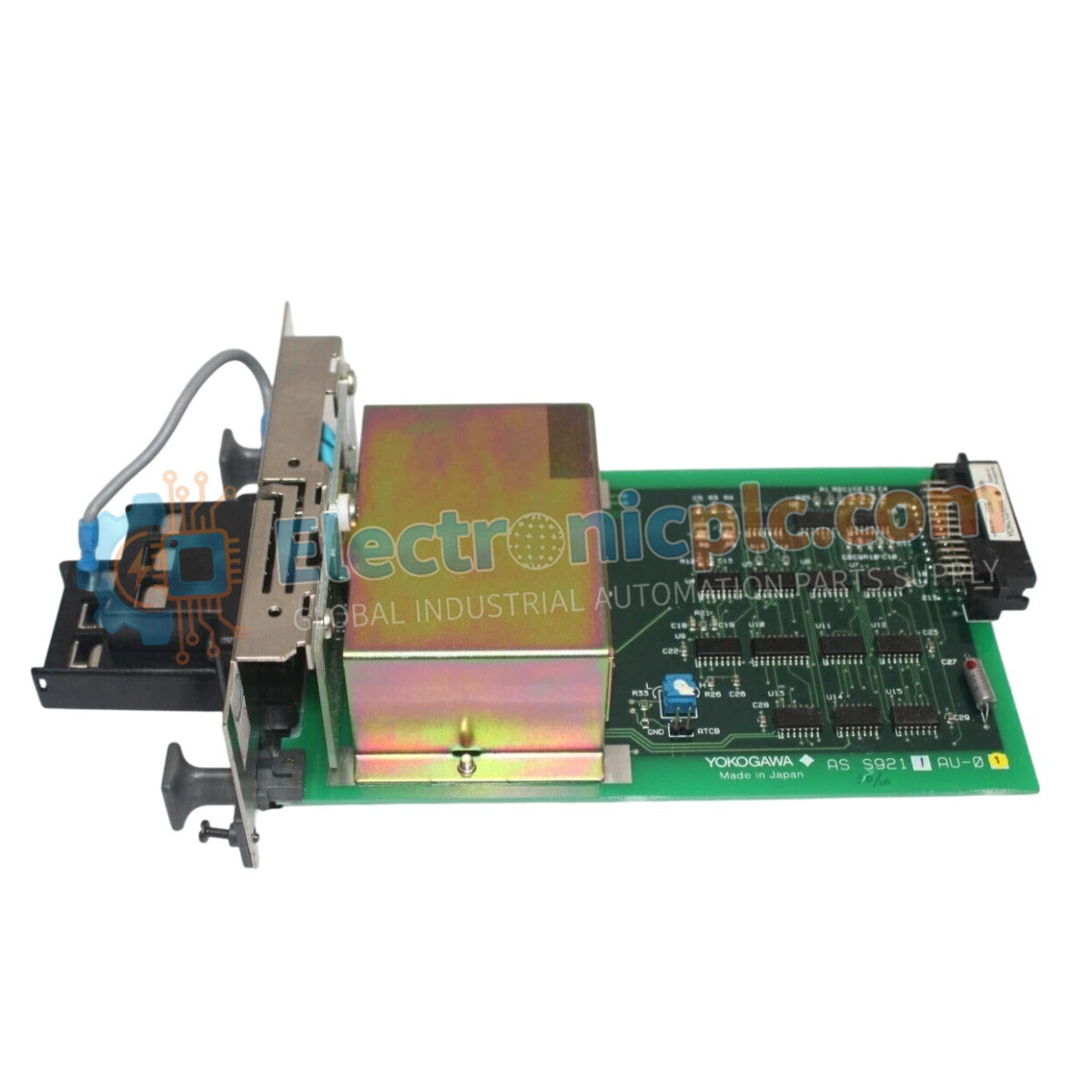

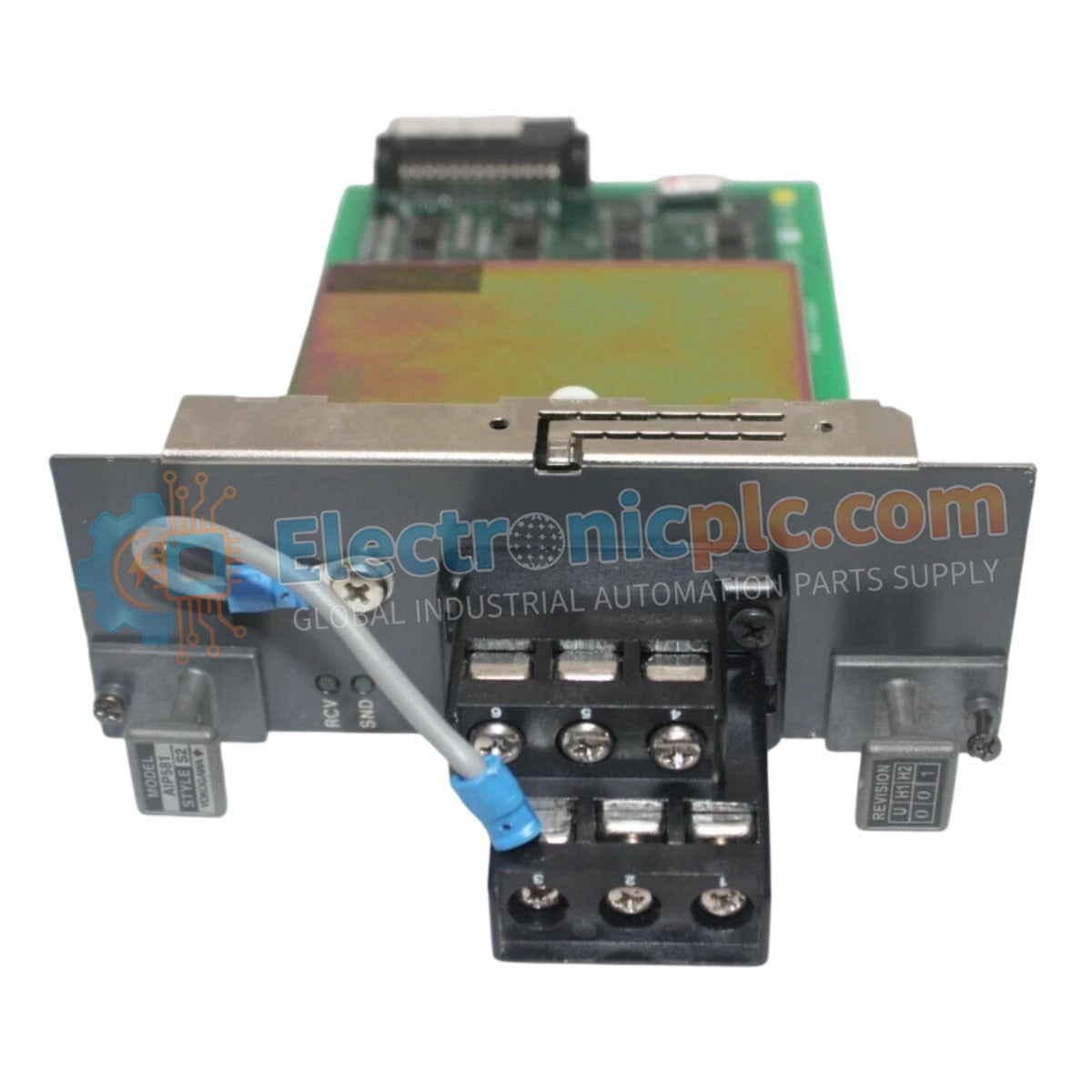

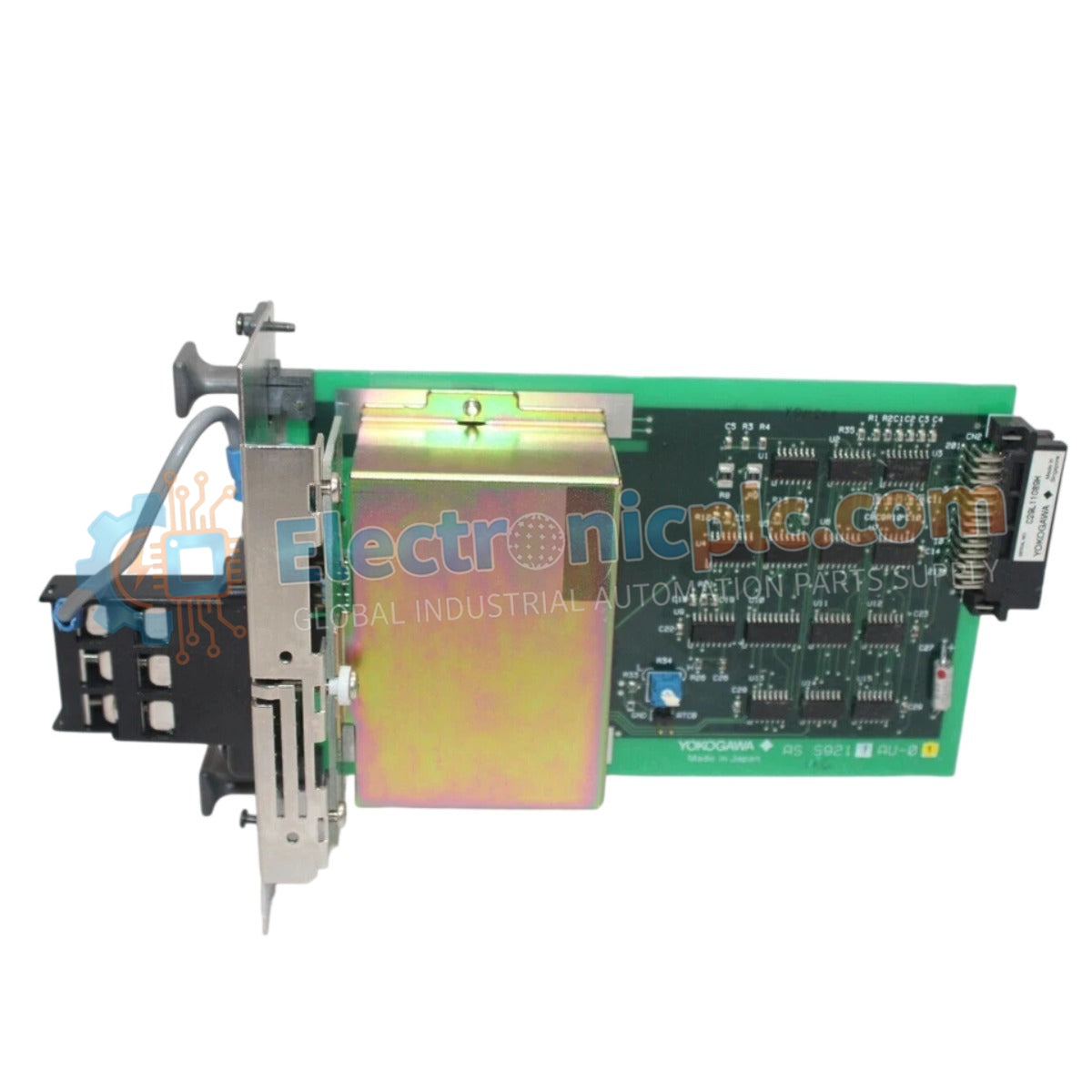

تم تكوين YOKOGAWA AIP581 (وحدة الإدخال/الإخراج RIO الخاصة بجهاز الإرسال والاستقبال AIP581) لتنسيق البيانات التسلسلية متعددة البروتوكولات ضمن شبكات تحكم Yokogawa، وتوفر ترجمة مباشرة للإشارة المادية وإدارة البروتوكولات بين وحدات التحكم الميدانية (FCUs) ومختلف أدوات المستوى الميداني. تعمل هذه المكونة الصلبة كبوابة أساسية تستخدم لتنفيذ مزامنة البيانات عبر منصات التحكم الموزعة CENTUM VP و CS 3000.

المواصفات الفنية

واجهة الشبكة وتنسيق البيانات

يدير AIP581 التحويل الكهربائي والمنطقي لبروتوكولات صناعية متعددة، مما يتيح دمج الأجهزة غير المتجانسة في بنية تحكم موحدة. من خلال دعم واجهات مثل Profibus و Modbus و RS485، تحافظ الوحدة على دقة البيانات بين أجهزة الاستشعار الميدانية البعيدة ووحدة التحكم DCS المركزية. تم تحسين تصميم جهاز الإرسال والاستقبال القوي لتقليل زمن استجابة الاتصال وتوهين الإشارة عبر طوبولوجيا الشبكة الموزعة.

الأسئلة المتكررة

س: هل يمكن تكوين AIP581 لدعم بروتوكولات متعددة في وقت واحد؟

ج: تخضع قدرة الوحدة على ربط بروتوكولات متعددة لتكوين هندسة النظام. تأكد من تعيين إعدادات البرامج الثابتة والمنافذ وفقًا لمتطلبات الاتصال الخاصة بالجهاز المحددة في مشروع نظام التحكم CENTUM.

س: هل يتم تنظيم نطاق التشغيل عالي الجهد (110 فولت - 240 فولت تيار متردد) داخليًا؟

ج: يتضمن AIP581 تكييفًا داخليًا للطاقة لإدارة نطاق جهد الإدخال المحدد. تحقق من أن مصدر الطاقة الوارد ضمن هذه المعلمات وخالي من التشوه التوافقي الكبير لضمان الأداء الأمثل لجهاز الإرسال والاستقبال.

إرشادات التركيب الميداني

• تأكد من عزل مصدر طاقة النظام وقفله قبل تثبيت الوحدة في خزانة التحكم.
• تحقق من التوصيلات المادية وإعدادات البروتوكول (مثل معدل الباود، التكافؤ) لكل منفذ تسلسلي قبل توصيل كابلات الحقل لتجنب تضارب البيانات أو أخطاء الإطار.
• استخدم كابلات مزدوجة مجدولة ومحمية لجميع الواجهات التسلسلية والشبكية، مع تأريض الدرع عند نقطة مرجعية واحدة في الخزانة لمنع حلقات الأرض.
• قم بتأمين الوحدة باستخدام آلية الاحتفاظ بالهيكل للحفاظ على رابط أرضي كهربائي ثابت، وهو أمر ضروري للحفاظ على سلامة الإشارة في بيئات الاتصالات عالية التردد.
• قم بإجراء فحص تشخيصي كامل للاتصالات عبر محطة هندسة DCS بعد التثبيت الفعلي للتأكد من أن كل رابط بروتوكول نشط وخالي من الأخطاء.
