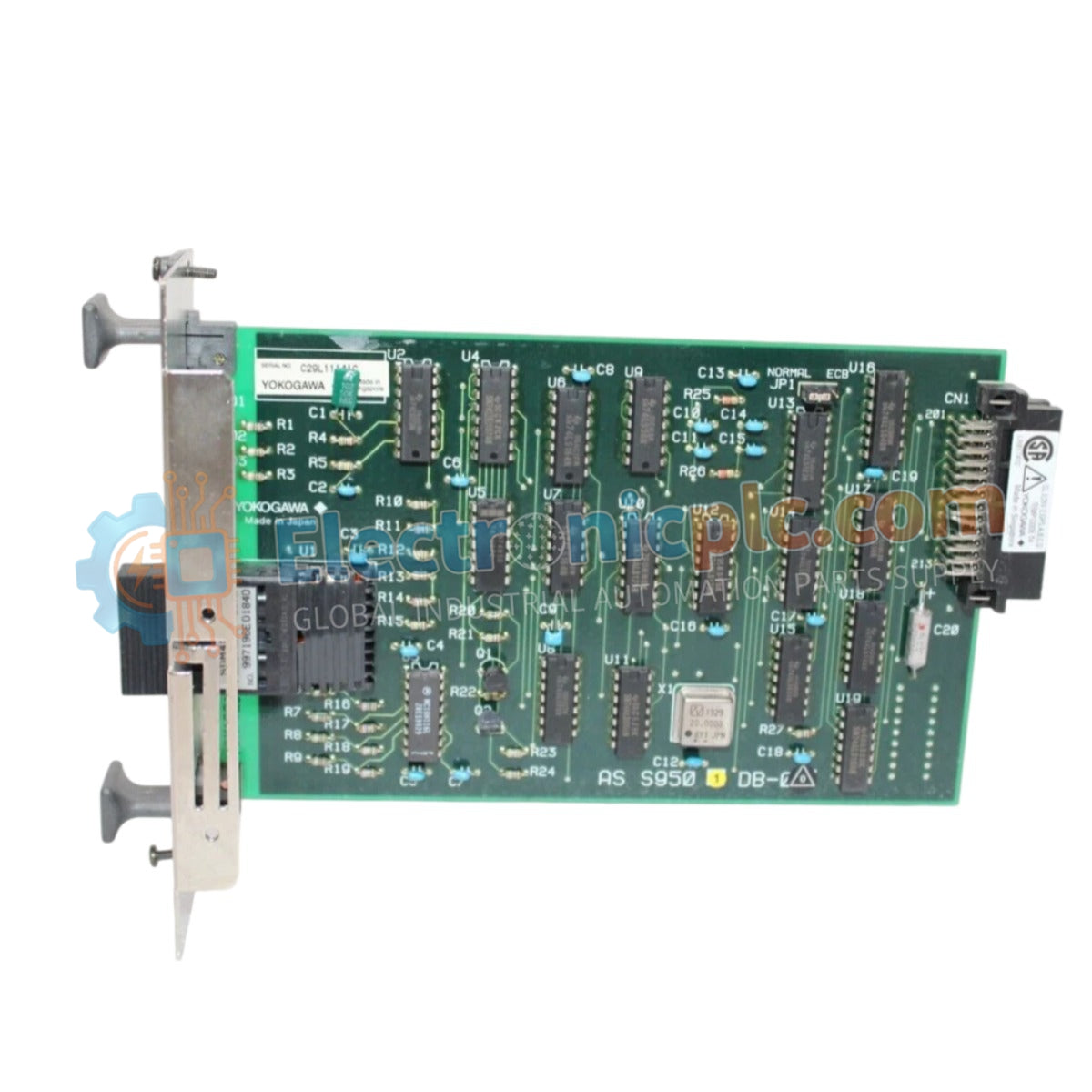

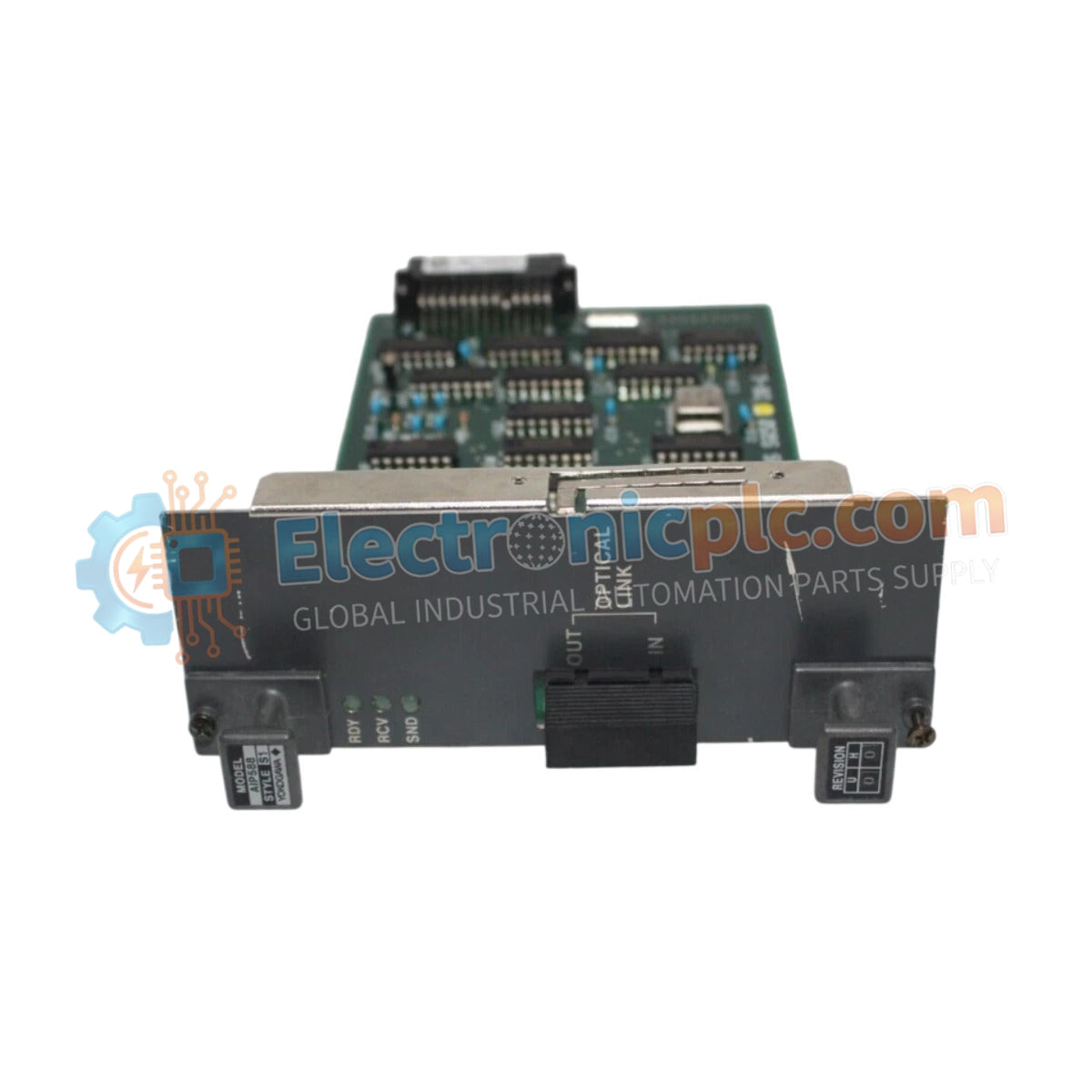

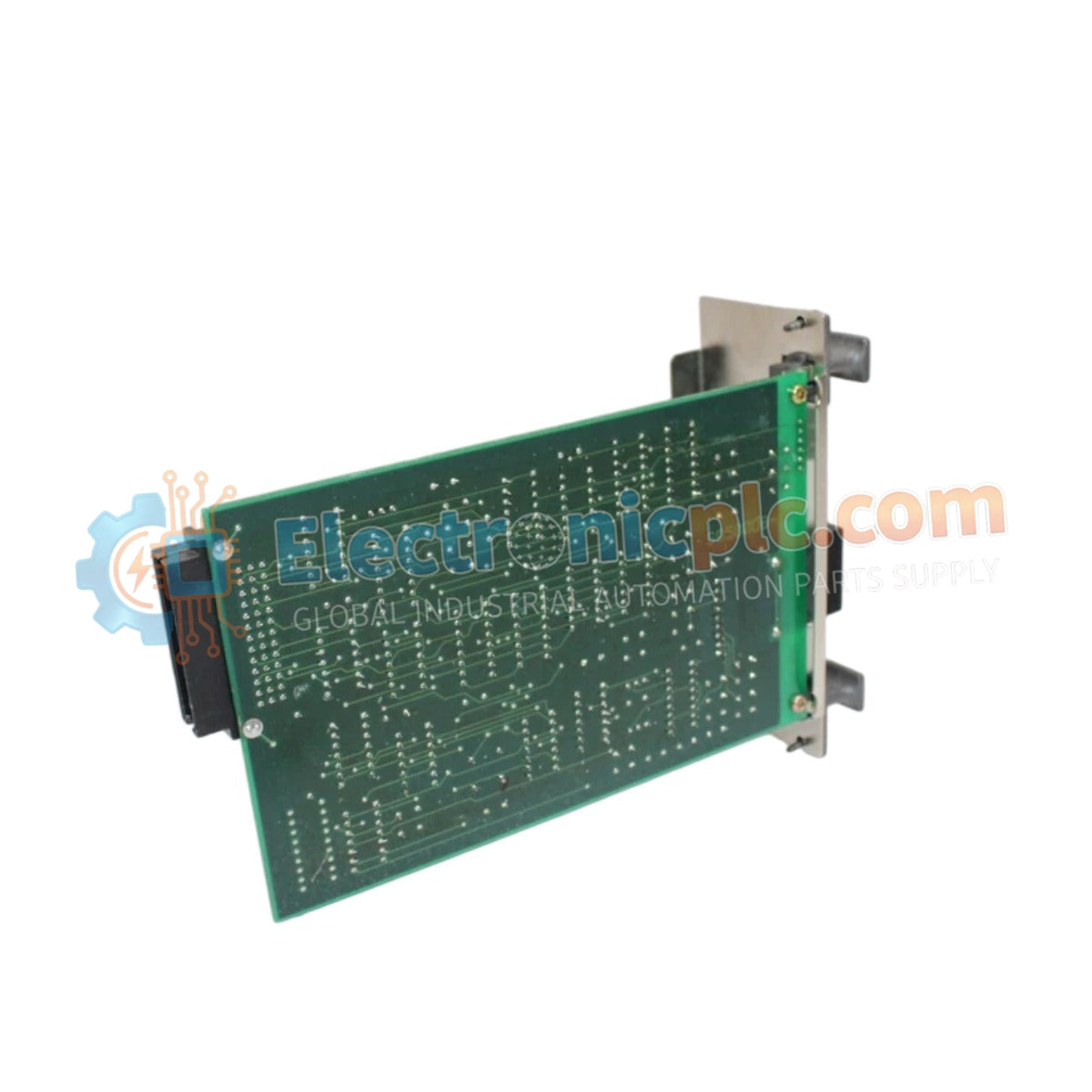

تم تكوين وحدة YOKOGAWA AIP588 (وحدة الإدخال التناظري AIP588) للحصول على إشارة عالية الدقة في منصات التحكم الحيوية للسلامة، وتوفر تنفيذًا مباشرًا للواجهة المادية والكهربائية لـ 8 قنوات إدخال تناظرية معزولة. تدير هذه المكونة الصلبة التحويل متعدد القنوات وتنفيذ المنطق ضمن أنظمة الأجهزة الآمنة (SIS) ProSafe-RS.

مواصفات الأجهزة

خصائص التحكم في السلامة عالية الموثوقية

تم تصميم AIP588 لتلبية متطلبات SIL 3 وفقًا لمعايير IEC 61508 و ANSI/ISA 84. تشتمل الوحدة على عزل جلفاني بين القنوات لمنع الضوضاء الكهربائية ذات الوضع الشائع من التأثير على المنطق الحاسم للسلامة. يضمن تنفيذ حالتها الآمنة من الفشل أنه في حالة وجود خطأ تشخيص داخلي، تنتقل الوحدة إلى حالة آمنة محددة، مما يحافظ على سلامة وظيفة الأجهزة الآمنة.

الأسئلة المتداولة

س: هل يدعم AIP588 طاقة الحلقة لأجهزة إرسال 4-20 مللي أمبير؟

ج: تم تصميم واجهة الوحدة لدعم متطلبات الحلقة لإشارات 4-20 مللي أمبير و 1-5 فولت تيار مستمر. تأكد من تقييم متطلبات طاقة الحلقة الخارجية مقابل قيود طرف الوحدة خلال مرحلة تصميم حلقة السلامة.

س: كم مرة يجب أن تخضع الوحدة لاختبار الإثبات للحفاظ على توافق SIL 3؟

ج: يتم تحديد فترات اختبار الإثبات بواسطة مواصفات متطلبات السلامة الخاصة بالموقع (SRS) واحتمالية فشل الوحدة الموثقة عند الطلب (PFD). استشر دليل السلامة الخاص بـ ProSafe-RS لإجراءات الفحص والمعايرة الإلزامية.

إرشادات التركيب الميداني

• تحقق من أن بيئة التثبيت على الرف ضمن نطاق -20 درجة مئوية إلى 70 درجة مئوية لضمان الامتثال لتقييمات السلامة الحرارية.
• استخدم كتلة الطرف اللولبي لإنهاء أسلاك إشارة الحقل بشكل آمن ومقاوم للاهتزاز.
• حافظ على الفصل المادي الصارم بين أسلاك الإشارة المصنفة للسلامة وأسلاك الإشارة غير الآمنة أو الكابلات الكهربائية لمنع التداخل والاضطرابات المحتملة.
• تأكد من أن كتلة الطرف مثبتة بالكامل وأن مسامير التثبيت مشدودة وفقًا لمواصفات الشركة المصنعة لضمان موثوقية الاتصال على المدى الطويل.
• قم بإجراء تحقق كامل من صحة المنطق وحلقة الإشارة بعد التثبيت من خلال واجهة هندسة ProSafe-RS لتأكيد أن وظيفة السلامة تعمل ضمن وقت الاستجابة المطلوب.
