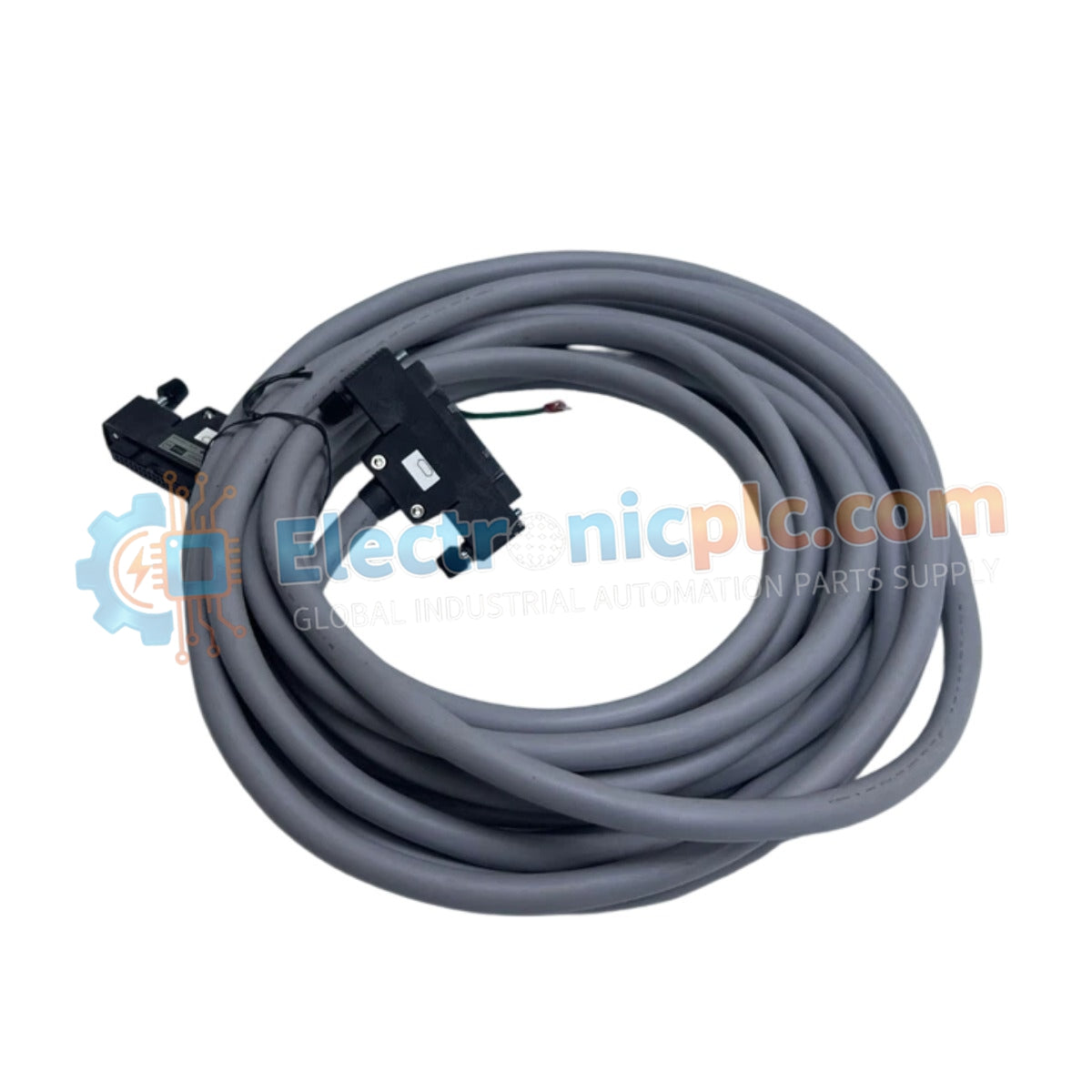

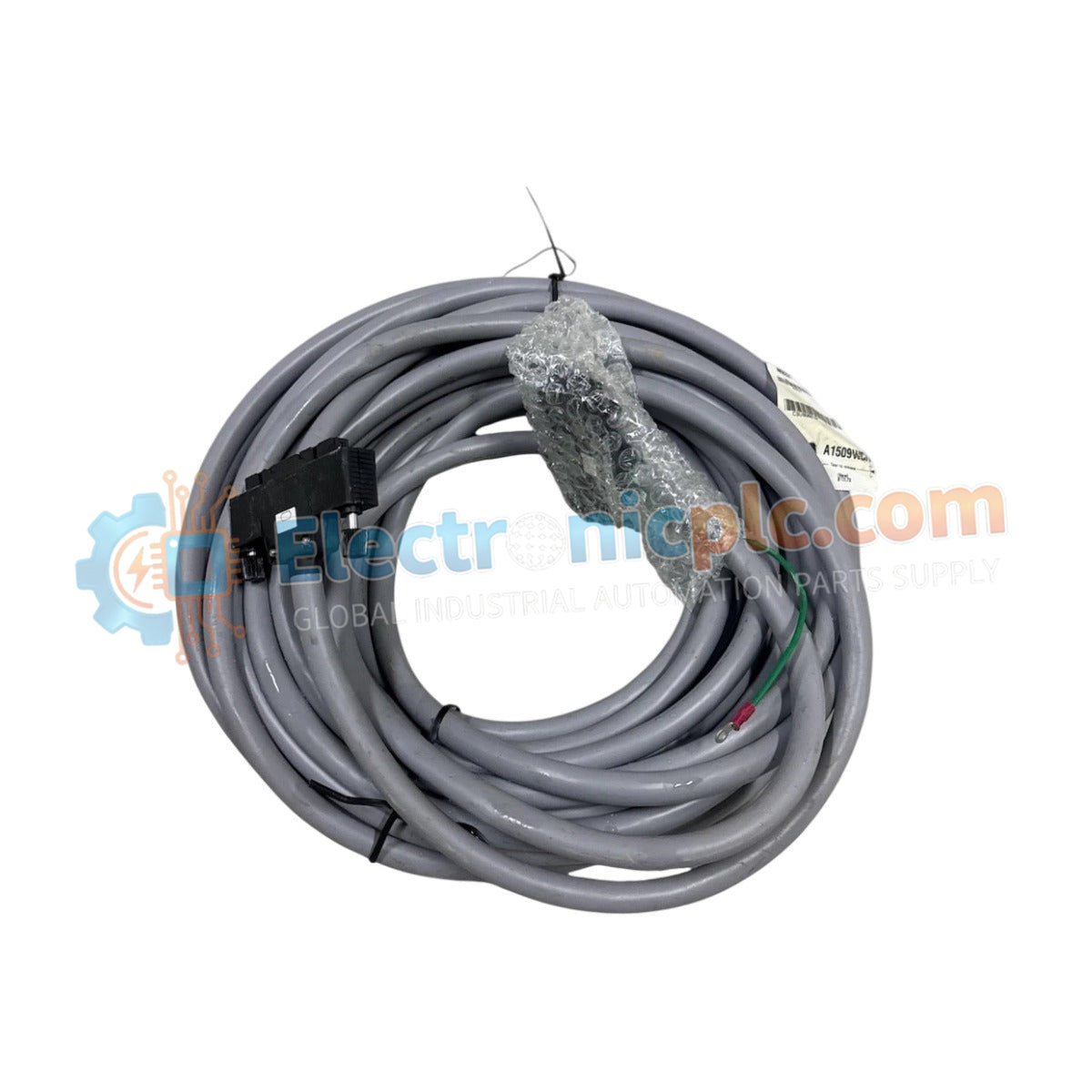

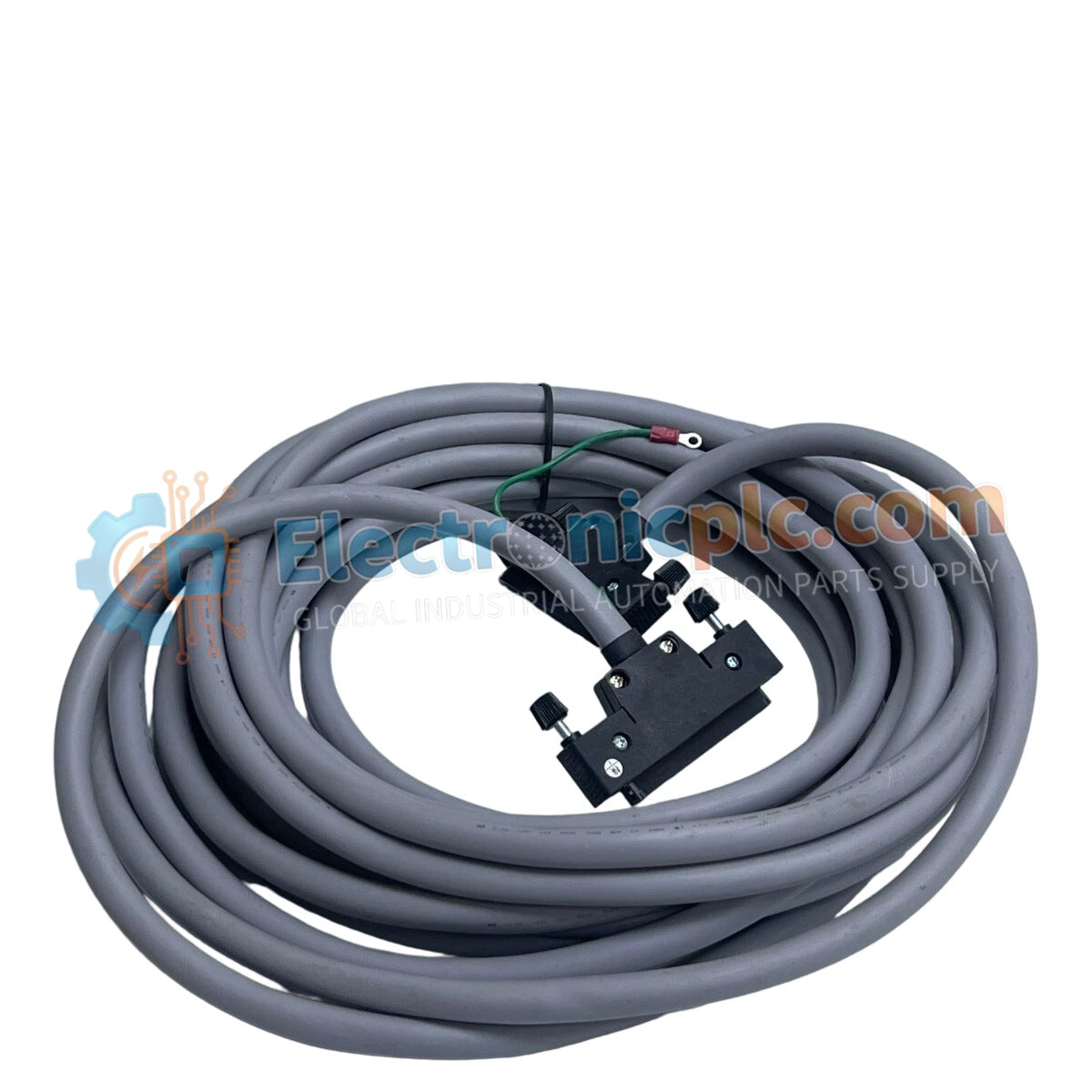

تم تكوين كابل YOKOGAWA AKB337-M010 (كابل الإشارة AKB337) لتوصيلات الإشارة عالية الكثافة داخل بنيات التحكم DCS و PLC، ويوفر تنفيذًا فيزيائيًا وكهربائيًا مباشرًا لنقل البيانات متعدد القنوات.

تفسير اللاحقة ومصفوفة النموذج

تستخدم سلسلة AKB337 رموز لاحقة موحدة لتحديد متطلبات الطول الفيزيائي لتوجيه الكابلات من خزانة إلى خزانة أو من خزانة إلى وحدة إنهاء ميدانية (FTU):

• النموذج AKB337: كابل إشارة واجهة 50 سنًا إلى 50 سنًا.
• اللاحقة M010: تشير إلى طول كابل ثابت قدره 10 أمتار.

مواصفات الأجهزة

اتصال التحكم في العمليات وسلامة الإشارة

تستخدم مجموعة AKB337 بنية متعددة الموصلات مصممة لربط الإشارات بزمن انتقال منخفض بين وحدات الإدخال/الإخراج ولوحات الواجهة الميدانية. تم تصميم كل موصل للحفاظ على اتساق المعاوقة الكهربائية، مما يقلل من التداخل بين القنوات عالية الكثافة. تتميز الموصلات بآلية قفل احتكاكي لمنع الانفصال العرضي بسبب الاهتزاز الميكانيكي. لضمان الامتثال لمعايير الإشارة الصناعية، يستخدم الكابل طبقات حماية، والتي عند تأريضها بشكل صحيح عند لوحة الواجهة، تخفف من التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI) داخل بيئة التحكم.

الأسئلة الشائعة

س: ما هي مواصفات تحمل الطول لهذا الكابل الذي يبلغ طوله 10 أمتار؟

ج: بالنسبة للأطوال التي تتجاوز 3000 مم، يكون التسامح +3% أو +1 متر (أيهما أصغر) مع تسامح -0%، مما يضمن أن الكابل يفي بمتطلبات الطول الاسمي المحدد البالغ 10 أمتار.

س: هل يمكن استخدام هذا الكابل في البيئات ذات درجات الحرارة العالية؟

ج: تم تصنيف الكابل لنطاق درجة حرارة تشغيل من -20 درجة مئوية إلى +70 درجة مئوية؛ يجب عدم تثبيته في أماكن تتجاوز هذا الحد الأعلى لمنع تدهور غلاف العزل.

إرشادات التركيب الميداني

1. قم بتوجيه الكابل عبر مسارات أو قنوات كابلات مخصصة منفصلة عن خطوط الطاقة عالية الجهد لمنع الضوضاء المستحثة على خطوط الإشارة.
2. تأكد من الحفاظ على الحد الأدنى لنصف قطر الانحناء أثناء التثبيت؛ لا تقم بتجعيد أو قرص الكابل عند حواف الخزانة الحادة.
3. قم بمحاذاة موصلات 50 سنًا بعناية مع رؤوس الوحدة أو لوحة الطرفية؛ قم بتطبيق ضغط متساوٍ لتعشيق أقفال الاحتكاك حتى يتم سماع صوت نقرة.
4. تحقق من جميع التوصيلات من سن إلى سن باستخدام مقياس متعدد رقمي قبل تشغيل نظام التحكم للكشف عن أي دوائر مفتوحة أو قصيرة محتملة ناتجة عن تلف الشحن.
5. قم بتثبيت الكابل باستخدام روابط الكابلات المصنوعة من النايلون على فترات 500 مم لمنع إجهاد رؤوس الموصل بسبب وزن التجميع الذي يبلغ طوله 10 أمتار.
