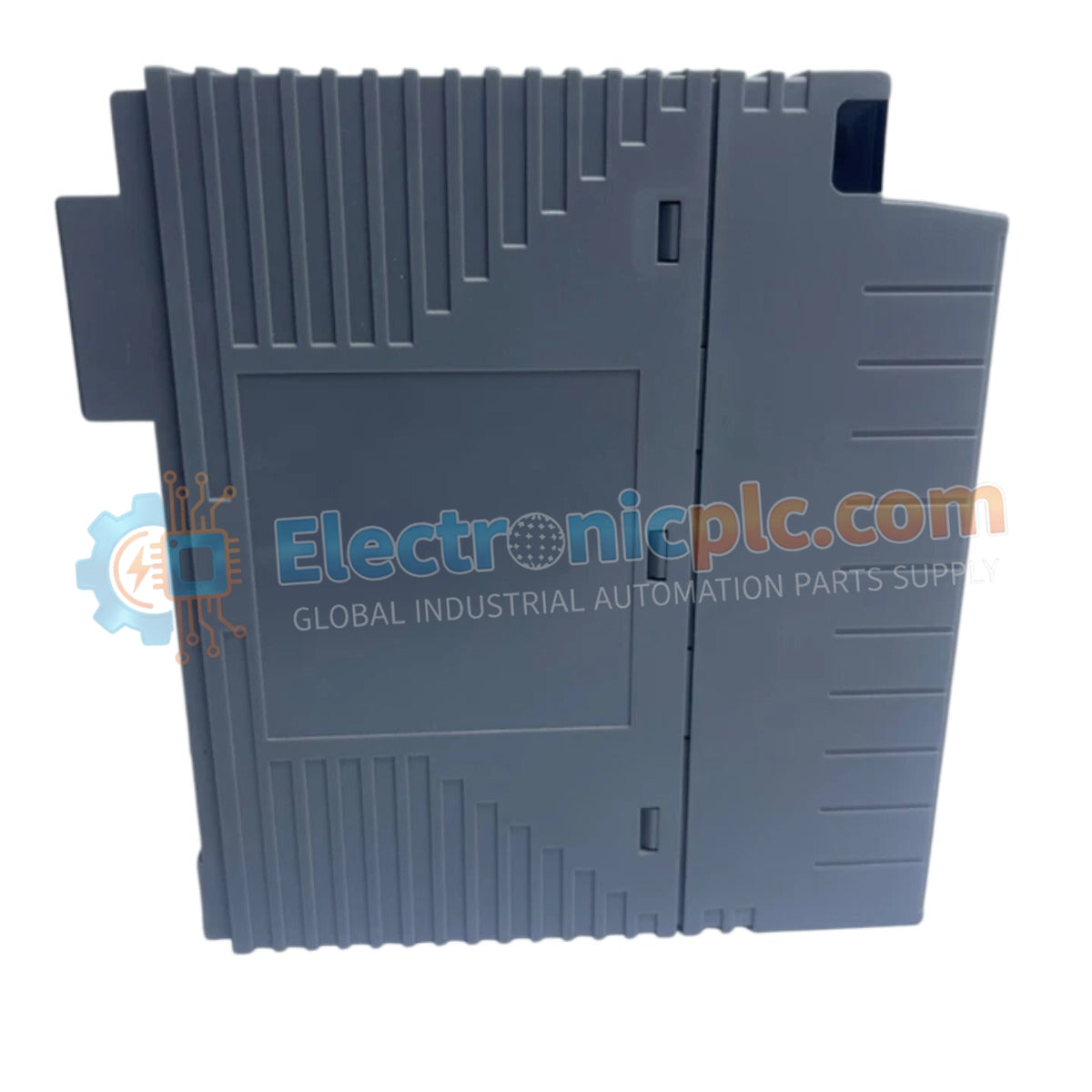

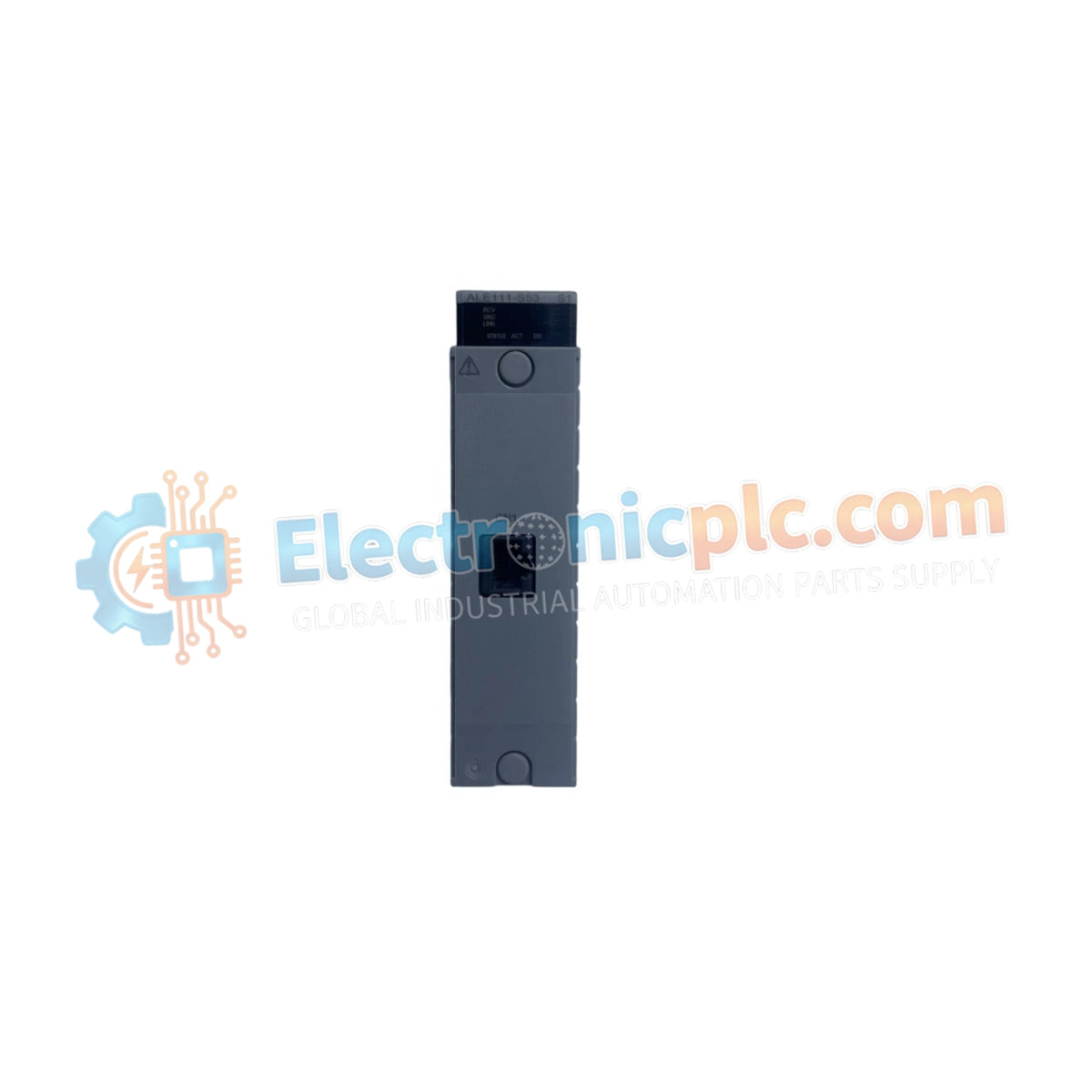

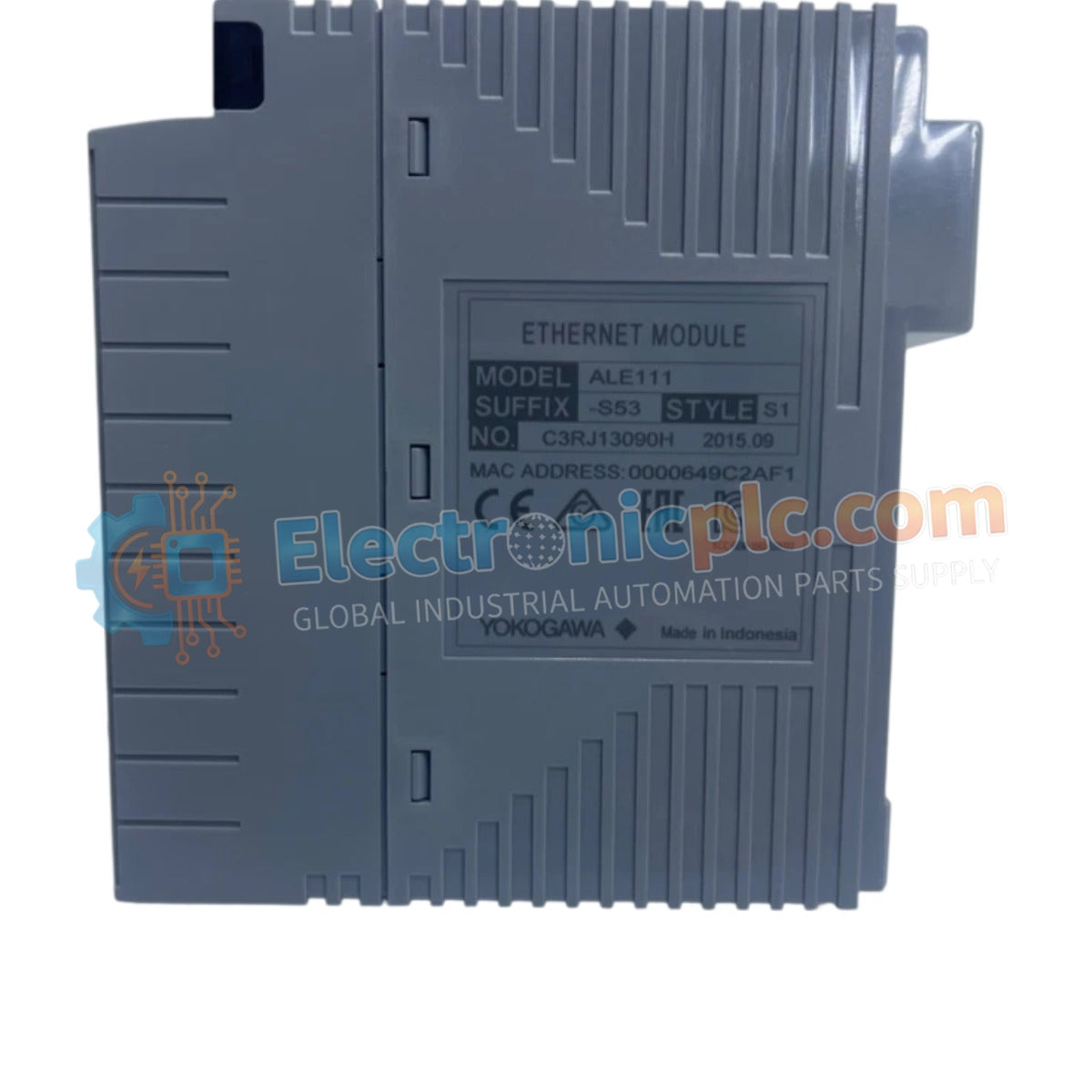

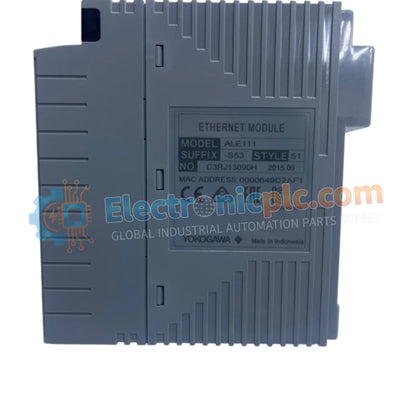

تم تكوين Yokogawa ALE111-S53 (وحدة اتصال إيثرنت ALE111) للربط الشبكي القديم في بنى أنظمة التحكم الموزعة (DCS)، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لتبادل البيانات من نقطة إلى نقطة بسرعة 10 ميجابت في الثانية.

المواصفات الفنية للأجهزة

اتصال الشبكة وسلامة الإرسال

تعمل الوحدة ALE111-S53 كمكون مادي مخصص لربط بيانات التحكم في العمليات عبر شبكات إيثرنت 10BASE-T. تستخدم الوحدة موصل RJ-45 وتقتصر على تكوينات من نقطة إلى نقطة أو قائمة على محور بحد أقصى لطول المقطع يبلغ 100 متر. وباعتبارها جهازًا بنظام نصف مزدوج، CSMA/CD (وصول متعدد مع استشعار الناقل والكشف عن التصادم)، فإنها تتطلب إدارة دقيقة لحركة مرور الشبكة لمنع زمن الوصول الناتج عن التصادمات. يجب على المستخدمين التأكد من إنهاء الكابل المزدوج المجدول 100 أوم بشكل صحيح، حيث يمكن أن تؤدي انعكاسات الإشارة في بيئات 10 ميجابت في الثانية القديمة إلى تلف حزم البيانات.

الأسئلة المتكررة

س: هل يمكن لوحدة ALE111-S53 الاتصال مباشرة بمحولات جيجابت إيثرنت الحديثة؟

ج: تعتمد التوافقية على دعم المحول للمفاوضة التلقائية أو أوضاع 10 ميجابت في الثانية القديمة نصف المزدوجة. تأكد من ضبط منفذ المحول على 10 ميجابت في الثانية نصف المزدوجة إذا فشلت الوحدة في إنشاء اتصال.

س: هل هذه الوحدة قادرة على الاتصال المزدوج الكامل؟

ج: لا. تقتصر الوحدة ALE111-S53 بشكل صارم على تشغيل IEEE 802.3 10BASE-T نصف المزدوج. ستؤدي محاولة فرض الاتصال المزدوج الكامل إلى تصادمات مستمرة وفقدان الاتصال.

إرشادات التركيب في الموقع

1. قم بتركيب الوحدة بإحكام على الوحدة الأساسية SSC60 أو SSC50 أو SSC57 أو SNB10D المخصصة.
2. استخدم فقط كابلات مزدوجة مجدولة 100 أوم؛ تجنب استخدام الكابلات المحمية حيث لم يتم تحديدها لمنع تيارات الدورة الأرضية بين أجزاء النظام.
3. تحقق من أن طول الكابل بين الوحدة والمحور أو النظام النظير لا يتجاوز 100 متر.
4. تأكد من أن موصل RJ-45 متصل بالكامل ومحمي من الإجهاد البدني، حيث أن واجهة الوحدة حساسة للانحراف الميكانيكي.
5. قم بإجراء فحص سلامة الاتصال عند التشغيل للتأكد من أن الوحدة قد أنشأت بنجاح اتصال 10 ميجابت في الثانية مع جزء الشبكة.
