الوصف

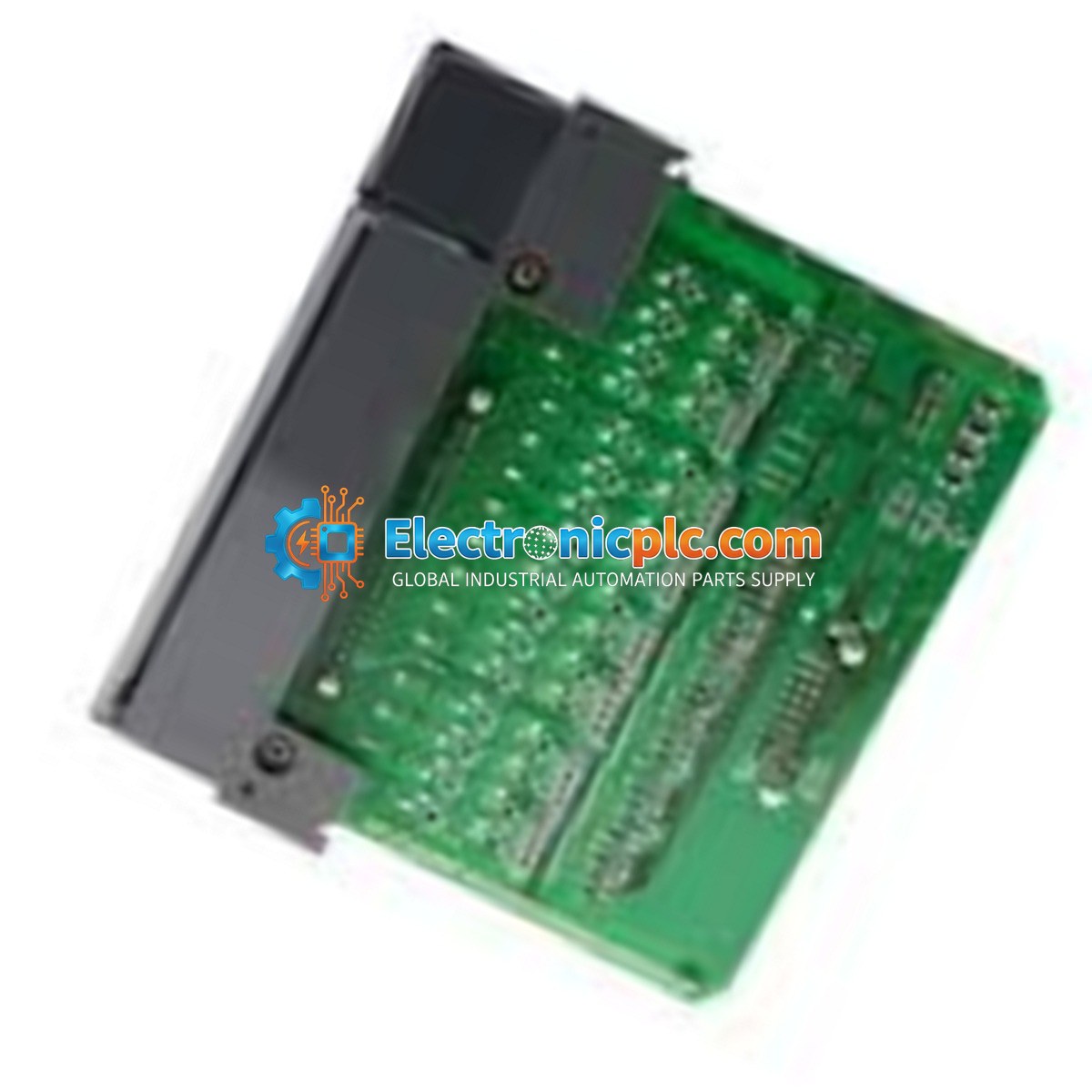

Allen-Bradley 1746-IC16 هو وحدة إدخال رقمية من 16 نقطة مصممة للاستخدام ضمن نظام التحكم المنطقي القابل للبرمجة SLC 500. توفر هذه الوحدة واجهة موثوقة لمراقبة الإشارات الرقمية بجهد 48 فولت تيار متردد/تيار مستمر من الأجهزة الميدانية، مثل مفاتيح الحد، وأزرار الضغط، وأجهزة استشعار القرب، وتحويلها إلى إشارات مستوى منطقي للمعالج.

الميزات

• 16 نقطة إدخال منفصلة لمراقبة الإشارات عالية الكثافة.
• متوافق مع هيكل الإدخال/الإخراج Allen-Bradley SLC 500.
• مصمم لمستويات جهد إشارة الإدخال 48 فولت تيار متردد/تيار مستمر.
• مؤشرات الحالة لكل قناة إدخال لتسهيل استكشاف الأخطاء وإصلاحها السريع والمراقبة التشخيصية.
• تصميم صناعي قوي مناسب لبيئات خزائن التحكم القياسية.

التطبيقات

تُستخدم هذه الوحدة بشكل شائع في تطبيقات الأتمتة الصناعية التي تتطلب دمج مستويات إشارة 48 فولت في بنية تحكم SLC 500. وهي مناسبة لأنظمة التصنيع ومناولة المواد والتحكم في العمليات حيث يلزم الحصول على إشارة منفصلة.

المواصفات الفنية

إرشادات التركيب

• تأكد من فصل الطاقة عن هيكل SLC 500 قبل تركيب أو إزالة الوحدة لمنع التلف الكهربائي.
• ادفع الوحدة في الفتحة المخصصة في هيكل SLC 500 وثبتها باستخدام براغي التثبيت العلوية والسفلية.
• استخدم أسلاكًا محمية مناسبة لمدخلات الإشارة لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات عالية الضوضاء.
• تأكد من أن جهد الإدخال يتطابق مع تصنيف 48 فولت للوحدة لتجنب فشل الأجهزة.
• حافظ على مسافة كافية حول الهيكل لضمان التهوية والتبريد المناسبين للإلكترونيات.

الأسئلة الشائعة

هل لا يزال 1746-IC16 متاحًا من الشركة المصنعة؟

لا، تم إيقاف إنتاج 1746-IC16 من قبل Allen-Bradley. وهو متاح بشكل أساسي من خلال قنوات السوق الثانوية للصيانة ودعم النظام.

ما هو الجهد الذي تدعمه هذه الوحدة؟

تم تصميم 1746-IC16 خصيصًا لإشارات الإدخال بجهد 48 فولت تيار متردد/تيار مستمر.
