الوصف

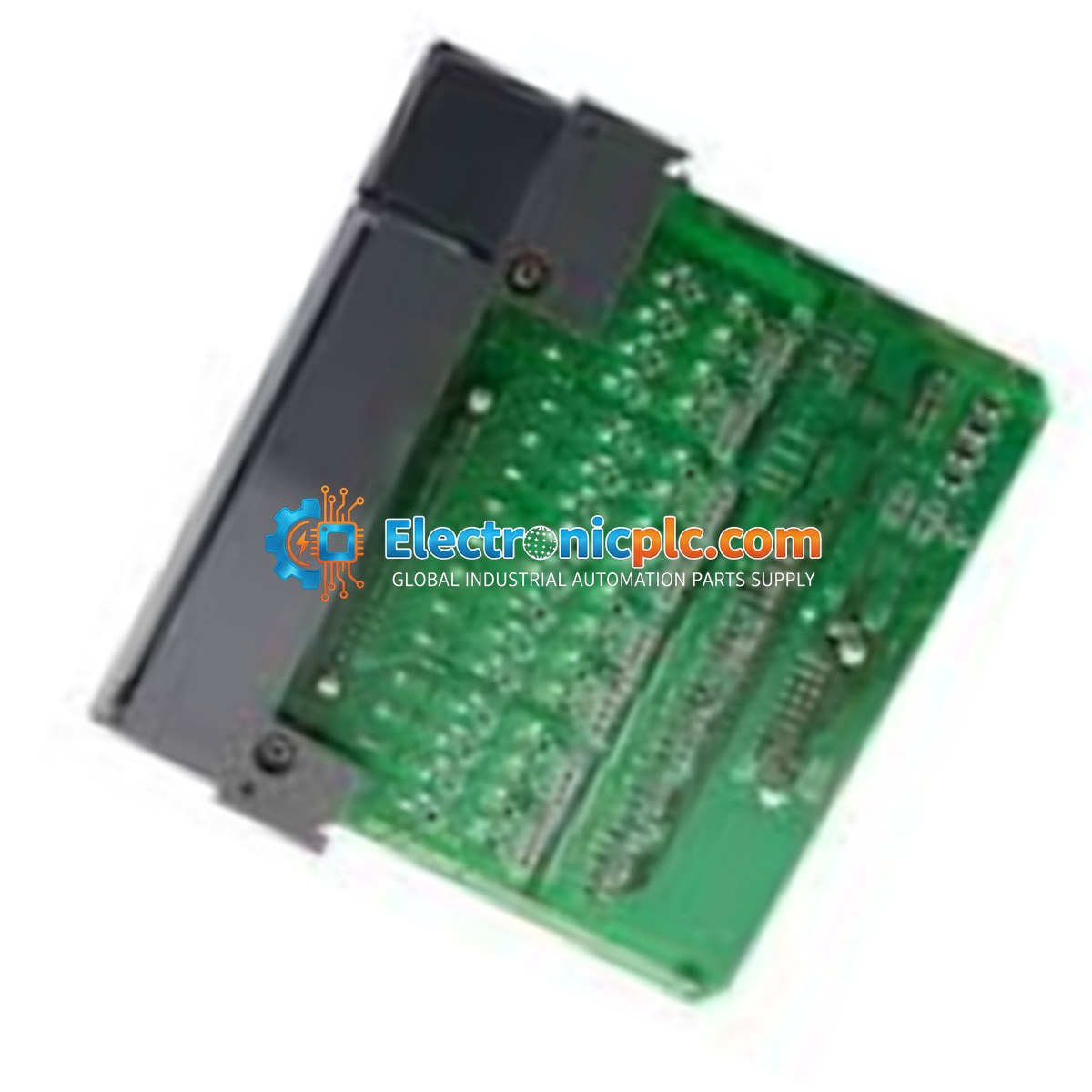

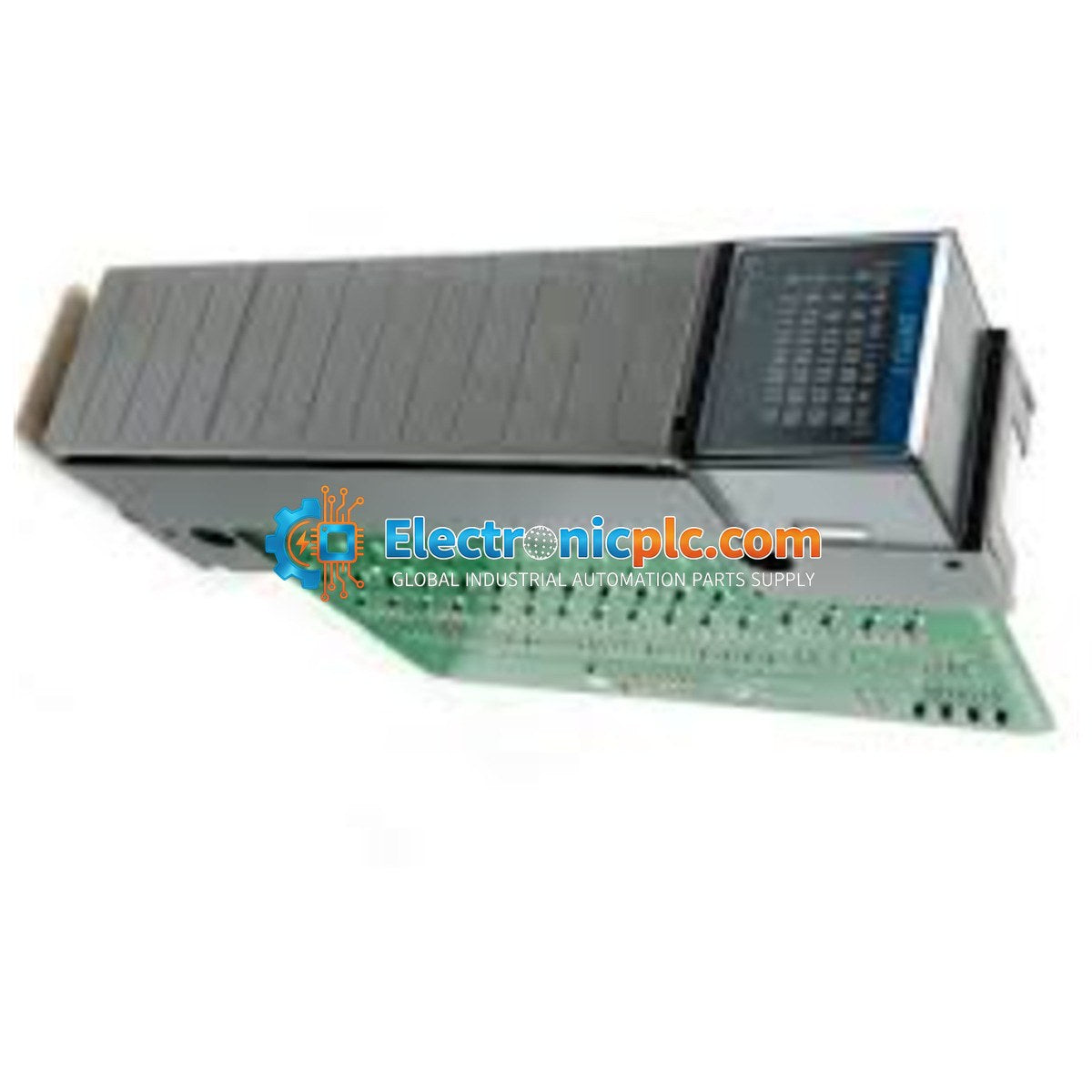

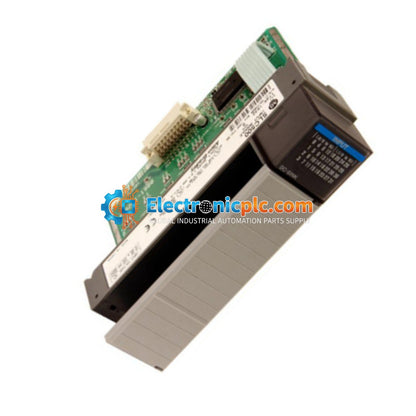

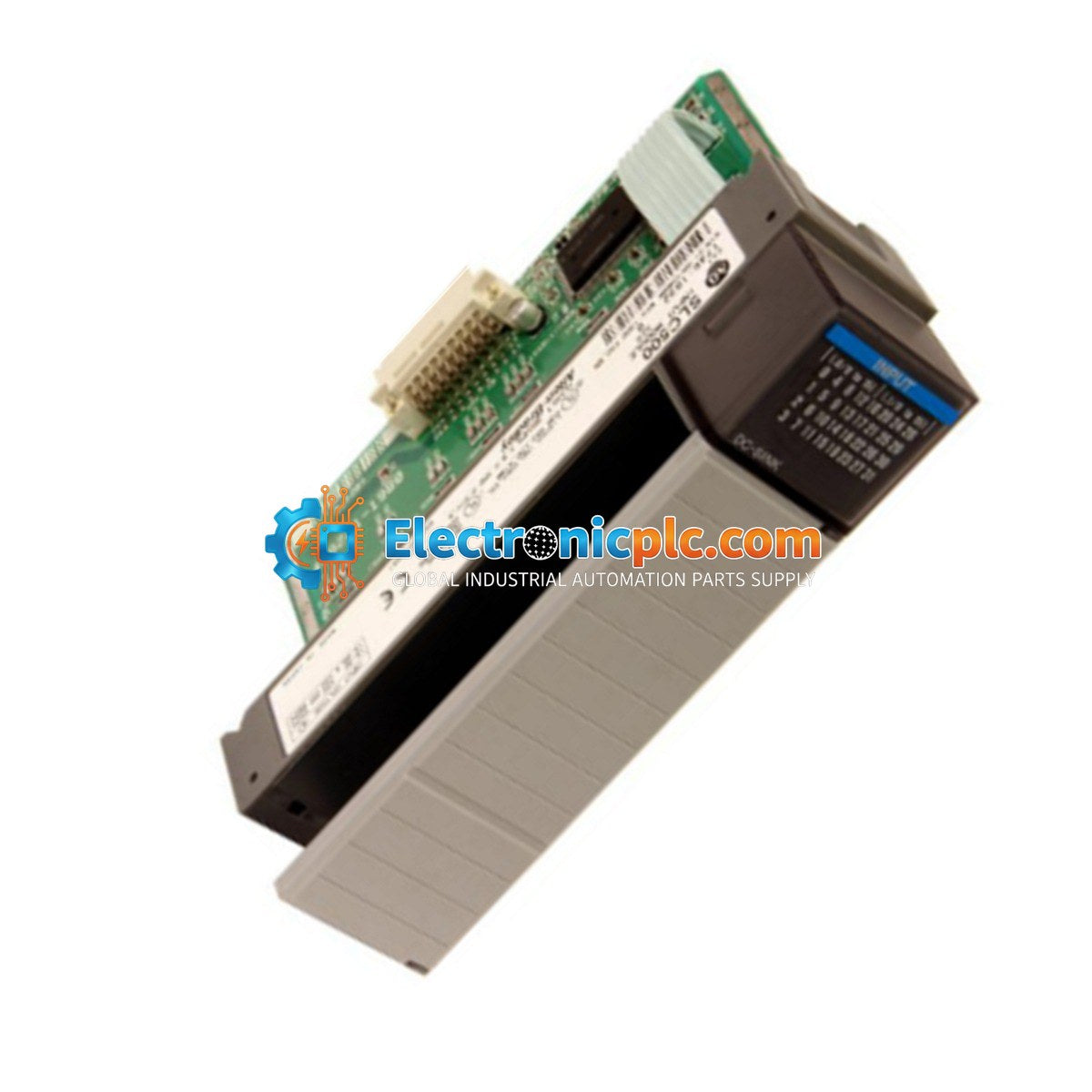

Allen-Bradley 1746-OG16 هي وحدة خرج غرق تيار TTL (منطق الترانزستور-الترانزستور) ذات 16 نقطة، مصممة لنظام التحكم المنطقي القابل للبرمجة SLC 500. توفر هذه الوحدة واجهة عالية السرعة للتطبيقات التي تتطلب إشارات بمستوى منطقي 5 فولت تيار مستمر، مما يسمح لوحدة التحكم SLC 500 بالاتصال بالأجهزة الخارجية المتوافقة مع TTL.

الميزات

• 16 قناة خرج منفصلة
• تكوين غرق تيار للتوافق مع منطق TTL
• نطاق الجهد: 4.5 إلى 5.5 فولت تيار مستمر
• مصممة للتركيب القياسي لهيكل SLC 500
• استهلاك تيار اللوحة الخلفية: 180 مللي أمبير عند 5 فولت تيار مستمر

المواصفات الفنية

إرشادات التثبيت

• تأكد من فصل طاقة نظام SLC 500 قبل تثبيت أو إزالة الوحدة من الهيكل.
• يجب أن تكون الوحدة مثبتة بإحكام في فتحة الإدخال/الإخراج ومؤمنة باستخدام مسامير التثبيت العلوية والسفلية لضمان توصيل اللوحة الخلفية بشكل صحيح ومقاومة الاهتزازات.
• استخدم كابلات محمية مناسبة لخطوط إشارة TTL لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية.
• حافظ على مسافة كافية حول الهيكل للتهوية والتبريد المناسبين.
• تعامل معها بحذر لمنع تلف الدوائر الداخلية بسبب التفريغ الكهربائي الساكن (ESD).

الأسئلة الشائعة

هل لا يزال إنتاج 1746-OG16 مستمرًا؟

لا، تم إيقاف إنتاج 1746-OG16 من قبل الشركة المصنعة في 31 ديسمبر 2014. وهي متاحة حاليًا بشكل أساسي من خلال قنوات الفائض أو السوق الثانوية.

ماذا يعني TTL في سياق هذه الوحدة؟

يرمز TTL إلى Transistor-Transistor Logic (منطق الترانزستور-الترانزستور). تم تصميم هذه الوحدة خصيصًا لإخراج إشارات منطقية 5 فولت تيار مستمر، وهي معيار للعديد من المكونات الإلكترونية الرقمية ووحدات التحكم الدقيقة، على عكس مخارج 24 فولت تيار مستمر القياسية المستخدمة عادةً في تطبيقات وحدات التحكم المنطقية القابلة للبرمجة الصناعية.
