وصف المنتج

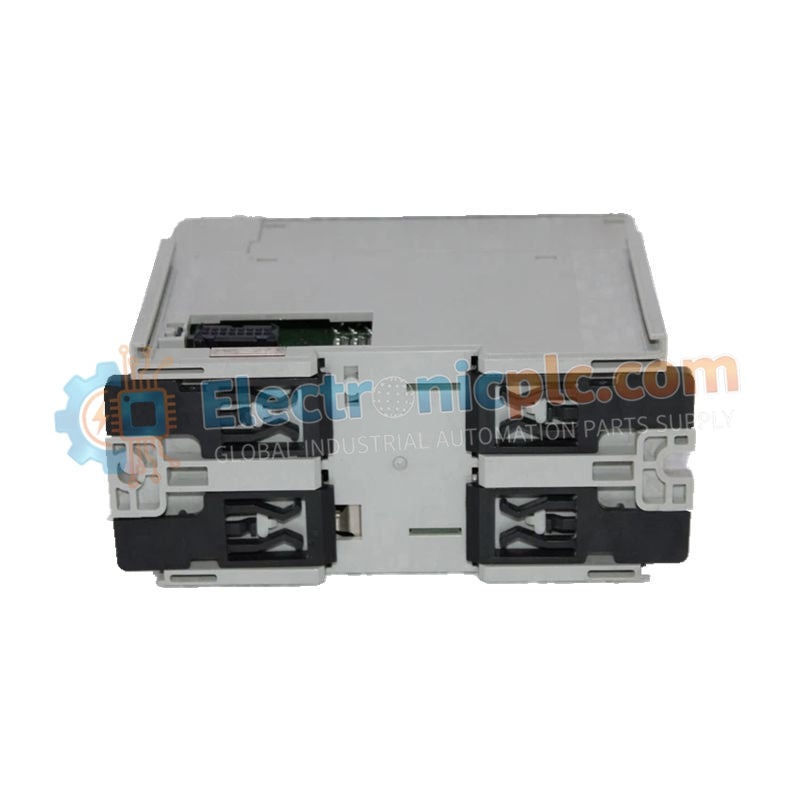

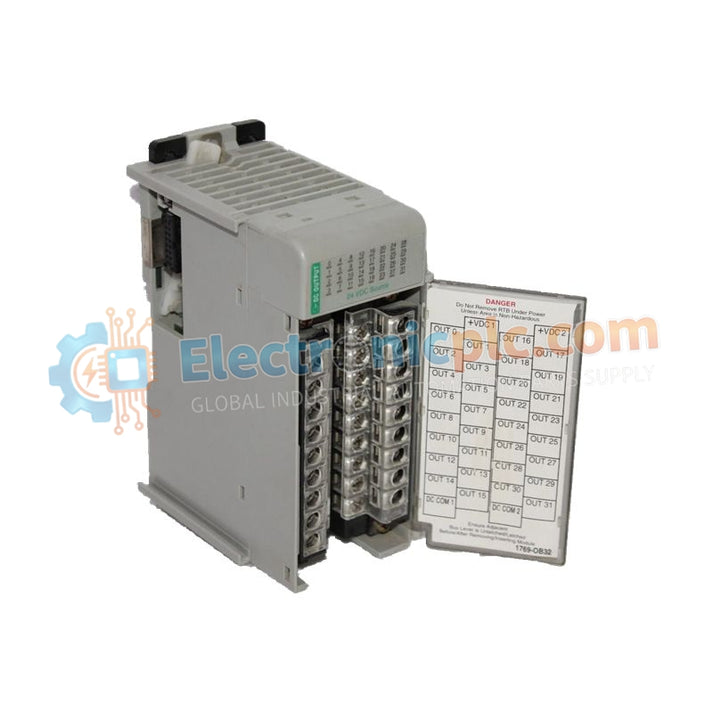

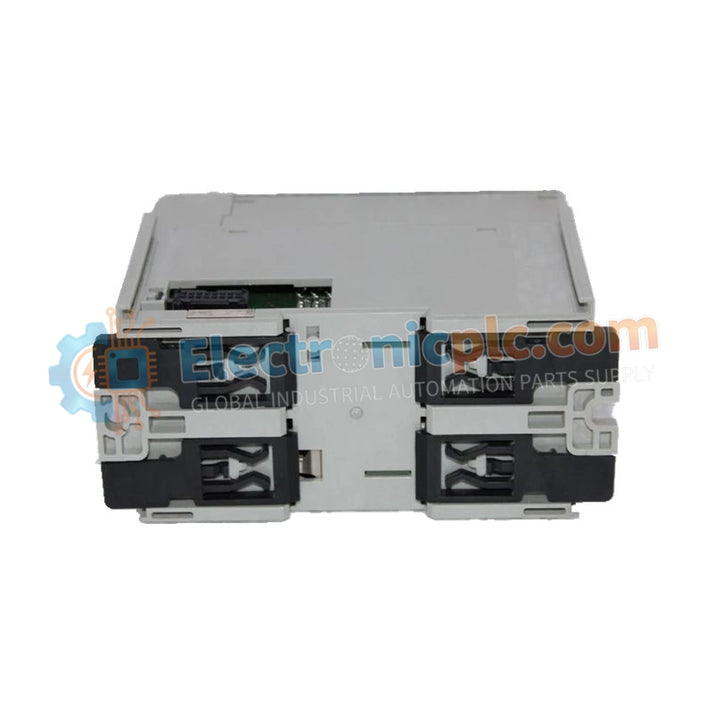

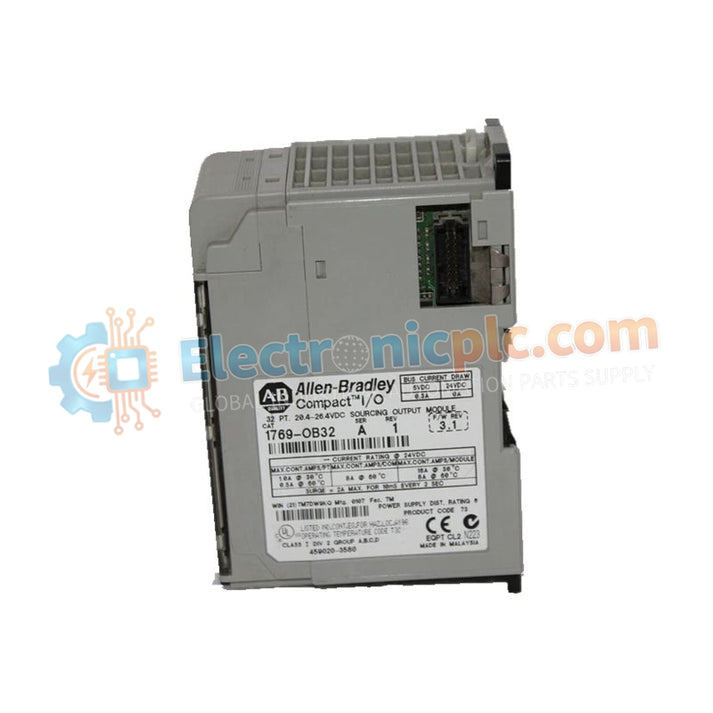

وحدة 1769-OB32 هي وحدة إخراج منفصلة عالية الكثافة مصممة لأنظمة Allen-Bradley CompactLogix و MicroLogix 1500. مع 32 نقطة إخراج في بصمة 1769-series واحدة، تعتبر هذه الوحدة مثالية للتطبيقات التي تتطلب أعدادًا كبيرة من الإدخال/الإخراج (I/O) في مساحة خزانة محدودة. تعمل باستخدام منطق التغذية (sourcing logic)، مما يعني أنها توفر طاقة تيار مستمر 24 فولت للأحمال الميدانية المتصلة مثل الملفات اللولبية وبادئات المحركات وأضواء المؤشرات.

تم تصميم وحدة 1769-OB32 للموثوقية الصناعية، وتتميز بصهر إلكتروني و عزل بصري لحماية اللوحة الخلفية من الضوضاء الكهربائية والارتفاعات المفاجئة العابرة. تنقسم الوحدة إلى مجموعتين من 16 نقطة، ولكل منها مشترك خاص بها، مما يبسط عملية الأسلاك واستكشاف الأخطاء وإصلاحها. إنها مثالية لخطوط التجميع الآلية و التحكم في الآلات المعقدة.

المواصفات الفنية التفصيلية

سيناريوهات التطبيقات الصناعية

تستخدم وحدة 1769-OB32 بشكل شائع في لوحات التحكم عالية الكثافة في صناعات مثل مناولة المواد، معالجة الأغذية والمشروبات، و أنظمة التعبئة والتغليف. تقلل كثافتها التي تبلغ 32 نقطة من عدد بنوك الإدخال/الإخراج وكابلات التوسيع، مما يؤدي إلى تقليل تكاليف الأجهزة ووقت التثبيت في مشاريع الأتمتة واسعة النطاق.

الأسئلة الشائعة الهندسية

• ما هو الفرق بين وحدات التغذية (Sourcing - OB) ووحدات التجميع (Sinking - OV)؟
  وحدة 1769-OB32 هي وحدة تغذية (Sourcing module)، مما يعني أنها تقوم بتبديل الجانب الموجب (+24 فولت) للدائرة إلى الحمل. على النقيض من ذلك، تقوم وحدة التجميع (Sinking module - OV) بتبديل الجانب السالب (0 فولت/مشترك). تأكد من توصيل أجهزتك الميدانية بالطرف المشترك لإكمال الدائرة مع هذه الوحدة.

• هل تتطلب هذه الوحدة كتلة طرفية عالية الكثافة؟
  نعم، تستخدم وحدة 1769-OB32 كتلة طرفية عالية الكثافة ذات 40 دبوسًا. غالبًا ما تقترن بالكابلات المسبقة التوصيل من سلسلة 1492 و وحدات الواجهة (IFMs) لتبسيط توصيل جميع النقاط الـ 32 الفردية.

• هل يمكنني استخدام هذه الوحدة لتشغيل محركات عالية التيار مباشرة؟
  لا، تم تصنيف وحدة 1769-OB32 لـ 0.5 أمبير لكل نقطة. وهي مصممة للأحمال الصغيرة مثل الملفات اللولبية أو الأضواء التجريبية. بالنسبة للأحمال ذات التيار الأعلى، يجب استخدام الوحدة لتشغيل مرحل وسيط (interposing relay).
