وصف المنتج

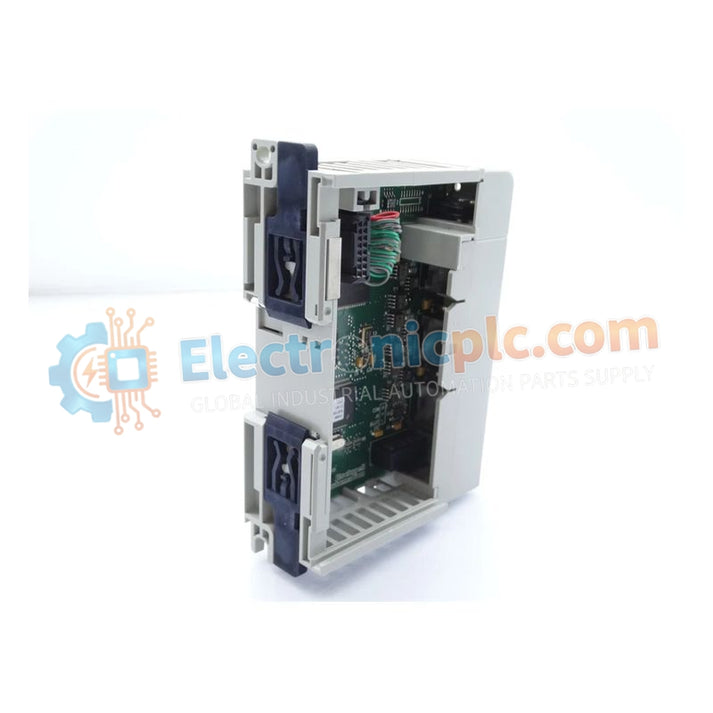

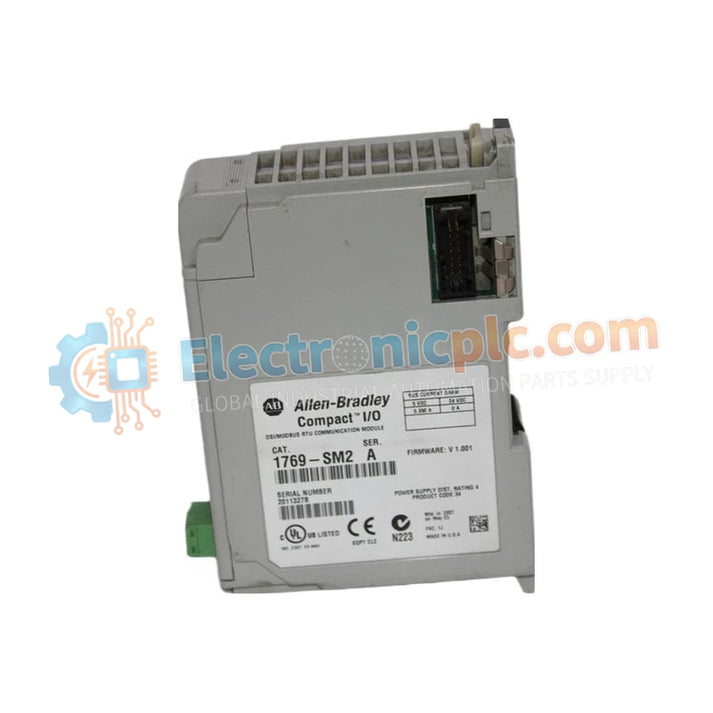

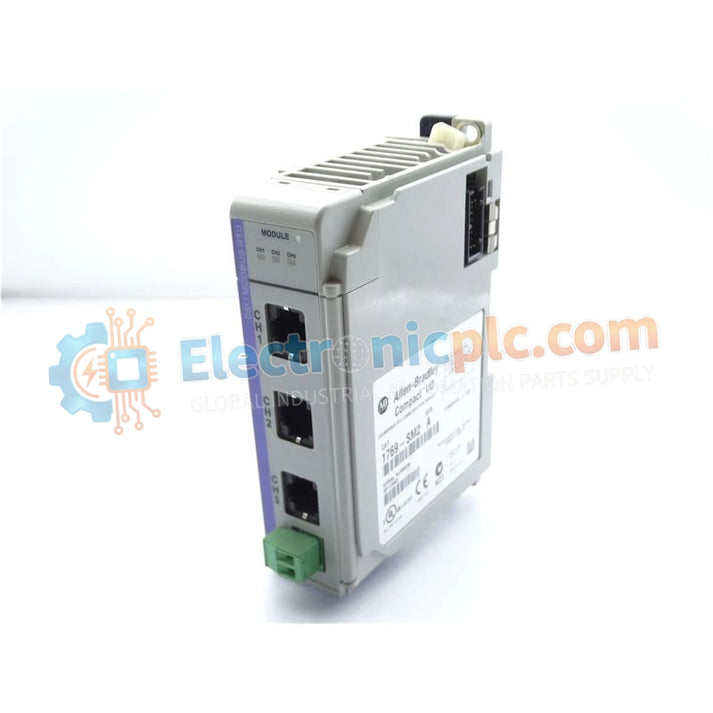

ال 1769-SM2 (رقم القطعة: 1769-SM2 هو وحدة توسيع اتصالات متخصصة مصمم لربط ألين برادلي كومباكت لوجيكس أو مايكرولوجيكس 1500 وحدات تحكم مزودة بمحركات وملحقات تعمل عبر منفذ تسلسلي. تعمل هذه الوحدة كواجهة أساسية للاتصال بـ باور فليكس 4-كلاس محركات المكونات عبر واجهة محرك الأقراص التسلسلية (DSI) بروتوكول. بالإضافة إلى ذلك، فهو يعمل كبروتوكول متعدد الاستخدامات. وحدة تحكم Modbus RTU الرئيسية ، مما يسمح لوحدة التحكم بجمع البيانات من مجموعة واسعة من الأجهزة الصناعية التابعة لجهات خارجية مثل عدادات الطاقة و أجهزة استشعار نظام التدفئة والتهوية وتكييف الهواء .

إحدى السمات الرئيسية لـ 1769-SM2 هو إمكانية الوضع المزدوج . يمكن تهيئتها لـ وضع القيادة الفردية للتحكم في محرك أقراص واحد بأداء عالٍ، أو وضع محركات الأقراص المتعددة ، الذي يُمكّن وحدة واحدة من إدارة محركات أقراص متعددة على شبكة متصلة على شكل سلسلة . هذه المرونة تقلل بشكل كبير من حجم الأجهزة وتكلفتها في التطبيقات متعددة المحاور. محركات PowerFlex من الفئة 7 ، يمكن إقران الوحدة مع محول 20-HIM-H-RS485-HVAC لتوفير وصلة تسلسلية قوية إلى 1769 اللوحة الخلفية .

المواصفات الفنية

سيناريوهات التطبيق

ال 1769-SM2 يُستخدم على نطاق واسع في أنظمة النقل و تطبيقات التحكم في المروحة/المضخة حيث يكون متعدد محركات PowerFlex يجب مزامنتها أو مراقبتها عبر وحدة تحكم منطقية قابلة للبرمجة (PLC) واحدة. كما أنها حل ممتاز لدمج أجهزة استشعار بيئية تعتمد على بروتوكول Modbus إلى روكويل أوتوميشن بيئة بدون الحاجة إلى تكلفة باهظة بوابات إيثرنت إلى منفذ تسلسلي .

الأسئلة الشائعة

هل تدعم هذه الوحدة بروتوكول Modbus TCP/IP؟
لا، الـ 1769-SM2 مخصص حصريًا لـ الاتصال التسلسلي (Modbus RTU) . لـ Modbus TCP/IP ، عادةً ما تستخدم بوابة إيثرنت/آي بي إلى مودبوس تي سي بي أو وحدة تحكم ذات خصائص أصلية Modbus TCP يدعم.

هل يمكنني استخدام هذه الوحدة لبرمجة محركات الأقراص؟
تتيح الوحدة النمطية وحدة التحكم المنطقية القابلة للبرمجة (PLC) ل قراءة وكتابة معلمات محرك الأقراص والتحكم في أوامر البدء/الإيقاف/السرعة . ومع ذلك، بالنسبة لـ في مرحلة التشغيل الأولي للمحرك ، لا يزال معظم المهندسين يستخدمون محرك الأقراص لوحة المفاتيح أو مخصص واجهة الحاسوب الشخصي .
