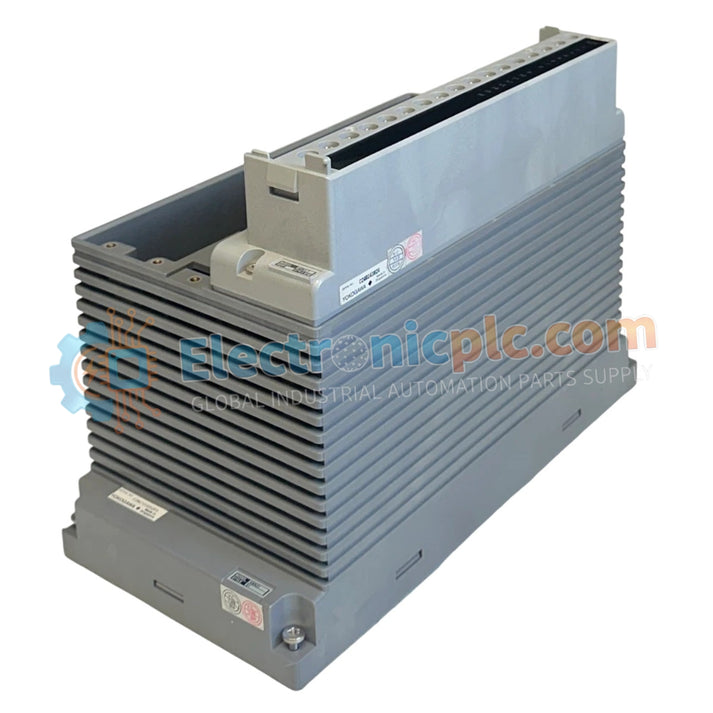

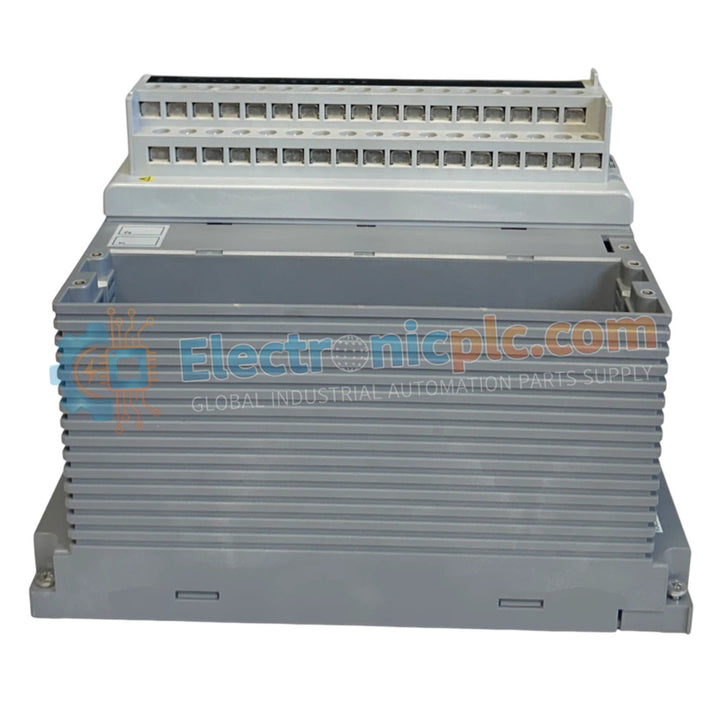

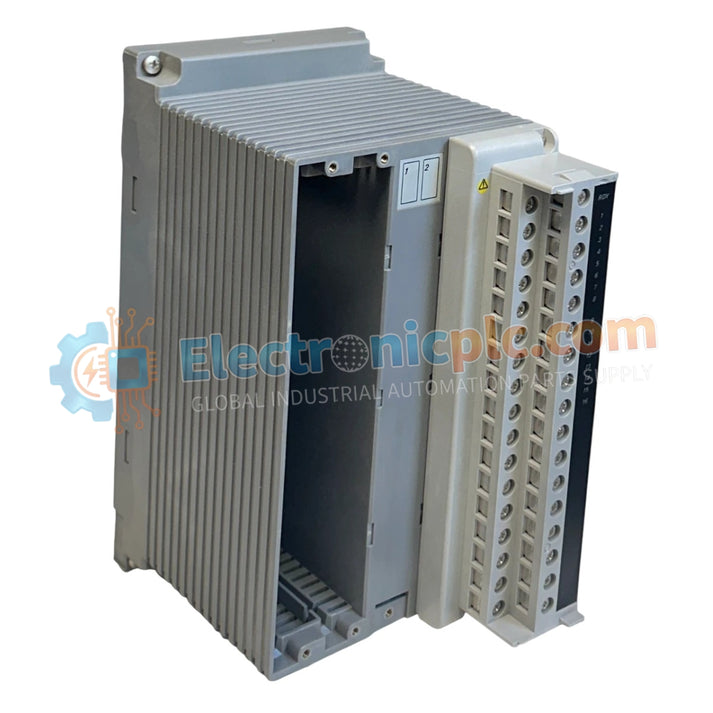

تم تكوين Yokogawa AMN31 S1 (AMN31 Nest لوحدات الإدخال/الإخراج الطرفية) لتكامل الإشارة عالية الكثافة في شبكات التحكم، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لتوجيه اللوحة الخلفية المعيارية لـ 31 وحدة إدخال/إخراج مميزة عبر منصتي CENTUM CS 3000 و CENTUM CS.

مواصفات الأجهزة

أجهزة قياس التحكم في العمليات

يعمل مأخذ اللوحة الخلفية AMN31 S1 كهيكل الربط البيني الأساسي لتهيئة وحدات الإدخال/الإخراج القائمة على المحطات الطرفية. يتضمن التصميم بنية عزل قناة إلى قناة موحدة لمنع انتشار ضوضاء الوضع المشترك بين أجهزة القياس الميدانية وناقل وحدة التحكم. من خلال الحفاظ على الصلابة الهيكلية وفهرسة الفتحات الدقيقة، يضمن التجميع مسارات إشارة منخفضة المعاوقة، مما يسهل إرسال بروتوكول حلقة HART 4-20 مللي أمبير مستقر ويحمي سلامة بيانات العملية الحساسة في البيئات الصناعية القاسية.

الأسئلة الشائعة

س: هل يدعم AMN31 S1 مدخلات طاقة زائدة عن الحاجة لسعة الحمل البالغة 100 وات؟

ج: يتميز المأخذ بواجهة طاقة أساسية بجهد 24 فولت تيار مستمر؛ لمتطلبات التوفر العالي، يجب استخدام وحدات إمداد طاقة زائدة عن الحاجة على مستوى توزيع الخزانة للحفاظ على سعة الحمل المقدرة.

س: هل يتم الحفاظ على تصنيف الحماية IP66 عند إدخال وحدات الإدخال/الإخراج؟

ج: تعتمد تصنيفات NEMA 4X و IEC IP66 على التثبيت الصحيح لجميع أجهزة التثبيت باللوحة الأمامية وسلامة الختم البيئي بين الوحدات وهيكل المأخذ.

إرشادات التركيب في الموقع

1. قم بتركيب المأخذ داخل حاوية تدعم تصنيف IP66 البيئي لضمان مستوى الحماية المحدد ضد الغبار والرطوبة.
2. تحقق من تنظيم وتصفية خرج مصدر الطاقة بجهد 24 فولت تيار مستمر لمنع تموج الجهد من التداخل مع دقة الإشارة التناظرية.
3. ضع كل وحدة إدخال/إخراج طرفية في قضبان توجيه اللوحة الخلفية، مع التأكد من محاذاة دبابيس الموصل رأسيًا قبل تطبيق ضغط الإدخال.
4. قم بتثبيت جميع براغي اللوحة الأمامية للوحدة لضمان ضغط الختم البيئي بشكل موحد عبر واجهة المأخذ.
5. قم بإجراء فحص حلقة أرضية بين نقطة تأريض هيكل المأخذ وقضيب ناقل الخزانة لضمان تلبية متطلبات حماية التداخل الكهرومغناطيسي.
