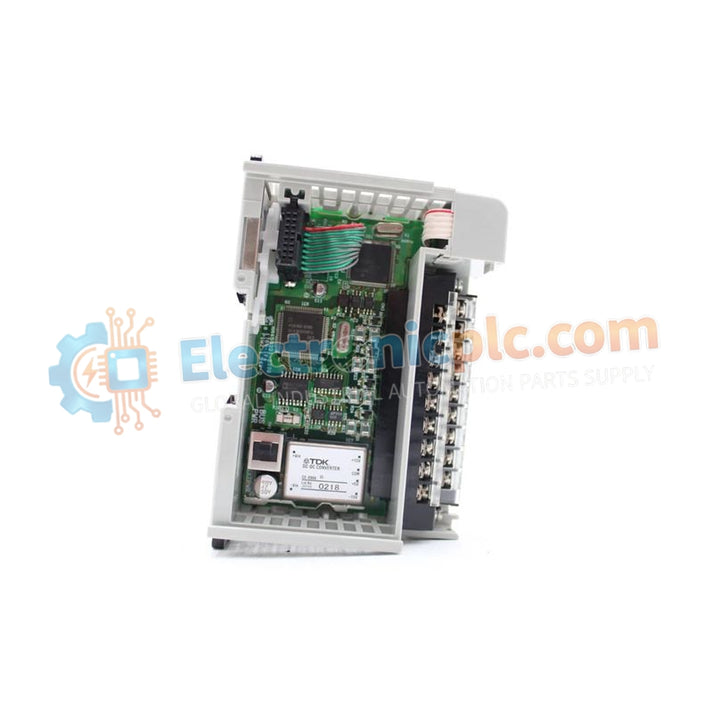

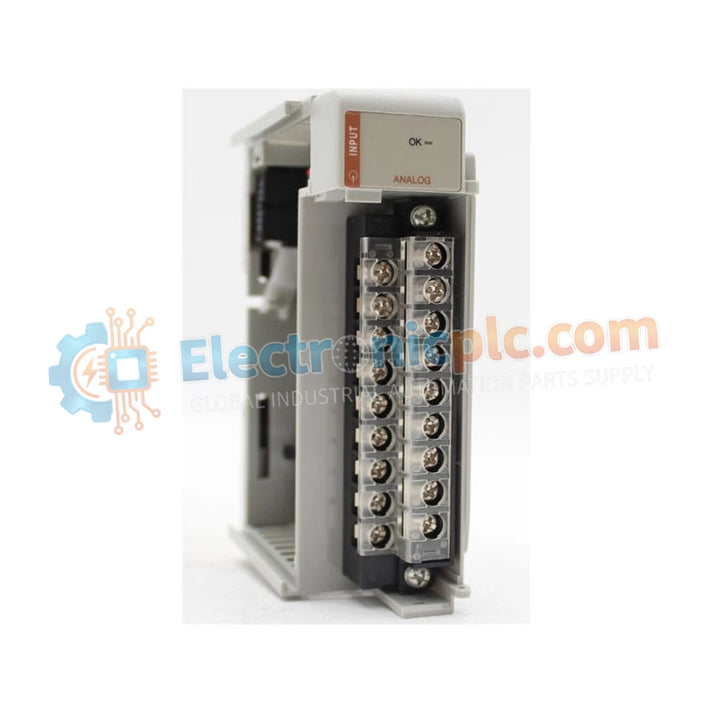

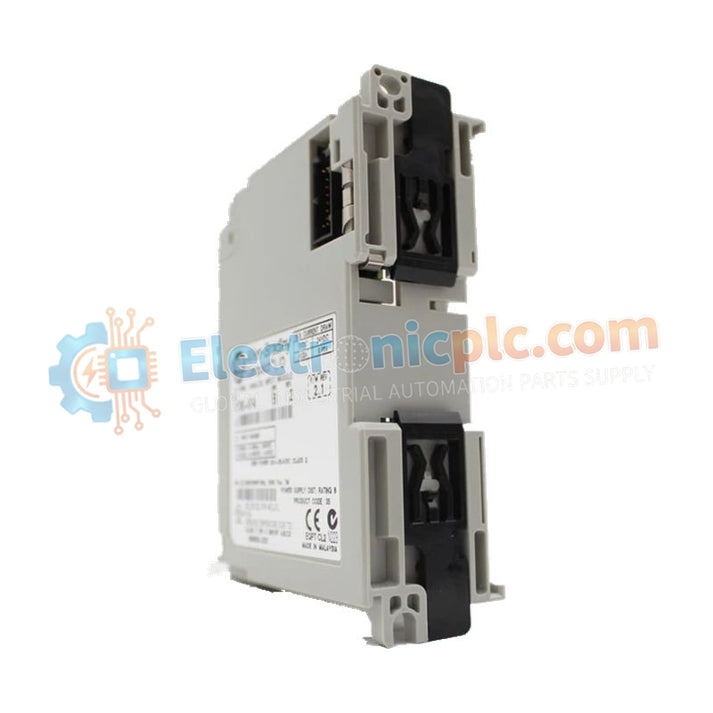

ال 1769-IF4 (رقم القطعة: 1769-IF4) هو وحدة توسيع تناظرية دقيقة مصمم لـ ألين برادلي كومباكت لوجيكس و منصات التحكم MicroLogix 1500. توفر هذه الوحدة أربع قنوات إدخال عالية الكثافة قادر على التفاعل مع...
التوافر: الكمية المتبقية: 99
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
ال 1769-IF4 (رقم القطعة: 1769-IF4) هو وحدة توسيع تناظرية دقيقة مصمم لـ ألين برادلي كومباكت لوجيكس و منصات التحكم MicroLogix 1500. توفر هذه الوحدة أربع قنوات إدخال عالية الكثافة قادر على التفاعل مع مجموعة واسعة من أجهزة الاستشعار الصناعية. يمكن للمهندسين تهيئة كل قناة على حدة لقبول إما الجهد االكهربى أو الإشارات الحالية ، مما يوفر التنوع اللازم لمراقبة العمليات المعقدة في شكل صغير الحجم.
ميزة تقنية رئيسية لـ 1769-IF4 هو التحويل التناظري إلى الرقمي ذو 16 بت ، مما يضمن الحصول على بيانات عالية الدقة بالنسبة للمتغيرات الحرجة مثل ضغط ، درجة الحرارة ، و التدفق . ولملاءمة بيئات التوصيل المتنوعة، تدعم الوحدة كلا النوعين أحادي الطرف و المدخل التفاضلي التكوينات، مما يقلل بشكل فعال من تأثير التداخل الكهرومغناطيسي و الضوضاء ذات الوضع المشترك فيما يتعلق بدقة الإشارة.
| مواصفة | تفاصيل |
|---|---|
| قنوات الإدخال | 4 مداخل تناظرية (قابلة للتكوين بشكل فردي) |
| نطاقات الجهد | ±10 فولت تيار مستمر، من 0 إلى 10 فولت تيار مستمر، من 0 إلى 5 فولت تيار مستمر، من 1 إلى 5 فولت تيار مستمر |
| النطاقات الحالية | من 0 إلى 20 مللي أمبير، من 4 إلى 20 مللي أمبير |
| قرار التحويل | أحادي القطبية 16 بت؛ ثنائي القطبية 15 بت مع إشارة زائدة |
| مقاومة الدخل | طرف الجهد > 1 ميجا أوم؛ طرف التيار = 250 أوم |
| جهد العزل | 30 فولت (مستمر) من القناة إلى النظام؛ تم اختباره عند 500 فولت تيار متردد أو 707 فولت تيار مستمر لمدة دقيقة واحدة |
| حمل التيار في اللوحة الخلفية | 105 مللي أمبير عند 5.1 فولت تيار مستمر؛ 40 مللي أمبير عند 24 فولت تيار مستمر |
| استهلاك الطاقة | 2 واط كحد أقصى |
| تبديد الحرارة | 1.51 واط |
| زمن الاستجابة | ترددات مرشح قابلة للضبط من 10 هرتز إلى 1000 هرتز |
| الأبعاد الفيزيائية | 118 مم × 35 مم × 87 مم |
| وزن الوحدة | 0.29 كجم |
ال 1769-IF4 يُستخدم على نطاق واسع في:
مرافق معالجة المياه ل مراقبة مستوى السائل
المعالجة الكيميائية ل كشف معدل التدفق
أنظمة التدفئة والتهوية وتكييف الهواء ل استشعار الضغط
إن دقتها العالية تجعلها مثالية لأي تطبيق يتطلب ردود فعل دقيقة للحفاظ على دقة عالية التحكم ذو الحلقة المغلقة .
هل يتطلب جهاز 1769-IF4 مصدر طاقة خارجي بجهد 24 فولت تيار مستمر؟
نعم، بينما تتواصل الوحدة عبر اللوحة الخلفية، فإن مصدر طاقة خارجي 24 فولت تيار مستمر من الضروري تشغيل الدوائر التناظرية وتوفير الإثارة لأجهزة الاستشعار عند الحاجة.
هل يمكنني مزج إشارات الجهد والتيار على نفس الوحدة؟
بالتأكيد. 1769-IF4 يسمح بتكوين القنوات بشكل مستقل، مما يعني أنه يمكنك الحصول على مستشعر ضغط 4-20 مللي أمبير على القناة 0 و أ مستشعر موضع 0-10 فولت على القناة الأولى معًا.
