نظرة عامة على المنتج

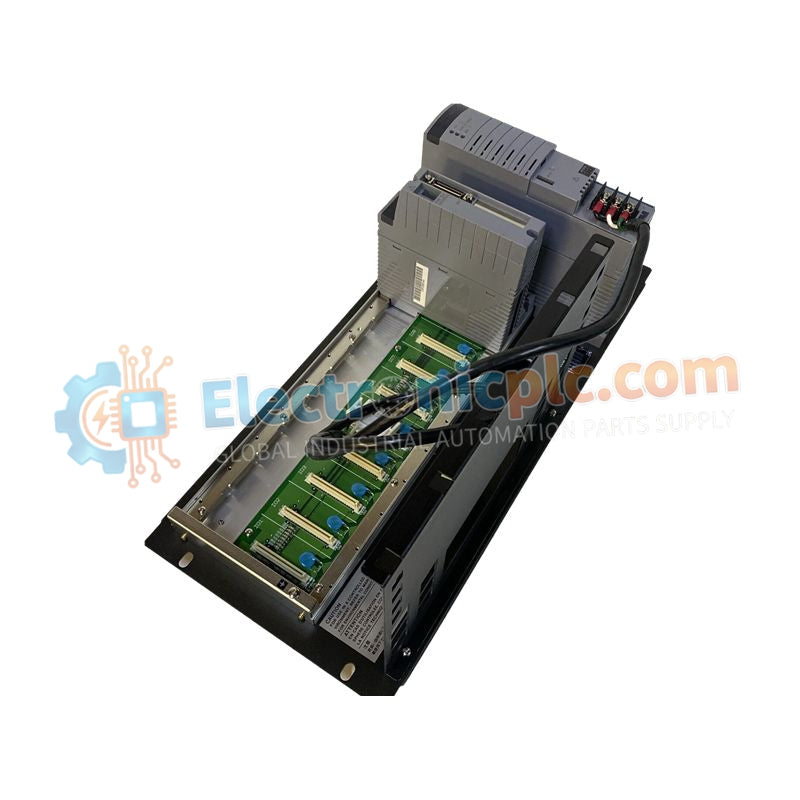

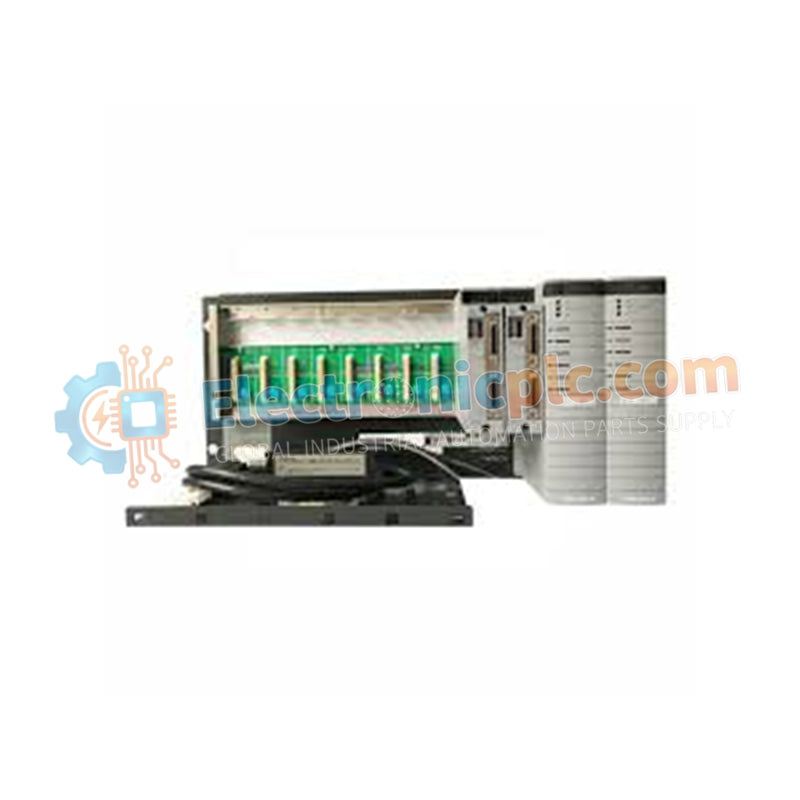

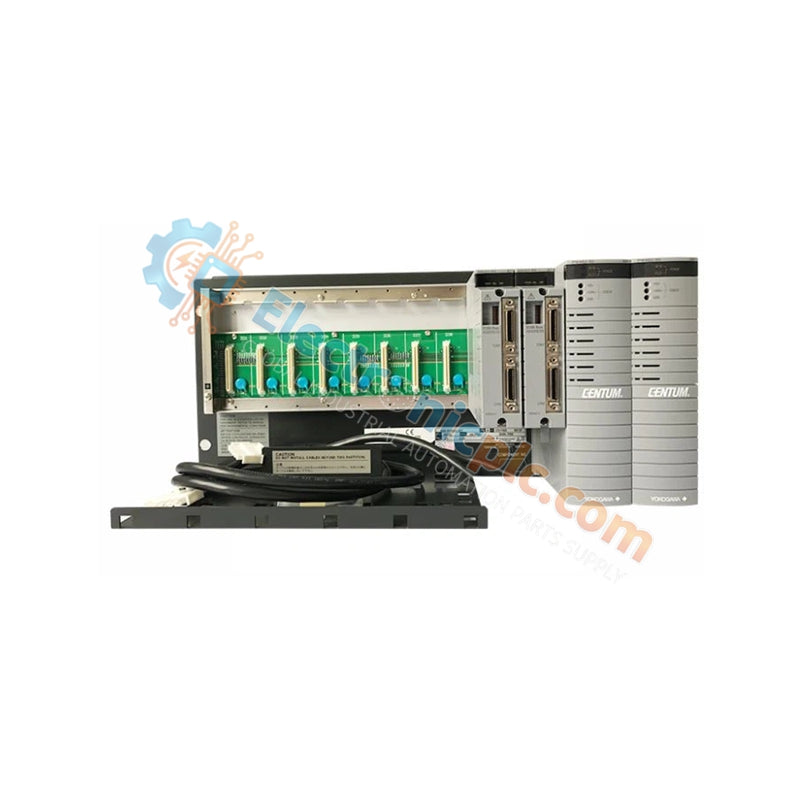

تعمل Yokogawa ANB10S كوحدة ربط اتصالات حيوية داخل نظام التحكم الموزع (DCS) من نوع CENTUM VP. تُسهّل وحدة ESB (Extended Serial Bus) Node هذه تبادل البيانات عالي السرعة والمحدد بين محطة التحكم الميداني (FCS) ووحدات الإدخال/الإخراج عن بُعد. بفضل هيكلها الذي يعتمد على مصدر طاقة واحد، تُقدم ANB10S حلاً فعالاً من حيث التكلفة للأنظمة الفرعية غير المتكررة حيث يظل معدل النقل عالي السرعة البالغ 128 ميجابت في الثانية ضروريًا. نوفر هذه الوحدة جديدة وأصلية 100% لضمان التكامل السلس والاستقرار على المدى الطويل في بنية الأتمتة الخاصة بك.

تفصيل رقم الجزء

تختلف تكوينات Yokogawa ANB10S عادةً بناءً على متطلبات مصدر الطاقة والطلاء البيئي:

• ANB10S-A: مزود طاقة تيار متردد 100-120 فولت

• ANB10S-B: مزود طاقة تيار متردد 220-240 فولت

• لاحقة /CU1: تتميز بطلاء مطابق للحماية من الغازات المسببة للتآكل (بيئة G3)

• لاحقة /DIN: تتضمن مجموعة تركيب على سكة DIN بدلاً من الأقواس القياسية للحامل مقاس 19 بوصة

المواصفات الفنية

مزايا هندسية

• التحديد عالي السرعة: يضمن بروتوكول ناقل ESB بسرعة 128 ميجابت في الثانية تحديثات تحكم على مستوى المللي ثانية. تسمح هذه السرعة لمحطة التحكم الميداني (FCS) بمعالجة بيانات الإدخال/الإخراج عن بُعد بنفس الأولوية والمزامنة مثل إشارات الرف المحلي.

• دعم الوحدات الهجينة: تقبل بنية اللوحة الخلفية كلاً من وحدات FIO القياسية (الإدخال/الإخراج الشبكي الميداني) ووحدات N-IO الحديثة (الإدخال/الإخراج الشبكي). تتيح هذه المرونة للمهندسين دمج الأجهزة القديمة مع أحدث تقنيات الإدخال/الإخراج في هيكل واحد.

• إدارة رف مبسطة: تُركب ANB10S في الرفوف القياسية مقاس 19 بوصة وتُركز توزيع الطاقة لجميع الفتحات الثمانية. هذا يلغي الحاجة إلى كبلات طاقة فردية لكل وحدة إدخال/إخراج، مما يقلل من فوضى الخزانة ونقاط الفشل المحتملة.

• نطاق حراري واسع: تعمل هذه الوحدة بشكل موثوق به بين –20 درجة مئوية و +70 درجة مئوية، مما يجعلها تتحمل العمل في الأماكن الصناعية القاسية حيث تكون تقلبات درجات الحرارة شائعة، مثل حاويات الأدوات عن بُعد (RIE).

الأسئلة الشائعة

• هل يمكنني ترقية ANB10S إلى مصدر طاقة احتياطي لاحقًا؟

  لا. يفتقر هيكل ANB10S ماديًا إلى فتحة وحدة الطاقة الثانوية. إذا كان تطبيقك يتطلب تكرار الطاقة لعمليات عالية التوفر، فيجب عليك اختيار طراز ANB10D .

• ما هي أقصى مسافة لاتصال ESB؟

  تدعم كبلات ESB النحاسية القياسية مسافات تصل إلى 10 أمتار. لتوسيع الإدخال/الإخراج عن بُعد حتى 5 كيلومترات، يجب عليك دمج مُكرّر ESB بصري (سلسلة ERB) وكابلات الألياف البصرية.

• هل تدعم ANB10S الصيانة عبر الإنترنت؟

  تدعم وحدة العقدة التبديل الساخن لوحدات الإدخال/الإخراج الفردية المثبتة في فتحاتها (شريطة أن تدعم وحدة الإدخال/الإخراج المحددة ذلك). ومع ذلك، نظرًا لأن هذه الوحدة ذات طاقة واحدة، فإن استبدال وحدة مصدر الطاقة نفسها سيتطلب إيقاف تشغيل مؤقت للعقدة.
