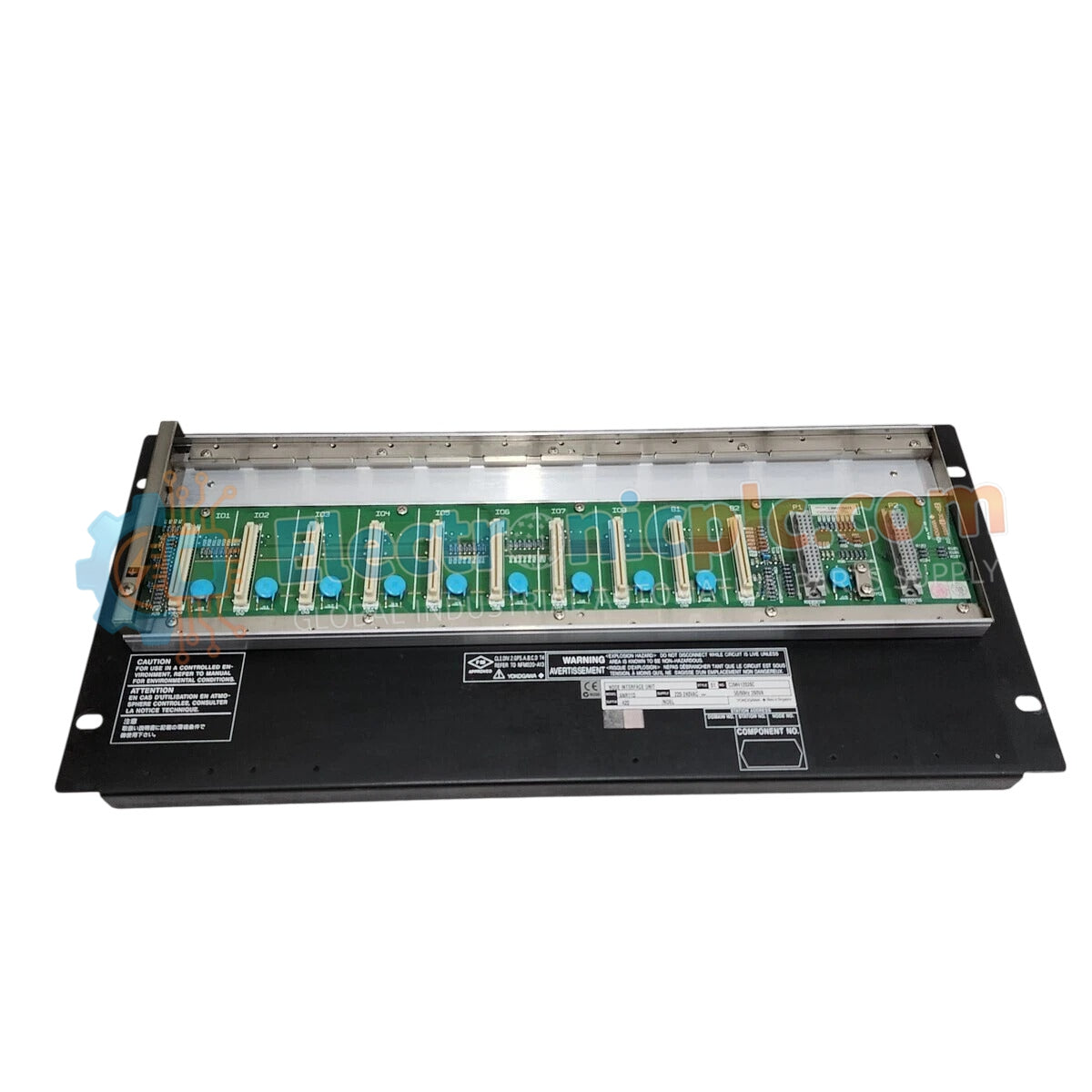

تعمل Yokogawa ANR10D-420/ATDOC/NDEL (وحدة واجهة العقدة ANR10D) كعنصر اتصال أساسي لـ ANR10D يُستخدم لتنفيذ تبادل بيانات ناقل ER مزدوج التكرار عبر منصات التحكم CENTUM VP.

توضيح اللاحقة ومصفوفة النموذج

يحدد المعرّف ANR10D-420/ATDOC/NDEL إمكانيات واجهة العقدة وتكوينها البيئي:

• ANR10D: النموذج الأساسي لوحدة واجهة العقدة.
• -420: يشير إلى تكوين مصدر الطاقة؛ "4" يدل على إدخال تيار متردد 100-120 فولت، و"2" يدعم مصادر طاقة مزدوجة التكرار.
• ATDOC: يحدد تضمين حزم الوثائق المخصصة والامتثال للواجهة القياسية.
• NDEL: يحدد إصدارات أجهزة معينة إقليمية أو خاصة بالتطبيقات.

المواصفات الفنية

التحكم في العمليات وسلامة الاتصال

تعمل ANR10D كجسر واجهة عالي السرعة، يدير الاتصال بين محطة التحكم الميدانية (FCS) ووحدات العقدة البعيدة. باستخدام ناقل ER مزدوج التكرار، تضمن الوحدة تسليم البيانات بشكل حتمي وتوافر الشبكة المستمر. تم تصميم أجهزة الواجهة لتوفر مناعة عالية ضد الضوضاء، وهو أمر ضروري للحفاظ على استقرار الاتصال في البيئات الصناعية حيث قد يوجد تداخل كهرومغناطيسي من المحركات الكبيرة أو معدات الطاقة.

الأسئلة الشائعة (FAQ)

س: هل يدعم ANR10D-420 التبديل السريع لوحدات إمداد الطاقة الزائدة؟

ج: نعم، الوحدة مصممة للتبديل السريع لوحدات إمداد الطاقة لتسهيل الصيانة دون إيقاف اتصال العقدة. تأكد من مسح إنذار إمداد الطاقة الزائدة في شاشة نظام التحكم بعد الاستبدال.

س: هل نطاق درجة حرارة التشغيل مناسب للتركيب المباشر في خزانة خارجية؟

ج: تم تصنيف الوحدة لدرجة حرارة تتراوح من -20 درجة مئوية إلى 70 درجة مئوية، ولكن يلزم توفير تهوية مناسبة للخزانة وإدارة حرارية لتجنب النقاط الساخنة المحلية التي قد تتجاوز حدود المكونات الداخلية أثناء ذروة الحمل.

إرشادات التركيب الميداني

• قم بتركيب الوحدة في رف 19 بوصة باستخدام براغي M5 × 4 وتأكد من استخدام الواقي العازل المرفق لمنع التلامس الكهربائي مع هيكل الخزانة.
• تحقق من مطابقة مصدر جهد الإدخال لمواصفات 100-120 فولت تيار متردد قبل توصيل الطرف لمنع تلف مصدر الطاقة.
• تأكد من توجيه كابلات ناقل ER عبر قنوات محمية، مع الحفاظ على نصف قطر انحناء أدنى لمنع انعكاس الإشارة أو توهينها على ناقل البيانات عالي السرعة.
• افحص توصيلات الأطراف بانتظام بحثًا عن الأكسدة أو الارتخاء الناتج عن الدورات الحرارية، خاصة في البيئات المعرضة لتقلبات درجات الحرارة المحيطة العالية.
