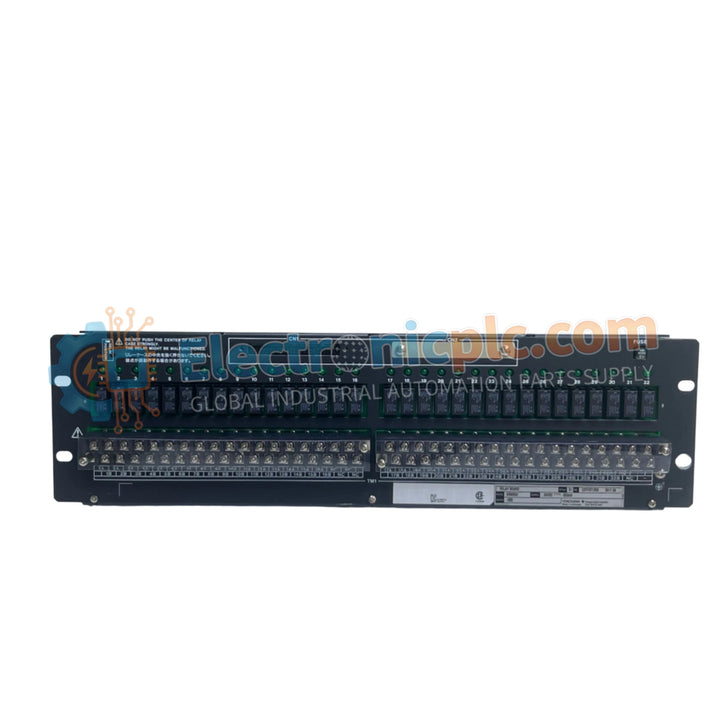

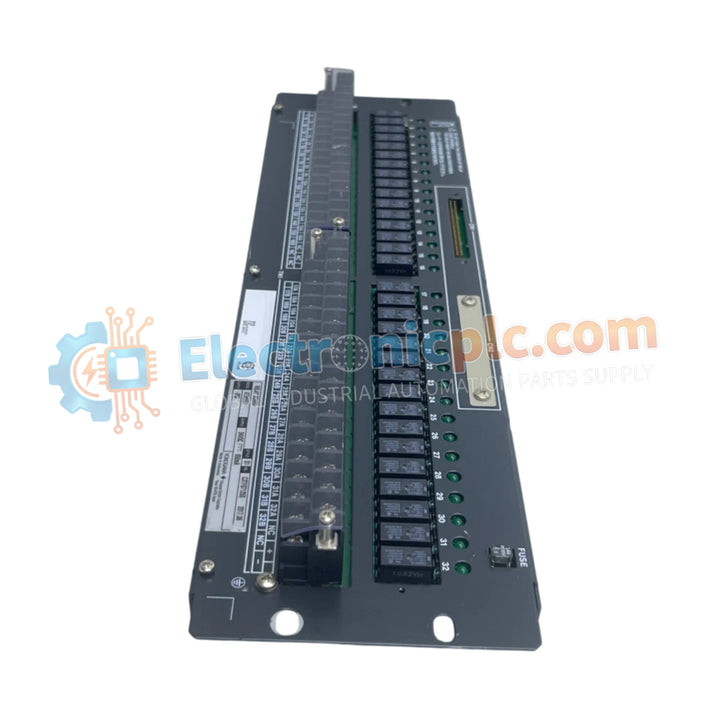

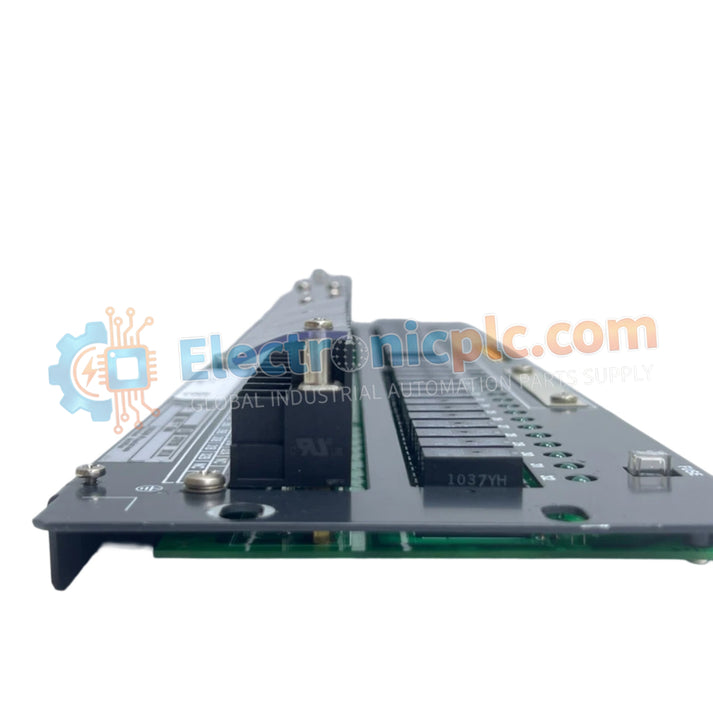

تم تكوين Yokogawa ARM55D-000 (لوحة إخراج المرحل الميكانيكي ARM55D) لتبديل الإشارات الرقمية عالية الكثافة، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لتبديل الإخراج ذي الاتصال الجاف، مما يسهل الواجهة بين وحدات التحكم DCS من سلسلة CENTUM والمشغلات المثبتة في الموقع أو أجهزة الإشارة.

تفكيك اللاحقة ومصفوفة النموذج

• ARM55D: التسمية الأساسية لسلسلة لوحات إخراج المرحل الميكانيكي ذات 32 قناة.
• -0: مُعرّف المراجعة/الوظيفة القياسي.
• 0: تسمية التثبيت لتهيئة الرفوف مقاس 19 بوصة.
• 0: مواصفات النوع الأساسي التي تشير إلى منطق المرحل القياسي بدون كبح مخصص متخصص.

المواصفات الفنية

منطق المرحل والعزل الكلفاني

يستخدم ARM55D-000 مرحلات تلامس "أ" ميكانيكية (مفتوحة عادة) لتوفير عزل كلفاني بين مستوى منطق DCS وجهد حمل المجال. يضمن ذلك عدم انتشار الأعطال الكهربائية أو الارتفاعات المفاجئة على جانب المجال إلى اللوحة الخلفية لنظام التحكم الحساس. يدعم هذا اللوحة كلاً من التكوينات الفردية والمزدوجة الاحتياطية، وهو ضروري لدوائر العملية عالية التوفر حيث تكون التغييرات الرقمية الموثوقة للدولة إلزامية.

الأسئلة المتداولة

س: هل يمكن استخدام ARM55D-000 في بنيات التحكم الزائدة عن الحاجة؟

ج: نعم. تم تصميم اللوحة لدعم تكوينات الوحدات النمطية الفردية والمزدوجة الاحتياطية، مما يسمح بتحكم في الإخراج عالي التوفر في دوائر العمليات الحرجة للسلامة أو الأساسية. تأكد من ضبط تهيئة بطاقة الإدخال/الإخراج لنظام DCS الخاص بك لتتوافق مع وضع التكرار للوحة المرحل.

س: هل هذه اللوحة متوافقة مع أحمال المجال AC و DC؟

ج: بصفتها لوحة مرحل تلامس جاف، يمكنها التعامل مع كل من أحمال AC و DC، بشرط أن يظل تيار الحمل وجهده ضمن حدود التبديل المحددة من قبل الشركة المصنعة. تحقق دائمًا من خصائص الحمل (حثي مقابل مقاومي) مقابل تصنيفات المرحل لضمان طول عمر الاتصال.

إرشادات التثبيت الميداني

• تركيب الرف: قم بتثبيت اللوحة في رف قياسي مقاس 19 بوصة باستخدام حواف التثبيت المدمجة. تأكد من أن التجميع مستوٍ ومشدود بالكامل للحفاظ على ارتباط منخفض المقاومة بإطار الرف، والذي يعمل كأرضية للهيكل.
• توصيلات الأطراف: استخدم عروات تجعيد ذات حجم مناسب لمحطات براغي M4. شدها بعزم قياسي يبلغ 1.2 نيوتن متر؛ يمكن أن يؤدي الإفراط في الشد إلى نزع خيوط كتلة الأطراف، مما قد يتسبب في تلامس متقطع.
• فصل الأسلاك: غالبًا ما تحمل خطوط إخراج المرحل جهدًا أو تيارًا أعلى من خطوط الإشارة التناظرية. للحفاظ على سلامة الاتصال عالي السرعة عبر النظام، قم بتوجيه أسلاك إخراج ARM55D-000 في صواني أو قنوات منفصلة عن كابلات الإدخال/الإخراج الحساسة منخفضة الجهد.
• قمع القوس الكهربائي: إذا كانت نقاط الإخراج تدفع أحمالًا حثية عالية (مثل موصلات المحركات، وصمامات الملف اللولبي)، فتأكد من تثبيت دوائر القامع الخارجية أو الثنائيات الارتدادية عند الحمل لتقليل تقوس التلامس وإطالة العمر الافتراضي الميكانيكي للمرحلات.
