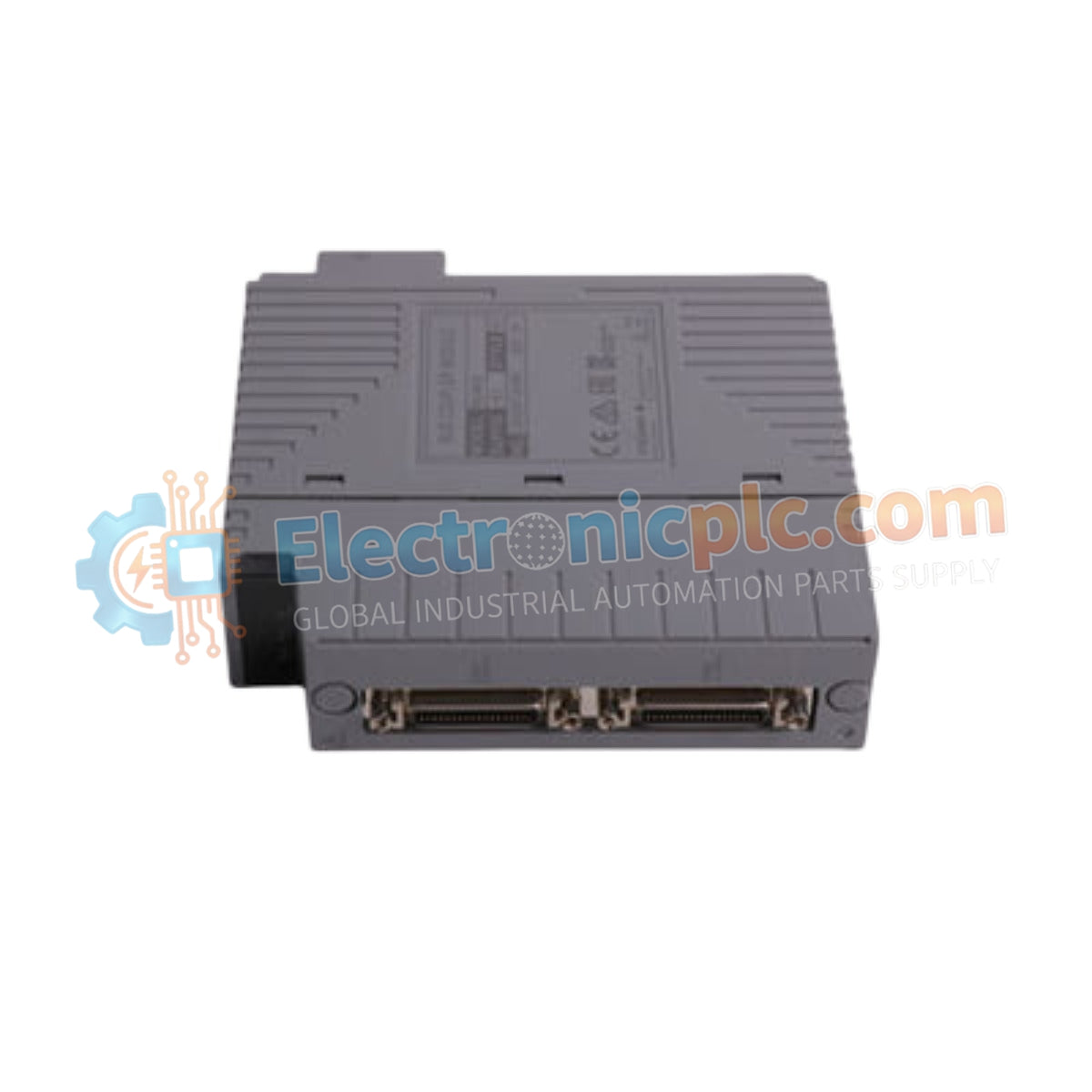

تعمل وحدة Yokogawa ASI133-S00 (وحدة الاتصال التسلسلي ASI133) كمكون مادي مخصص لتبادل البيانات التسلسلية ودمج البروتوكولات ضمن منصات نظام التحكم الموزع (DCS) CENTUM VP.

توضيح اللاحقة ومصفوفة النموذج

يحدد المعرّف ASI133-S00 التكوين القياسي للأجهزة لمعالجة الإدخال/الإخراج التسلسلي. وتشير اللاحقة "-S00" إلى النموذج الأساسي القياسي للمصنع بدون طلاء متخصص أو منطق واجهة مخصص، وهو مصمم للإدخال المباشر في اللوحات الخلفية لوحدة التحكم الميدانية (FCU) القياسية من Yokogawa.

مواصفات الجهاز

التحكم في العمليات وتوصيل الإشارات

يدير ASI133-S00 نقل البيانات غير المتزامن بين نظام التحكم الموزع (DCS) والأجهزة الميدانية الخارجية. تدعم الوحدة معلمات تسلسلية قابلة للتكوين، بما في ذلك معدل الباود (baud rate) والتكافؤ (parity) وبتات التوقف (stop bits)، لتلبية متطلبات الاتصال المتنوعة للمحللات وأجهزة التحكم المنطقية القابلة للبرمجة (PLC) التابعة لجهات خارجية. وتمشياً مع أجهزة نظام التحكم الموزع (DCS) من Yokogawa، تستخدم الوحدة عزل قناة إلى قناة لمنع فروقات الجهد الأرضي من التأثير على إطارات البيانات التسلسلية، مما يضمن بقاء معلومات العملية الهامة غير تالفة بفعل الضوضاء الكهربائية الخارجية.

الأسئلة المتكررة (FAQ)

س: هل يمكن استخدام ASI133-S00 لكل من RS-232 و RS-485 في نفس الوقت؟

ج: تدعم الوحدة تكوينات منافذ محددة في برنامج هندسة النظام. تأكد من توافق الأسلاك المادية وتعريفات البرامج لتجنب عدم تطابق المعاوقة أو تداخل الإشارة على ناقل البيانات التسلسلي.

س: هل هذه الوحدة قادرة على تحديثات البرامج الثابتة عبر اللوحة الخلفية؟

ج: نعم، يتم دعم تحديثات البرامج الثابتة من خلال واجهة هندسة محطة التحكم. قم دائمًا بإجراء التحديثات خلال فترة صيانة مجدولة لضمان عدم انقطاع منفذ الاتصال التسلسلي عن الاتصالات الميدانية النشطة أثناء عملية الفلاش.

إرشادات التركيب الميداني

• تحقق من تطبيق إعدادات مقاومة الإنهاء (خاصة لتكوينات RS-485 ذات التشغيل الطويل) بشكل صحيح لمنع انعكاسات الإشارة.
• استخدم كابلات مزدوجة مجدولة ومحمية لجميع التوصيلات التسلسلية، مع التأكد من تأريض الدرع عند نقطة واحدة لتقليل التداخل الكهرومغناطيسي.
• افحص فتحة اللوحة الخلفية للتأكد من المحاذاة الصحيحة قبل الإدخال؛ فقد يؤدي الإدخال بالقوة إلى إتلاف دبابيس اللوحة الخلفية وحدوث أعطال في الاتصال.
• تأكد من تعيين جميع بروتوكولات الاتصال بجهاز تسلسلي بالكامل في قاعدة بيانات نظام التحكم الموزع (DCS) قبل تشغيل الرابط لمنع إطارات الأوامر غير الصالحة.
